High precision whole board coating machine

Macchine per rivestimento di cartoni di alta precisione

Evidenziare

macchine di rivestimento SMT ad alta precisione
,
macchine per rivestimento di cartoni per SMT
,
Macchina per rivestimento di linee SMT con garanzia
Luogo di origine

Cina
Marca

CNSMT
Certificazione

CE- Precision Coating
Numero di modello

HN-Visione1
Quantità di ordine minimo

È accettabile anche 1 set di macchine o un ordine misto. Trasporto: alla rinfusa o in contenitori
Prezzo

Negoziabile
Imballaggi particolari

Entrambe le opzioni sono scatole standard per l'esportazione e robusti imballaggi in legno duro
Tempi di consegna

1-2 giorni lavorativi
Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Macchine per rivestimento di cartoni di alta precisione

Name: Macchine per rivestimento di cartoni di alta precisione
Brand: Shenzhen CN Technology Co. Ltd..
SKU: HN-Visione1
Price: 10000 USD
Availability: InStock

button button

Ottieni prezzo Contattaci

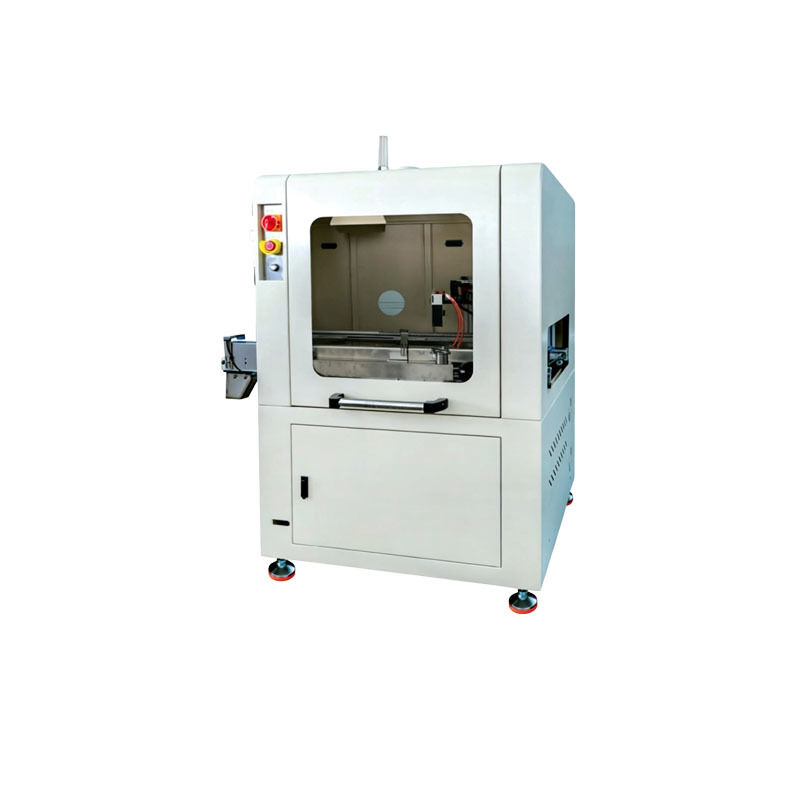

Macchina per rivestimento di cartoni di alta precisione

Portata di applicazione

Adatti per applicazioni di rivestimento multi-industria, tra cui:

Spruzzo della superficie della saldatura su intere superfici dei componenti
Spruzzatura su grande superficie di pannelli multipiano
Spruzzo di superfici di saldatura delle strisce di illuminazione dell'impianto
Display LED a grande passo

Caratteristiche del dispositivo V1/V1S

Valvola di regolazione della pressione ad alta precisione per regolazione accurata della pressione dell'aria di atomizzazione
Strada di trasporto in materiale aperto con catena speciale in acciaio inossidabile e strisce resistenti all'usura per una durata di vita prolungata
Meccanismi di doppia trasmissione per la regolazione dell'ampiezza della rotaia che garantiscono la stabilità a lungo termine
Parabrezza all'ingresso/uscita della rotaia con portate di scarico indipendenti per migliorare l'ambiente in officina
Alarme di errore sonoro e luminoso con interfaccia di visualizzazione del menu user-friendly

Funzioni facoltative

Detezione intelligente della capacità di vernice, pulizia automatica delle valvole, pulizia automatica della catena (disponibile solo per Vision1S)

Specifiche tecniche

Tipologie di	Progetto	HN-Vision1	HN-Vision1S
Parametri del rivestimento	Viaggio dell'asse Y e altezza massima del componente	Y=420 mm; 70 mm sopra e 70 mm sotto la superficie della catena
	Spazio dei bordi del PCB e larghezza del singolo rivestimento	L'estremità del processo PCBA ≥ 5 mm: 2-30 mm (piccola atomizzazione, grande atomizzazione)
	Modalità di azionamento dell'asse Y	Motore passo + modulo cintura	Servomotore + modulo cintura
Velocità massima di marcia sull'asse Y	600 mm/s
Sistema di trasporto	Direzione del lavoro	Sinistra L - destra R (standard), (destra R - sinistra L facoltativo)
	Altezza di trasporto e velocità di trasporto	920±20 mm; 2-13 m/min
	Metodo di modulazione del motore di trasmissione e dell'ampiezza	Motore regolabile, display digitale della velocità; regolazione manuale della larghezza del binario, larghezza di modulazione dell'ampiezza 50-460 mm
Sistema di configurazione della valvola di irrigazione	Disposizione delle valvole	Configurare 1 valvola di spruzzatura
	Regolazione della pressione dell'aria di atomizzazione	Valvola di regolazione della pressione di precisione+misuratore meccanico digitale

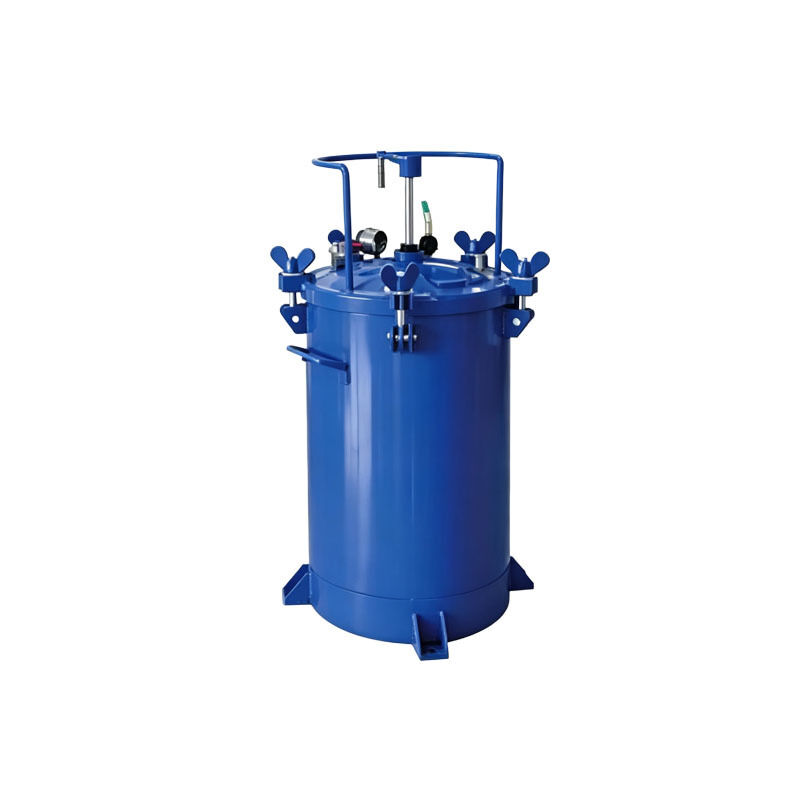

	Sistema di alimentazione	Equipaggiato con un secchio di 10L di colla a pressione e un secchio di pulizia in acciaio inossidabile da 2L
Requisiti relativi al sito delle attrezzature	Dimensioni	L1060W930H1700 ((mm)	L1060W1000H1700(mm)
	Peso dell'apparecchiatura	Circa 320 kg.	Circa 480 kg.
	Pressione dell'aria delle apparecchiature	≥ 0,4Mpa
	Requisiti relativi al volume dell'aria di scarico	900 m2/h, il diametro della presa di scarico è di 100 mm	900 m2/h, diametro della presa di scarico 150 mm * 1
Potenza del dispositivo e consumo totale di potenza	AC220V 50-60Hz 1,2KW
Metodo di controllo	PLC + touch screen

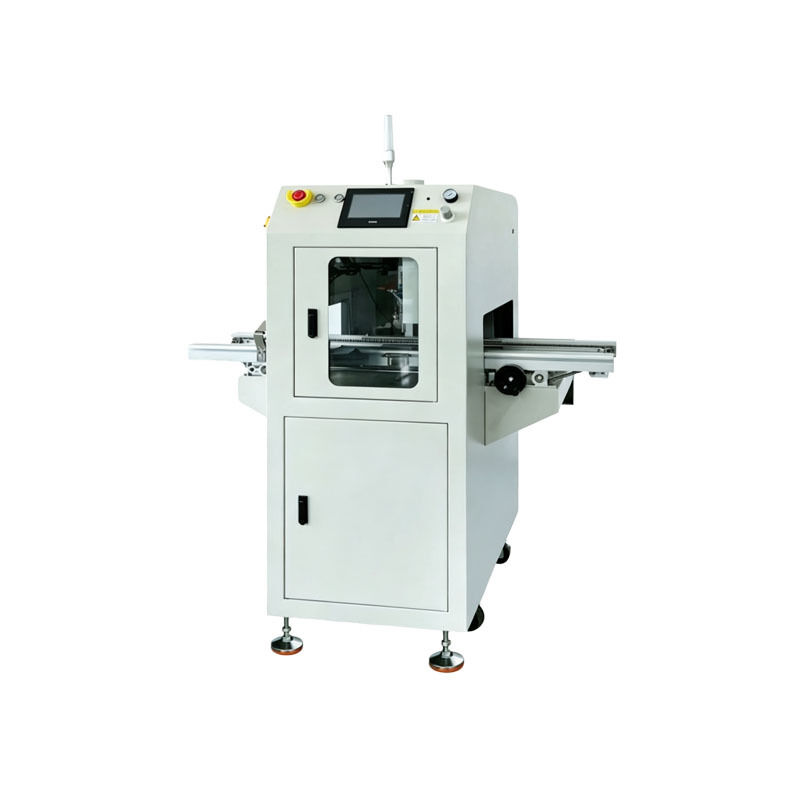

Macchine per rivestimento di PCB su tutta la scheda

La macchina per il rivestimento dell'intera scheda PCB è un'attrezzatura di lavorazione automatizzata a tre prove appositamente progettata per la protezione completa delle schede di circuito.Conosciuta anche come apparecchiatura per il rivestimento di circuiti stampati o macchina per la spruzzatura di circuiti stampati, è ampiamente utilizzato nella produzione di protezione di lotti per la produzione elettronica SMT, il controllo industriale, la nuova energia e le industrie degli elettrodomestici.

Questo dispositivo intelligente sostituisce i tradizionali processi di verniciatura manuale e di immersione, fornendo una copertura completa di spruzzo di intere schede di circuito PCB.Elimina i limiti dell'irrorazione locale e ottiene un rivestimento uniforme delle superfici del cartone, le superfici dei componenti, e gli spazi vuoti in tutte le direzioni.

Tecnologia di rivestimento di precisione

Basandosi su sistemi di controllo della spruzzatura ad alta precisione, l'apparecchiatura regola con precisione la quantità di colla, la velocità di spruzzatura e gli effetti di atomizzazione.Questo garantisce uno spessore uniforme del rivestimento eliminando al contempo i problemi di mancato rivestimento, accumulo di colla e spessore irregolare.

La pellicola protettiva a tre strati densa e stabile che ne risulta fornisce resistenza all'umidità, isolamento, prevenzione della corrosione, resistenza alla nebbia salata e protezione dall'invecchiamento.miglioramento significativo della stabilità e della durata di vita dei prodotti elettronici.

Compatibilità dei materiali e automazione

Con una forte adattabilità, l'apparecchiatura è compatibile con varie vernici a tre prove convenzionali tra cui acrilico, poliuretano e silicone.Risponde alle esigenze di spruzzatura per diversi rivestimenti di viscosità e ai requisiti di protezione sia per le schede di circuito ordinario che per quelle di precisione.

Sostenendo operazioni di batch continue con alti livelli di automazione, elimina il rivestimento manuale ripetuto, migliorando notevolmente l'efficienza produttiva riducendo i costi di manodopera e le perdite di rivestimento.

Vantaggi operativi

La macchina per il rivestimento dell'intera scheda PCB presenta un funzionamento stabile, controlli semplici, manutenzione conveniente e una forte universalità.Può essere integrato con linee di produzione automatizzate o funzionare in modo indipendente come una singola macchina, che lo rende ideale sia per i piccoli impianti di lavorazione che per le grandi imprese di produzione elettronica che intendono aggiornare la loro tecnologia di protezione delle schede di circuito.

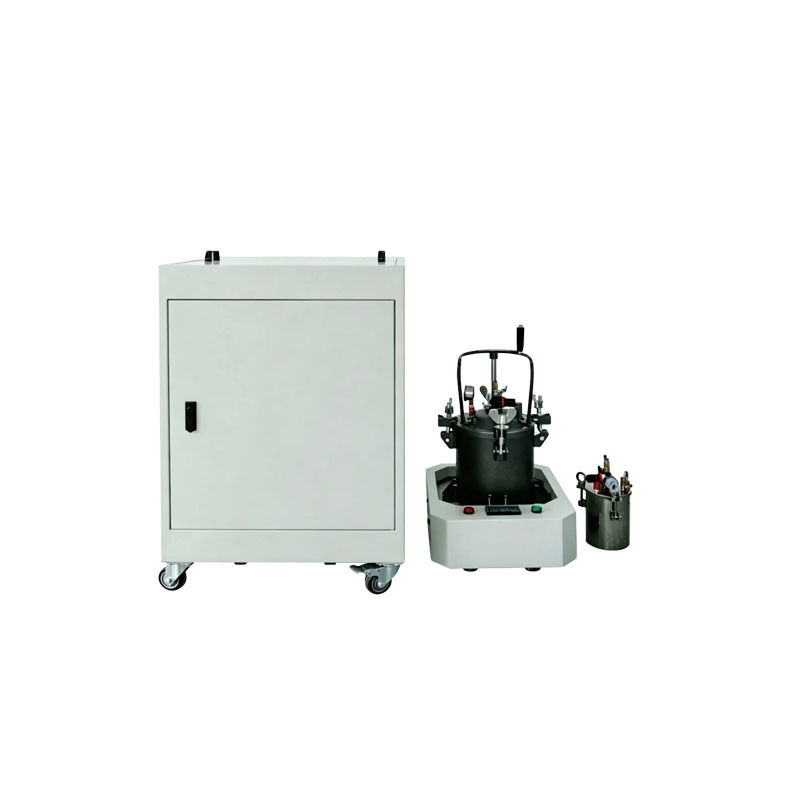

Sistema di monitoraggio dell'approvvigionamento di colle
