Sollevatore automatico per circuiti stampati SMT/linea di assemblaggio lanciatrice automatica per PCB
-
Evidenziare
Macchine per il ribaltamento automatico dei circuiti stampati SMT
,macchine per il sollevamento delle linee di assemblaggio dei PCB
,attrezzature per il ribaltamento dei circuiti stampati SMT
-
Luogo di origineCina
-
MarcaCNSMT
-
CertificazioneCE-flipper machine-elevator
-
Numero di modelloHN-L450-F180
-
Quantità di ordine minimoÈ accettabile anche 1 set di macchine o un ordine misto. Trasporto: alla rinfusa o in contenitori
-
PrezzoNegoziabile
-
Imballaggi particolariEntrambe le opzioni sono scatole standard per l'esportazione e robusti imballaggi in legno duro
-
Tempi di consegna1-2 giorni lavorativi
-
Termini di pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

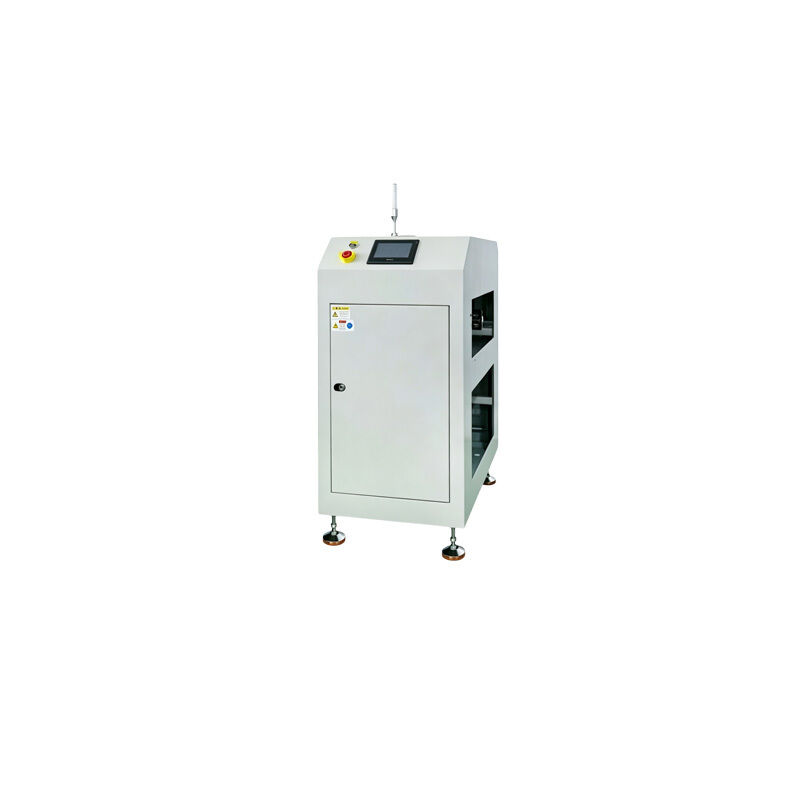

Sollevatore automatico per circuiti stampati SMT/linea di assemblaggio lanciatrice automatica per PCB
SMT Circuit Board Automatic Lift/Assembly Line PCB Automatic Flipping Machine
Attrezzature avanzate di automazione progettate per le linee di produzione SMT, che forniscono soluzioni efficienti di sollevamento e ribaltamento dei PCB per i processi di produzione elettronica.
Portata di applicazione
- Applicabile alla linea di produzione di rivestimenti SMT e alla linea di produzione di apparecchiature non standard
Caratteristiche chiave
- PLC + controllo touchscreen con segnale acustico e luminoso e visualizzazione del menu
- Dotato di porta di segnale di comunicazione SMEMA
Campi di applicazione
- Linea di produzione di patch SMT per l'alimentazione, il sollevamento e la rotazione dei PCB prima e dopo la saldatura a reflow
- Post-processo dei PCB: ispezione AOI, rivestimento conforme, inserimento dei componenti
- Nuove industrie energetiche: PCB di stoccaggio dell'energia, alimentazione elettrica e fabbricazione di circuiti stampati per batterie
- Linea di assemblaggio automatizzata di circuiti elettronici per elettrodomestici e elettrodomestici
Specifiche tecniche
| Specificità | Ascensore automatico HN-L450 | HN-F180 Flipper automatico |
|---|---|---|
| Direzione di lavoro e spazio dei bordi del PCB | L'acciaio non deve essere utilizzato per la produzione di acciaio. | |
| Altezza di trasporto e altezza massima dei componenti | 920 ± 20 mm: 100 mm sopra e 90 mm sotto la superficie della catena | |
| Velocità di trasporto | 2-5m/min | 8-13 m/min |
| Metodo di modulazione del motore di trasmissione e dell'ampiezza | Motore passo a passo, larghezza del binario regolabile elettricamente, larghezza di modulazione dell'ampiezza 50-460 mm | |
| Tipo di unità | Sollevamento a motore e a catena | Motore + cintura sincrona azionata |
| Corso di forza dell'apparecchiatura | Altezza di sollevamento 450 mm | Flip 180° |
| Dimensioni complessive | L640*W1000*H1350 (mm) | L640*W1100*H1350 (mm) |
| Pressione dell'aria dell'apparecchiatura e alimentazione | ≥ 0,4Mpa, AC220V 50-60Hz | |
| Consumo di energia totale e peso dell'apparecchiatura | 00,8 kW, circa 180 kg. | |
| Modalità di controllo e porta di comunicazione | PLC + touch screen, porta di segnale di comunicazione SMEMA | |
La nostra fabbrica è specializzata nella fornitura di ascensori automatici PCB, apparecchiature di sollevamento di schede di circuito, ascensori SMT di carico e scarico, nonché macchine di ribaltamento automatiche PCB,macchine per il ribaltamento di circuiti stampatiSiamo l'equipaggiamento ausiliario di automazione di base che supporta le linee di assemblaggio SMT.
La macchina per il ribaltamento automatico dei circuiti stampati è appositamente progettata per il processo di produzione di circuiti stampati, adatta a vari circuiti stampati di circuiti stampati convenzionali e non standard,ampiamente utilizzato nella SMT elettronica, test, assemblaggio, rivestimento e altri processi.
L'apparecchiatura di sollevamento PCB funziona senza intoppi e ha un'altezza di sollevamento regolabile, che può completare in modo efficiente il lavoro di trasferimento dei materiali sulla linea di produzione SMT,collegare efficacemente i vari processi produttivi, e prevenire la collisione e il danneggiamento delle schede.soddisfare le esigenze di produzione di montaggio a superficie a doppio lato e di ispezione a doppio lato, e migliorare notevolmente il livello di automazione della linea di produzione.
L'intera attrezzatura è facile da usare, altamente compatibile e ha un basso tasso di guasti.L'attrezzatura ha un elevato costo-efficacia, di qualità stabile ed è popolare nei mercati nazionali ed esteri. Allo stesso tempo, è dotato di un servizio post-vendita completo, fornendo installazione, debug,e supporto tecnico per aiutare le imprese a ridurre i costi e aumentare l'efficienza.
Precauzioni per l' uso
L'apparecchiatura deve essere messa a terra in conformità e funzionare a tensione nominale.è vietato raggiungere e toccare le parti della trasmissioneIl personale non tecnico non è autorizzato a smontare o modificare i parametri senza autorizzazione.e l'ispezione dell'aria e dei circuiti elettrici sono anche richiesti.
Garanzia di manutenzione dopo la vendita
Garanzia completa della macchina, manutenzione gratuita per guasti non umani. I malfunzionamenti possono essere rapidamente indagati e guidati da remoto e i problemi difficili possono essere riparati in loco.Il prezzo del costo di vita fornisce gli accessori originali di fabbrica, supporto tecnico completo dei processi, taratura delle attrezzature e servizi di follow-up post-vendita.
Feedback dei clienti e comunicazione post-vendita
Il sollevatore e la pinna del PCB funzionano senza intoppi e migliorano l'efficienza della produzione con un basso tasso di guasti.Qualità affidabile e supporto attento garantiscono un'alta soddisfazione dei clienti e ordini ripetuti.
Domande frequenti
- Con quali schede PCB e linee di produzione sono compatibili i dispositivi?
Le schede di circuito SMT generali, le schede PCB di nuova energia e le schede di circuito di controllo industriale possono essere collegate a linee di assemblaggio SMT standard, supportano apparecchiature e modelli non standard personalizzati,e adattarsi alla produzione di schede multi-specificazione. - Cosa devo fare se l'apparecchiatura si blocca e il sollevamento/rivolto non è regolare?
In primo luogo, fermare la macchina e tagliare l'alimentazione per verificare il sovraccarico della scheda, l'accumulo di polvere e blocco nelle parti di trasmissione, e impostazioni di parametri errate.I difetti semplici possono essere guidati da remoto per il debugging, e problemi complessi possono essere organizzati per ingegneri a venire e ispezionare. - Il dispositivo può regolare la velocità e l'altezza?
Supporto di regolazione della velocità, regolazione dell'altezza, inizio-arresto cronometrati, parametri impostabili con uno schermo touch, facile da usare, adattati al ritmo di produzione di diversi processi. - Come garantire la garanzia post-vendita e gli accessori?
Garanzia completa della macchina, manutenzione gratuita e sostituzione per difetti non umani; fornitura a costo vitale di accessori originali, assistenza tecnica remota, taratura delle apparecchiature,e servizi di consulenza di manutenzione regolare.
Certificazione
CNSMT è specializzata nella produzione di sollevatori automatici e macchine di rotazione per PCB SMT. attrezzature durevoli e stabili si adattano ai processi di SMT, ispezione e rivestimento..Offriamo un servizio post-vendita completo che include messa in servizio, addestramento e manutenzione, vincendo la grande fiducia dei produttori di elettronica di tutto il mondo.
