Evidenziare
Macchine di caricamento automatico di PCB
,Caricatore di PCB per linea SMT
,sistema di caricamento del PCB completamente automatico
-
Luogo di origineCina
-
MarcaCNSMT
-
CertificazioneCE-flipper machine-elevator
-
Numero di modelloHN-L10
-
Quantità di ordine minimoÈ accettabile anche 1 set di macchine o un ordine misto. Trasporto: alla rinfusa o in contenitori
-
PrezzoNegoziabile
-
Imballaggi particolariEntrambe le opzioni sono scatole standard per l'esportazione e robusti imballaggi in legno duro
-
Tempi di consegna1-2 giorni lavorativi
-
Termini di pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

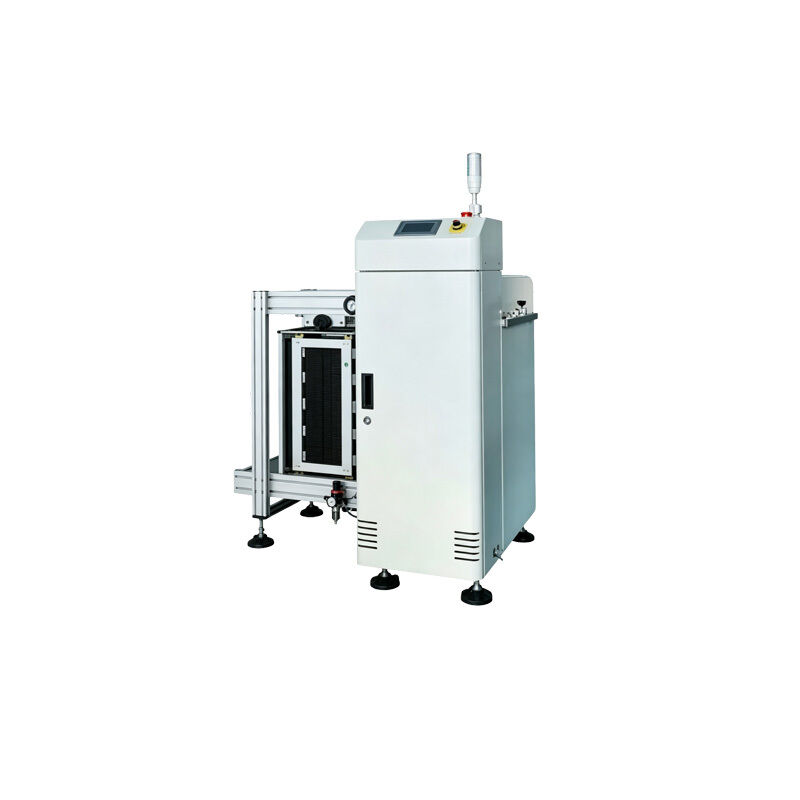

Caricatore completamente automatico per PCB
Caricatore PCB completamente automatico
Attrezzature avanzate di automazione per le linee di produzione SMT, progettate per operazioni efficienti di movimentazione e alimentazione dei PCB.
Portata di applicazione
Ideale per le linee di produzione di rivestimenti SMT, disponibile in cornici di grandi e piccole dimensioni per soddisfare le varie esigenze di produzione.
Caratteristiche chiave
- Sistema di controllo PLC + touch screen con visualizzazione dei menu intuitiva
- Detezione dei guasti con sistema di allarme acustico e luminoso
- Equipaggiato con porta di segnale di comunicazione SMEMA per un'integrazione fluida
Campi di applicazione
La macchina caricatrice di PCB completamente automatica serve molteplici settori tra cui elettronica di consumo 3C, elettronica automobilistica, alimentazione elettrica di controllo industriale, elettronica medica, sicurezza smart home,e fotovoltaici di nuova energia. Si integra con le linee di produzione di montaggio di superficie SMT, plug-in DIP, ispezione AOI, processo PCB e test dei prodotti finiti,connessione senza soluzione di continuità con le macchine da stampa e le apparecchiature di montaggio in superficie per consentire operazioni di alimentazione automatica dei PCB.
Specifiche tecniche
| Parametro | Macchine a telaio piccolo | Macchina a grande telaio |
|---|---|---|
| Direzione di lavoro e spazio di bordo del PCB | Sinistra → destra (standard), destra → sinistra (facoltativo); bordo del processo PCBA ≥ 5 mm | Sinistra → destra (standard), destra → sinistra (facoltativo); bordo del processo PCBA ≥ 5 mm |
| Altezza di trasporto e altezza massima dei componenti | 920±20 mm, inferiore a 45 mm (personalizzabile) | 920±20 mm, inferiore a 45 mm (personalizzabile) |
| Sistema di trasmissione | Catena di ingegneria piatta di nylon nero | |
| Configurazione del motore | 3 motori a velocità fissa + 1 motore a freno | |
| Dimensione del telaio materiale | 355×320×565 mm | 535 × 530 × 565 mm |
| Dimensione massima del PCB | L50×W50 - L330×W250 mm | L50×W50 - L525×W460 mm |
| Meccanismo di sollevamento | Velo a sfera con piattaforma di sollevamento integrata in alluminio fuso | |
| Dimensioni complessive (invio/ricezione) | Invio: 1330×780×1200 mm Ricevere: 1750×780×1200 mm |
Invio: 1800×1120×1350 mm Ricevuto: 2520×1120×1350 mm |
| Requisiti di energia | Pressione dell'aria ≥ 0,4Mpa, alimentazione 220V 50-60Hz | |
| Consumo di energia e peso | 0.5KW, ≈240Kg | 0.5KW, ≈290Kg |
| Sistema di controllo | PLC + display control touch screen, porta di comunicazione SMEMA | |
Il caricatore automatico di circuiti stampati SMT è un'attrezzatura di automazione essenziale per le linee di produzione SMT.perfetto adattamento alle macchine di stampa a pasta di saldatura e connessione senza soluzione di continuità con le attrezzature di produzione SMT per ottenere un continuo, le operazioni di alimentazione di PCB senza equipaggio.
Con un funzionamento stabile e un allineamento preciso, la macchina di alimentazione PCB sostituisce efficacemente il caricamento manuale,eliminare gli errori operativi e i danni elettrostatici migliorando significativamente l'efficienza della linea di produzioneIl sistema supporta la produzione in serie di circuiti stampati standard e può essere personalizzato per le esigenze di alimentazione automatica di PCB non standard.con una capacità di accumulo superiore a 50 kVA.
I nostri modelli coprono i principali stili di caricatori integrati SMT PCB, combinando le funzioni di caricamento automatico, ricezione e alimentazione continua in una struttura compatta.L'apparecchiatura supporta il cambio e il debugging rapido della linea, che lo rende adatto per le linee di produzione SMT in molteplici settori, tra cui elettronica 3C, elettronica automobilistica, controllo industriale e applicazioni mediche.
Precauzioni di sicurezza
- Non raggiungere la zona di alimentazione durante il funzionamento
- Conoscere le posizioni dei pulsanti di arresto di emergenza
- La manutenzione richiede operazioni di spegnimento
- La modifica non autorizzata dell' attrezzatura è severamente vietata.
- È necessario un controllo regolare degli accessori
Servizio post-vendita
- Copertura completa della garanzia della macchina
- Debug e formazione gratuiti in loco
- Supporto tecnico 24 ore su 24 e domande e risposte
- Assistenza rapida per la risoluzione dei problemi
- Fornitura a lungo termine di parti originali di fabbrica
Feedback dei clienti
I clienti riferiscono che i caricatori automatici di PCB SMT CNSMT funzionano in modo stabile e si collegano bene con le stampanti a pasta di saldatura, migliorando significativamente l'efficienza di alimentazione.Disegni personalizzati non standard si adattano perfettamente alle linee di produzioneL'equipe post-vendita fornisce risposte rapide e messa in servizio tempestiva in loco.
Domande frequenti
- Inestabilità del cartone e della lavagna di aspirazione:Causato da perdite di ventole, deformazione della tavola o deviazioni di impostazione dei parametri di altezza che comportano aspirazione vuota o aspirazione multipla della tavola
- Allineamento impreciso e deviazione dell'alimentazione:A causa di cinture sciolte, spaziatura anormale tra le rotaie guida, sensori sporchi o alimentazione disallineata con le macchine da stampa
- Funzionamento anormale di avvio/arresto:Risultato di un guasto dell'induzione fotoelettrica, di una pressione d'aria insufficiente o di un spegnimento inspiegabile/connessione continua della scheda vuota
- Stutterie di sollevamento e rumore anormale:Causato dalla mancanza di lubrificazione delle viti, dall'accumulo di polvere sui binari di guida o da un carico eccessivo dei motori di sollevamento
Certificazioni
La CNSMT è specializzata nella produzione di caricatori automatici di PCB SMT, comprese le macchine per la movimentazione di schede SMT, gli alimentatori di abbinamento della macchina da stampa, le attrezzature non standard personalizzate,e modelli integrati di carico-scaricoLe nostre macchine sono ampiamente utilizzate in 3C, elettronica automobilistica e industrie di controllo industriale, vendendo in tutto il mondo con prezzi competitivi.Forniamo un servizio post-vendita completo e soluzioni personalizzate per i produttori SMT.
