Scheda visiva Yamaha YRM20
,YAMAHA riparazioni tabella di visione
,KME-M441H-014 quadro di visione assy
-
Luogo di origineGIAPPONE
-
MarcaYAMAHA
-
CertificazioneCE-KME-M441H-014
-
Numero di modelloKME-M441H-014
-
Quantità di ordine minimoÈ accettabile anche 1 set di macchine o un ordine misto. Trasporto: alla rinfusa o in contenitori
-
PrezzoNegoziabile
-
Imballaggi particolariEntrambe le opzioni sono scatole standard per l'esportazione e robusti imballaggi in legno duro
-
Tempi di consegna1-2 giorni lavorativi
-
Termini di pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

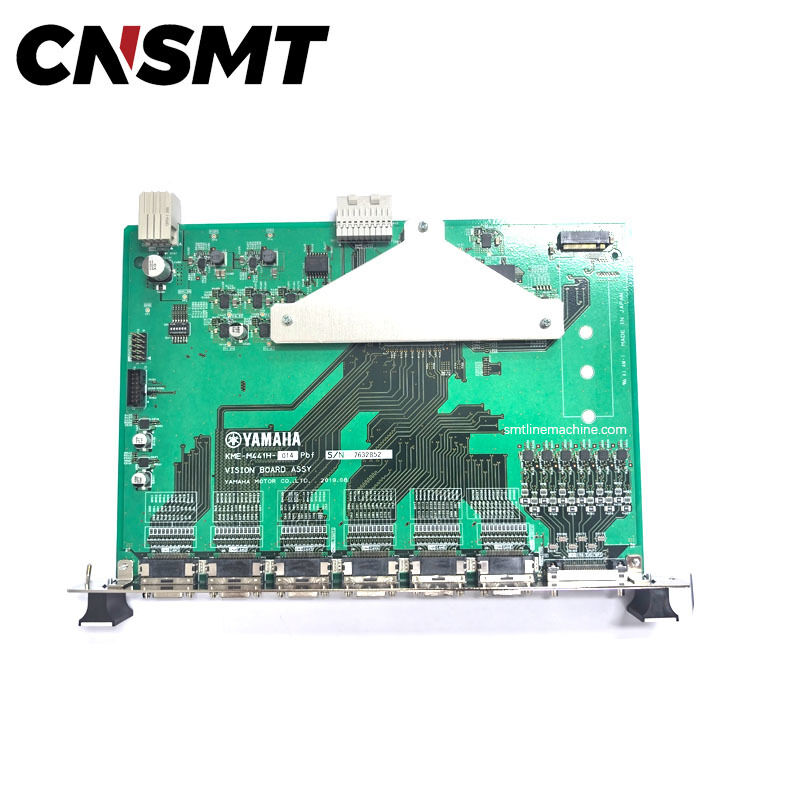

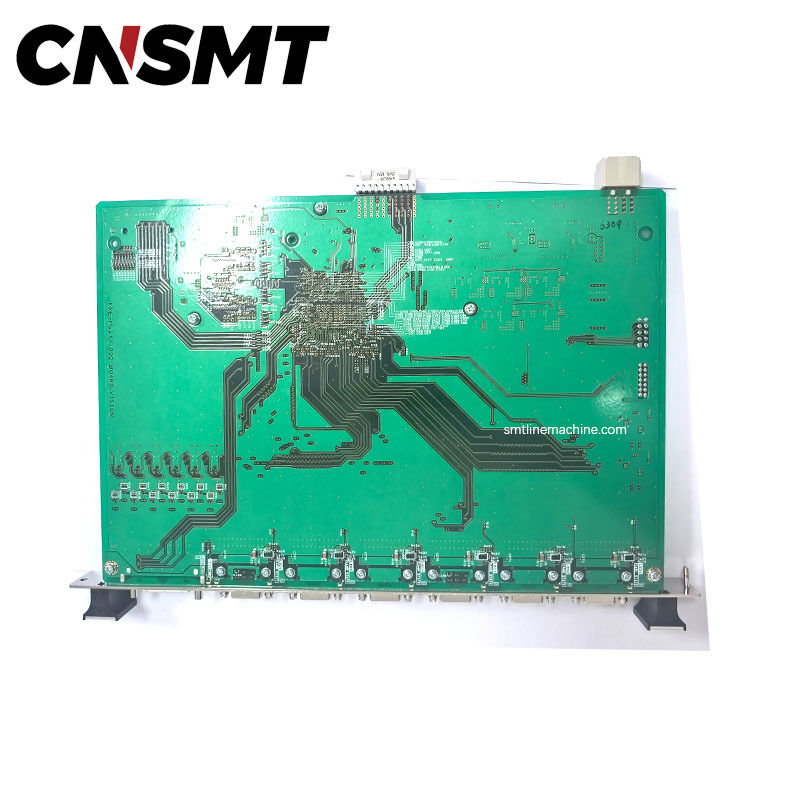

KME-M441H-014 VISION BOARD ASSY per la YAMAHA YRM20
KME-M441H-014 GRUPPO SCHEDA VISIONE PER YAMAHA YRM20
Informazioni di base sul prodotto
Numero di parte:KME-M441H-014
Nome del prodotto:VISION BOARD ASSY (gruppo scheda principale elaborazione visione)
Attrezzatura applicabile:Montatore Pick & Place a testa rotante ad alta velocità YAMAHA YRM20
Categoria:Pezzi di ricambio PCB Core Vision Processing per montatore SMT
Descrizione del prodotto
La scheda di visione KME-M441H-014 funge da nucleo centrale di elaborazione delle immagini per le macchine di posizionamento Yamaha YRM20. Progettata come modulo plug-in CPCI per l'installazione sul backplane, questa scheda governa l'acquisizione delle immagini, il calcolo degli algoritmi, la correzione della posizione e la comunicazione dei dati per l'intero sistema di visione artificiale, rendendola essenziale per il posizionamento dei componenti ad alta precisione.
Dotata di porte per fotocamera dedicate multicanale, la scheda collega telecamere fiduciali, telecamere per il riconoscimento dei componenti della testa e telecamere per l'ispezione con vista laterale per acquisire in tempo reale i punti di contrassegno del PCB, i contorni dei componenti e le immagini della posizione di prelievo degli ugelli. Esegue la decodifica delle immagini ad alta velocità, il calcolo della scala di grigi e l'elaborazione dell'algoritmo di corrispondenza dei contorni.
La scheda converte i dati di offset del riconoscimento in valori di compensazione della posizione e li trasmette alla scheda master del servo per correggere la deviazione del PCB e gli errori di rilevamento dei componenti. Ciò garantisce una precisione di posizionamento fino a ±0,025 mm riducendo al tempo stesso offset, tombstoneing, componenti invertiti e difetti di scarto dei componenti.
L'analisi delle immagini con vista laterale rileva automaticamente pickup mancanti, parti inclinate, componenti invertiti e parti impilate, attivando il rifiuto dei componenti per migliorare la resa produttiva. La scheda comunica ad alta velocità con la scheda dell'unità di sistema e la scheda servo per sincronizzare le coordinate di posizionamento, i risultati del riconoscimento e i codici di errore, supportando la tracciabilità delle immagini per la connessione con i sistemi MES di fabbrica per l'analisi della qualità.
Questa scheda visiva dispone inoltre di funzionalità di autodiagnosi per monitorare i cavi della telecamera, le sorgenti luminose e lo stato del chip, attivando allarmi per perdita di comunicazione, assenza di immagini, timeout del riconoscimento e danni alla porta per facilitare una rapida risoluzione dei problemi.
Elenco delle parti correlate
| Numero di parte | Descrizione |
|---|---|
| KMX-M5183-10 | GUARNIZIONE, MORSETTO ON/OFF |
| KMX-M5119-00 | GRUPPO LCD TOUCH |
| KMX-M5119-10 | GRUPPO LCD TOUCH |
| KMX-M5119-20 | GRUPPO LCD TOUCH |
| KMX-M5119-30 | GRUPPO LCD TOUCH |
| KMX-M5150-A0 | TASTIERA E ASS. |
| KLF-M5150-20 | TASTIERA/PAD E |
| KMX-M13B1-00 | BRKT., KB |
Parole chiave del prodotto
KME-M441H-014 VISION BOARD ASSY, scheda di elaborazione visiva Yamaha YRM20, scheda di controllo principale della visione YRM20, scheda di visione KME-M441H-014 di ricambio per macchina pick and place Yamaha YRM20, gruppo scheda di elaborazione immagini KME-M441H-014, scheda di riconoscimento visivo per montatore SMT, scheda controller di visione CPCI, scheda principale di elaborazione telecamera per macchina di posizionamento, pezzi di ricambio Yamaha YRM20, scheda di circuito di montaggio serie YRM, Parti del sistema di visione a testa rotante Yamaha
