Macchina di ispezione a raggi X Scienscope
,Visore a raggi X per linea SMT X2000
,Macchina a raggi X per assemblaggio SMT
-
MarcaScienscope X-ray
-
Numero di modelloVista a raggi X X2000
-
Quantità di ordine minimoÈ accettabile anche 1 set di macchine o un ordine misto
-
PrezzoNegoziabile
-
Imballaggi particolariEntrambe le opzioni sono scatole standard per l'esportazione e robusti imballaggi in legno duro
-
Tempi di consegna5-8 giorni lavorativi
-
Termini di pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

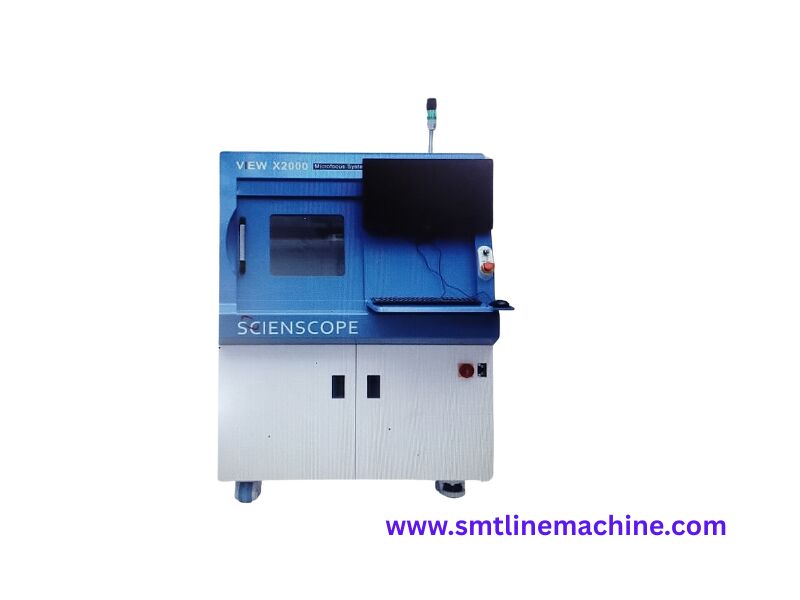

Scienscope X-ray View X2000
Scienscope X-ray View X2000
Il Scienscope X-ray View X2000 è un sistema di ispezione a raggi X affidabile e potente progettato meticolosamente per l'esame dettagliato di una vasta gamma di componenti,con particolare attenzione alle schede a circuito stampato (PCB)Questo sistema eccelle in compiti critici come l'ispezione PCB e l'ispezione BGA, fornendo capacità avanzate a un prezzo competitivo.
Il Scienscope X-ray View X2000 è uno strumento indispensabile per le industrie che richiedono il massimo livello di qualità e affidabilità.gli utenti possono eseguire un'analisi approfondita dei PCB e dell'analisi BGA, consentendo l'identificazione dei difetti, la valutazione della qualità dell'assemblaggio e la garanzia dell'affidabilità del prodotto senza la necessità di uno smontaggio distruttivo.
L'approccio di prova non distruttivo del sistema consente di risparmiare tempo e risorse, fornendo al contempo informazioni complete sulla struttura interna dei componenti.Le capacità di immagini ad alta risoluzione assicurano che siano rilevate anche le più piccole anomalie, prevenendo eventuali guasti e garantendo prestazioni ottimali.
Specifiche tecniche
| Intera macchina | |
|---|---|
| Modello | ViewX2000 |
| Peso | 1100 kg |
| Dimensione | L1180*W1360*H1650 ((mm) |
| Fornitore di energia | 50 - 60 Hz/220 V |
| Fornitura di aria | Non richiesto |
| Potenza totale | 1.2KW |
| Sistema a raggi X | |
| Voltaggio massimo del tubo X | tubo chiuso 90KV |
| X Angolo del tubo | 80° |
| Spot focale del tubo X | 5 μm |
| Imaging | |
| Tipo di fotocamera principale | pannello piatto digitale HD |
| Area di ripresa efficace | 146*115 mm |
| Pixel | 96 μm |
| Risoluzione della fotocamera principale | 1536*1184 |
| Funzione esterna | |
| Codice a barre | Opzionale |
| Sistema di collegamento MES | Opzionale |
| Sicurezza | |
| Controllo di accesso di sicurezza automatica | Non è possibile aprire la porta quando è attivato il raggio X (induzione elettromagnetica) |
| Norma di sicurezza dalle radiazioni | ≤ 1 μsv/h |
Applicazioni chiave in tutte le industrie
- elettronica:Essenziale per l'ispezione BGA ad alta risoluzione e l'ispezione PCB, garantendo la qualità degli assemblaggi elettronici esaminando componenti e giunti di saldatura con una chiarezza senza pari.
- Analisi del materiale:In grado di ispezionare vari materiali, tra cui alluminio, plastica e ceramica, per identificare difetti strutturali, porosità,e altre incoerenze interne che potrebbero compromettere l'integrità del materiale.
- Aerospaziale e automobilistico:Garantisce l'affidabilità dei componenti critici attraverso un rigoroso esame a raggi X, garantendo che le parti soddisfino severi standard di sicurezza e prestazioni in applicazioni impegnative.
- Prodotti farmaceuticiControlla la consistenza del prodotto e rileva i materiali estranei, garantendo la sicurezza del prodotto e il rispetto di rigorosi requisiti normativi.L'X2000 aiuta a mantenere i più alti standard di qualità nella produzione farmaceutica.
- Detezione delle contraffazioni:Svolge un ruolo cruciale nell'identificazione dei componenti contraffatti, nella protezione dell'autenticità del prodotto e nella prevenzione dell'integrazione di componenti non conformi ai requisiti nei sistemi critici.
Caratteristiche chiave per prestazioni superiori

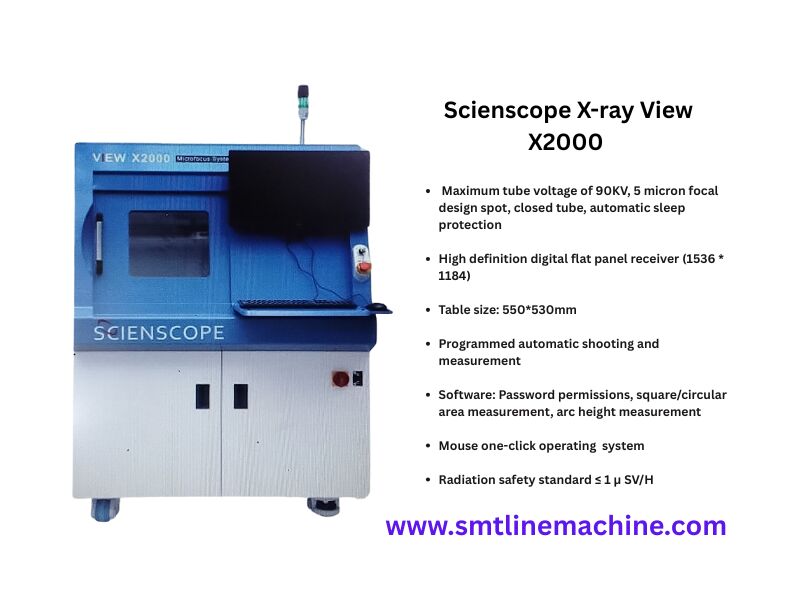

- Immagini ad alta risoluzione:Un tubo a raggi X a microfoco (fino a 90KV, punto di 5 micron) e un rilevatore digitale ad alta definizione (1536 x 1184) si combinano per fornire immagini eccezionalmente chiare e dettagliate,che consentano un'identificazione e un'analisi precise dei difetti.

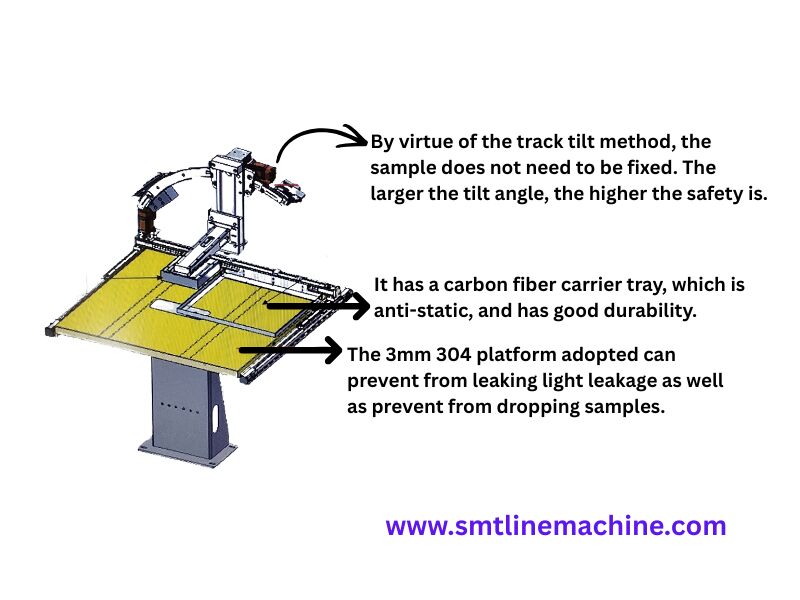

- Inclinazione:Offre una visione angolare per una migliore ispezione di aree difficili da raggiungere e geometrie complesse, fornendo una comprensione più completa della struttura interna dei componenti.
- Grande area di ispezione:Un tavolo spazioso (550 mm x 530 mm) ospita una vasta gamma di dimensioni di campione, fornendo flessibilità per l'ispezione di vari componenti e assemblaggi.
- Software:Un software facile da usare facilita la cattura, la misurazione e l'analisi automatizzate delle immagini, inclusi strumenti specializzati di rilevamento di vuoti BGA.L'interfaccia intuitiva semplifica il processo di ispezione e migliora la produttività.
- Sicurezza:Un rivestimento robusto garantisce un completo contenimento delle radiazioni, garantendo la sicurezza dell'operatore con livelli di radiazioni mantenuti a ≤ 1 μSv/H.
- Display:Un display 2K da 24' offre una maggiore chiarezza visiva, consentendo agli operatori di esaminare le immagini con maggiore dettaglio e precisione.
- Arresto di emergenza:Un interruttore di arresto di emergenza facilmente accessibile consente di rispondere rapidamente a eventuali problemi imprevisti, garantendo un ambiente di lavoro sicuro.
- Porta scorrevole:Una porta scorrevole laterale senza cuciture ottimizza l'utilizzo dello spazio e contribuisce a un ambiente di lavoro pulito e organizzato.
Vantaggi principali: perché scegliere l'X2000?
- Ispezione dettagliata:Fornisce immagini ad alta risoluzione per l'identificazione precisa dei difetti, garantendo la qualità delle giunzioni di saldatura, il posizionamento dei componenti e le strutture interne.
- Versatilità:Adattabile a un'ampia gamma di applicazioni e settori, che lo rendono una risorsa preziosa per diverse esigenze di ispezione.
- Utilizzatore-amichevole:Dispone di un'interfaccia intuitiva e di funzioni automatizzate che semplificano il processo di ispezione, riducendo il tempo di formazione e migliorando l'efficienza.
- Risparmio economico:Fornisce funzionalità avanzate di ispezione a raggi X ad un prezzo accessibile, offrendo un valore eccezionale per il vostro investimento.
- Analisi completa:Equipaggiato con strumenti software per la misurazione e l'analisi dettagliate, migliorando la precisione delle ispezioni e fornendo informazioni preziose sulla qualità dei componenti.
Sul prodotto
Il Scienscope X-ray View X2000 è una soluzione affidabile ed efficiente per chiunque richieda immagini e analisi interne dettagliate.Le sue caratteristiche avanzate e il suo design facile da usare ne fanno uno strumento indispensabile per il controllo della qualità, la ricerca e l'analisi dei fallimenti.
Informazioni di contatto:
Telefono: +8613537875415
Email: Lizzy@smtlinemachine.com
Indirizzo: Zona industriale di Xintian, Baoan, città di Shenzhen, Cina
Informazioni sull'imballaggio e la consegna
Consegna:Aspettatevi che il vostro ordine arrivi entro 5-8 giorni lavorativi, anche se questo termine può variare in base alla quantità ordinata.
Ordine minimo:Accettiamo ordini per una singola macchina o ordini misti per soddisfare le vostre esigenze.
Trasporti:I prodotti sono spediti a sfuso o in container, a seconda della dimensione dell'ordine e della destinazione.
Condizioni di pagamento:Sono disponibili opzioni di pagamento flessibili, tra cui L/C, D/A, D/P, T/T, Western Union e MoneyGram.
Prezzo:I prezzi sono negoziabili per assicurarsi di ottenere il miglior valore possibile.
Imballaggio:Offriamo sia scatole standard per l'esportazione che confezioni robuste in legno duro per garantire che il vostro ordine arrivi in sicurezza.
