Evidenziare
Macchina di ispezione a raggi X SMT
,Visualizzatore X-RAY offline X2300
,Macchina a raggi X con garanzia
-
Luogo di origineCina
-
MarcaScienscope
-
CertificazioneCE
-
Numero di modelloVisualizzazione RAGGI X offline X2300
-
Quantità di ordine minimoÈ accettabile anche 1 set di macchine o un ordine misto
-
PrezzoNegoziabile
-
Imballaggi particolariEntrambe le opzioni sono scatole standard per l'esportazione e robusti imballaggi in legno duro
-
Tempi di consegna5-8 giorni lavorativi
-
Termini di pagamentoL/C, D/A, D/P, T/T, Western Union, grammo dei soldi

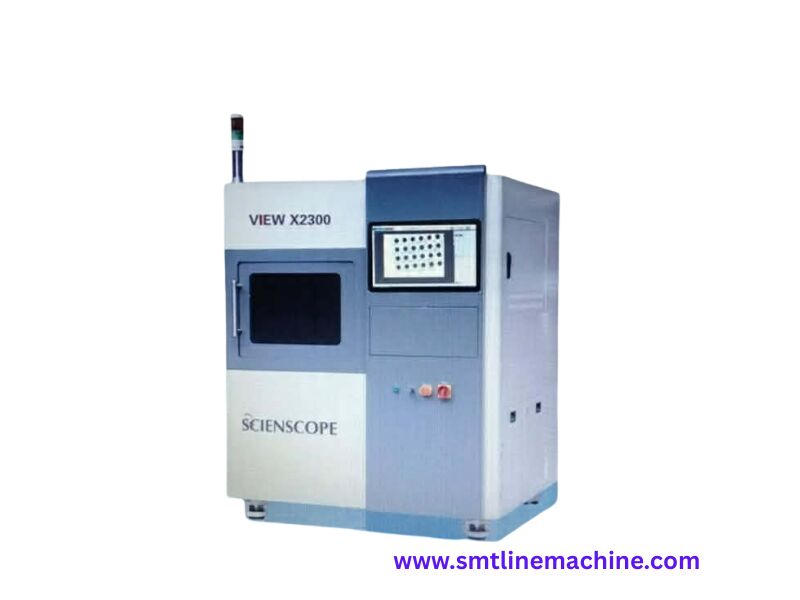

Vista offline dei raggi X di Scienscope X2300 130KV
Vista offline dei raggi X di Scienscope X2300
Il tavolo Scienscope Offline ruota X-RAY View X2300 è un sistema di ispezione a raggi X autonomo fondamentale per garantire la qualità e individuare i difetti nelle varie fasi della produzione.
Progettato per scrutare in modo non invasivo l'interno di componenti e assiemi, questo sistema fornisce approfondimenti dettagliati senza la necessità di smontaggio fisico.

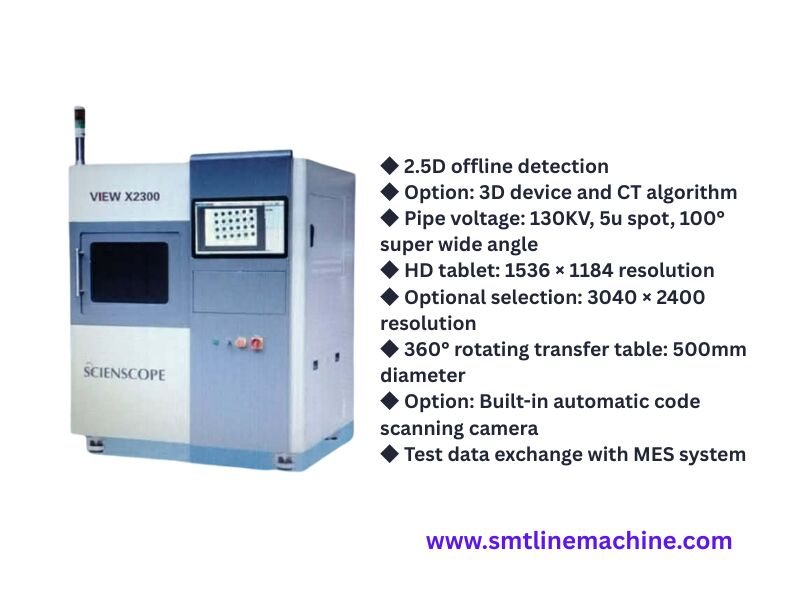

Specifiche tecniche
| Tubo a raggi X (tubo X) | |
|---|---|
| Tipo di tubo | Tubo chiuso di trasmissione |
| Tensione del tubo (kV) | 130 |
| Potenza della macchina | 1,5 kW |
| Corrente nel tubo (μA) | 300 |
| Rivelatore a pannello piatto | |
| Risoluzione pixel | 1536×1184 |
| Angolo di inclinazione | 70° |
| Specifiche principali | |
| Dimensioni del palco (mm) | 500 (diametro) |
| Rotazione della fase a 360° | SÌ |
| Corsa asse X, Y, Z (mm) | 670×520×400 |
| Campo di rilevamento (mm) | Campo di rilevamento della tavola rotante diametro 500 mm |
| Dimensioni esterne (L × P × A) (mm) | 1510×1530×1870 |
| Peso (kg) | 1550 |
| Sistema operativo | finestre11 |
| Alimentazione elettrica | CA110-220 VCA50-60 Hz |
| Sicurezza dalle radiazioni | <1 µSv/h |

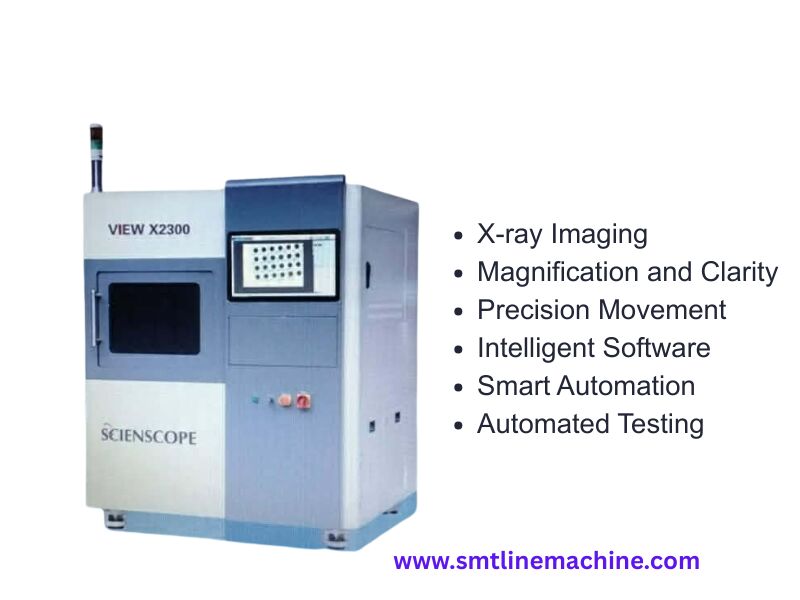

Caratteristiche principali
Imaging a raggi X
Il sistema utilizza una sorgente di raggi X affidabile, spesso Thermo Scientific PXS 10, funzionante a 130 kV e 0,15 mA, per generare immagini ad alta penetrazione.
Ingrandimento e chiarezza
Offre potenti funzionalità di ingrandimento con zoom ottico fino a 200x e zoom digitale che si estende fino a 1200x. La fotocamera ad alta risoluzione, tipicamente 1920×1080, garantisce immagini chiare e dettagliate.

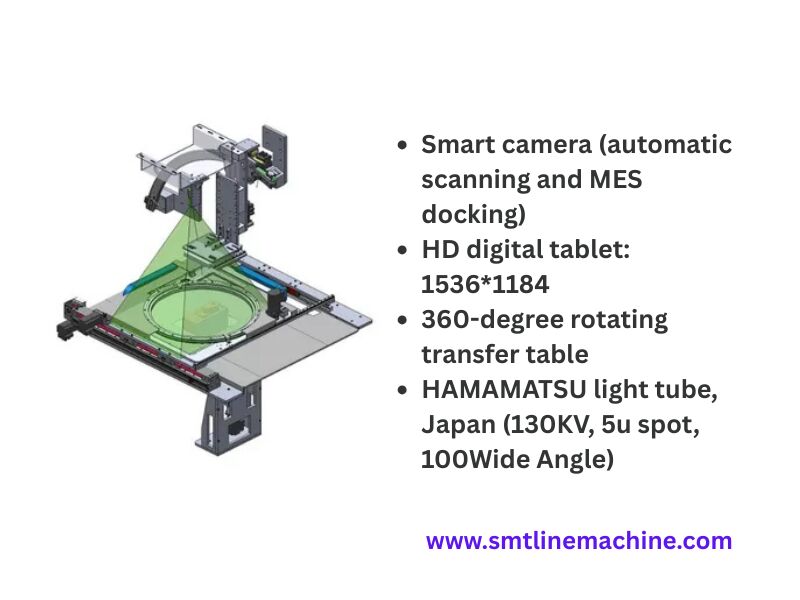

Movimento di precisione
Presenta una precisa tavola a 4 assi, solitamente con dimensioni intorno a 320 × 250 mm. Consente ampi movimenti con corse X e Y rispettivamente di 490 mm e 400 mm e un intervallo di inclinazione di ±70° per angoli di visione completi.
Software intelligente
Funziona utilizzando un software su una piattaforma Windows XP, incorporando uno strumento di misurazione integrato.
Automazione intelligente
I modelli avanzati possono includere IA ad autoapprendimento, telecamere a colori ad alta definizione e strumenti di analisi BGA (Ball Grid Array) avanzati per migliorare il rilevamento dei difetti e ridurre i falsi positivi.
Test automatizzati
Il sistema CNC automatizza i test, genera report e si integra con MES per un controllo qualità semplificato.
Applicazioni
- Valutazione della qualità dei PCB multistrato, garantendo l'integrità strutturale e le connessioni corrette
- Identificazione di vuoti o sacche d'aria all'interno dei materiali, che possono compromettere la resistenza e l'affidabilità dei componenti
- Analisi approfondita dei dispositivi a semiconduttore per rilevare difetti di fabbricazione
- Verifica del riempimento del cilindro della tecnologia Through-Hole (THT) per garantire una saldatura corretta
- Controlli di sicurezza e qualità sulle batterie al litio, fondamentali per prevenire guasti
Vantaggi
- Analisi non distruttiva:Consente un'ispezione approfondita senza danneggiare il soggetto del test
- Immagini ad alta definizione:Fornisce immagini nitide e dettagliate, facilitando l'identificazione accurata dei difetti
- Utilizzo versatile:Si adatta a un'ampia gamma di attività di ispezione in diversi settori
Informazioni sul nostro prodotto
Scegliere il nostro Scienscope X-Scope 2300 significa scegliere un partner con una solida esperienza nella tecnologia a raggi X. Ci concentriamo sulla fornitura di opzioni radiografiche convenienti che mantengano alta qualità ed efficacia. L'X-Scope 2300 lo dimostra offrendo precisione, efficienza e affidabilità eccellenti.
Informazioni sull'imballaggio e sulla consegna
- Consegna:Il tuo ordine arriverà entro 5-8 giorni lavorativi, anche se questo lasso di tempo può variare in base alla quantità ordinata
- Ordine minimo:Accettiamo ordini per una singola macchina o ordini misti in base alle vostre esigenze
- Trasporti:I prodotti vengono spediti sfusi o tramite contenitori, a seconda delle dimensioni dell'ordine e della destinazione
- Termini di pagamento:Sono disponibili opzioni di pagamento flessibili, tra cui L/C, D/A, D/P, T/T, Western Union e MoneyGram
- Prezzo:I prezzi sono negoziabili per assicurarti di ricevere il miglior valore possibile
- Confezione:Offriamo sia scatole standard per l'esportazione che robusti imballaggi in legno duro per garantire che il tuo ordine arrivi in modo sicuro e protetto
