KHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket

KHW-M712M-00X Staffa in alluminio per motore asse Z macchina SMT Yamaha YG100R

  • Brand
    Yamaha
  • Model
    KHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket
  • Capayity
    1009
  • Mounter Weight
    0.79kg
  • Mounter Size
    56
  • Supplier
    SMTLINE
  • Condition
    new
  • Place of Origin
    Japan
  • Marca
    YAMAHA
  • Certificazione
    YAMAHA Vibration Vibration Fit YV YS
  • Model Number
    KHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket
  • Minimum Order Quantity
    1
  • Prezzo
    Negoziabile
  • Packaging Details
    Woodenbox
  • Delivery Time
    1-2 work days
  • Payment Terms
    T/T,Western Union,paypal
  • Supply Ability
    10pcs/day

KHW-M712M-00X Staffa in alluminio per motore asse Z macchina SMT Yamaha YG100R

KHW-M712M-00X Staffa in alluminio per motore asse Z per macchina SMT Yamaha YG100R








KHW-M712M-00X Staffa in alluminio per motore asse Z – Macchina SMT Yamaha YG100R

Panoramica

La KHW-M712M-00X è una staffa di montaggio per motore asse Z realizzata in alluminio lavorato con precisione, progettata per l'uso nella macchina pick-and-place Yamaha YG100R. Questa staffa fissa il motore dell'asse Z alla testa di posizionamento o al sistema a portale, garantendo stabilità, movimento verticale preciso e allineamento durante il posizionamento di componenti ad alta velocità.



Caratteristiche principali

Codice articolo: KHW-M712M-00X
Compatibilità macchina: macchina SMT Yamaha YG100R
Funzione:

Monta e allinea il motore dell'asse Z (asse verticale)
Garantisce la stabilità meccanica durante il movimento su/giù dell'ugello
Aiuta a ridurre le vibrazioni e gli errori di posizionamento
Materiale: lega di alluminio leggera e ad alta resistenza
Design: lavorato con precisione a CNC con fori di montaggio e fessure per l'interfaccia del motore
Finitura: anodizzata o trattata anticorrosione (varia a seconda del lotto)



Applicazioni

Supporta il motore dell'asse Z responsabile dell'innalzamento/abbassamento dell'ugello di prelievo
Mantiene la rigidità strutturale in condizioni di carico dinamico
Utilizzato nella manutenzione, nei retrofit o nella riparazione della testa della macchina della serie Yamaha YG100R



Note di installazione

Deve essere installato con la coppia corretta sulle viti di montaggio
L'allineamento con l'albero motore e il sensore dell'asse Z è fondamentale per un funzionamento preciso
Si consiglia l'abbinamento con il motore e gli elementi di fissaggio originali Yamaha per una vestibilità ottimale



Riepilogo

La staffa in alluminio KHW-M712M-00X è un componente meccanico essenziale per il sistema dell'asse Z delle macchine pick-and-place Yamaha YG100R. Fornisce un supporto affidabile e un allineamento preciso per il motore verticale, garantendo un posizionamento dei componenti fluido e preciso in ambienti di produzione SMT esigenti.























Accessori correlati per KHW-M712M-00X (staffa motore asse Z)

Categoria Esempio di codice articolo Descrizione
Motore asse Z (servo) KHW-M7106-00 / KHY-M7106-00 Motore principale montato sulla staffa in alluminio per controllare il movimento verticale (asse Z)
Guida/binario lineare asse Z KHY-M7103-00 Guida lineare per un movimento stabile e preciso dell'asse Z
Vite a sfere o vite senza fine KHW-M7101-00 Trasferisce il moto rotatorio in moto lineare per l'asse Z
Accoppiamento motore KHW-M7123-00 Collega l'albero motore dell'asse Z alla vite senza fine
Sensore asse Z KHW-M7109-00 (esempio) Rileva i limiti superiore/inferiore o la posizione di home dell'asse Z
Viti di montaggio e hardware Tipi standard Yamaha M3/M4 Elementi di fissaggio utilizzati per fissare la staffa e il gruppo motore
Gruppo testata KHX-M7100-00 (per YG100R) L'intera testata di posizionamento in cui sono installati la staffa e il motore

Note:

Questi accessori garantiscono un movimento preciso dell'asse Z, fondamentale per prestazioni accurate di pick-and-place.
Utilizzare sempre ricambi originali Yamaha per mantenere l'allineamento meccanico e l'affidabilità.
Se fornisci il tipo di testata YG100R (ad esempio, a portale singolo o a doppia testa), è possibile consigliare codici articolo più precisi.





















Codici articolo correlati – KHW-M712M-00X e gruppo asse Z (YG100R)

Codice articolo Descrizione
KHW-M712M-00X Staffa in alluminio per motore asse Z (base di montaggio principale)
KHW-M7106-00 Motore asse Z (servomotore per il movimento verticale dell'ugello)
KHW-M7101-00 Vite a sfere o vite senza fine asse Z (meccanismo di movimento lineare)
KHW-M7123-00 Accoppiamento motore (collega l'albero del motore Z alla vite senza fine)
KHW-M7103-00 Guida lineare asse Z (garantisce un movimento su/giù stabile)
KHW-M7109-00 Sensore di limite o sensore di posizione home asse Z
KHX-M7100-00 Gruppo testata (dove è installata la staffa)
KHW-M7111-00 Base del supporto dell'ugello (installata sotto la staffa dell'asse Z)
KHW-M7125-00 Distanziale o telaio di supporto per componenti dell'asse Z
KHW-M7128-00 Piastra di bloccaggio della staffa o coperchio di fissaggio
Viti standard Yamaha Viti macchina M3, M4 (per il montaggio della staffa)

Note:

Questi codici articolo sono standard per Yamaha YG100R, ma modelli o configurazioni di testata specifici possono differire leggermente.
Verificare sempre con la distinta base della macchina o il manuale di manutenzione per confermare la compatibilità dei componenti.
I ricambi originali Yamaha sono altamente raccomandati per l'allineamento di precisione e la durata.

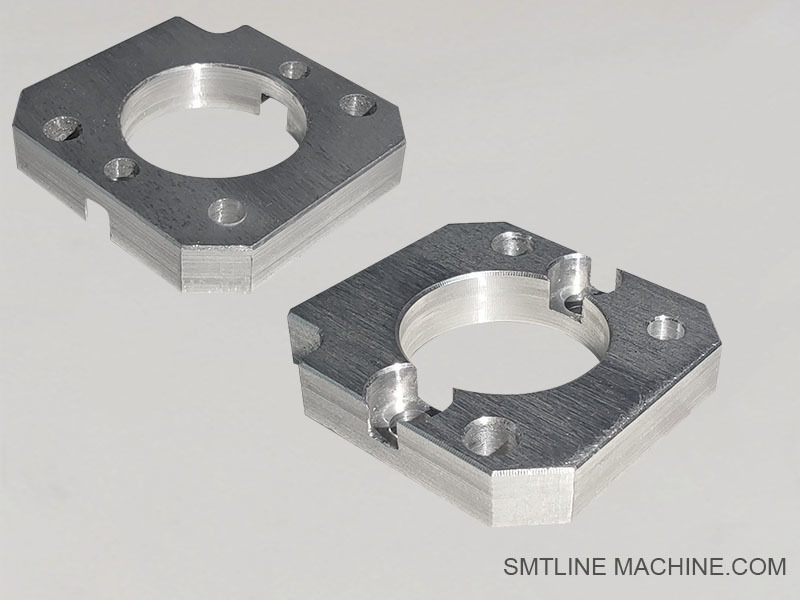

KHW-M712M-00X Staffa in alluminio per motore asse Z macchina SMT Yamaha YG100R 0







Guida alle domande frequenti — Staffa motore asse Z KHW-M712M-00X (Yamaha YG100R)



1. A cosa serve la KHW-M712M-00X?

È una staffa in alluminio che monta e fissa il motore dell'asse Z sulla testata Yamaha YG100R, consentendo un movimento su/giù preciso dell'ugello durante il prelievo e il posizionamento dei componenti.



2. Quali macchine utilizzano questa staffa?

Utilizzata principalmente nelle macchine pick-and-place Yamaha YG100R. Potrebbe anche essere presente in modelli di generazione simile o testate personalizzate con lo stesso design dell'asse Z.



3. Qual è la funzione della staffa dell'asse Z?

Fissa il motore dell'asse Z in posizione
Mantiene l'allineamento con la vite senza fine o la vite a sfere
Supporta un movimento verticale stabile e preciso del gruppo testa/ugello



4. Di che materiale è fatta?

Realizzata in lega di alluminio lavorata con precisione, che offre elevata resistenza, leggerezza e resistenza alla corrosione. Ciò garantisce stabilità senza aggiungere carico eccessivo alla testa.



5. Come faccio a sapere se la staffa è danneggiata?

I sintomi comuni includono:

Motore dell'asse Z allentato o disallineato
Altezza dell'ugello incoerente o errori di posizionamento
Crepe visibili, deformazioni o fori per viti spanati sulla staffa



6. Posso sostituire la staffa da solo?

Sì — se sei un tecnico qualificato. La sostituzione richiede:

Smontaggio del motore dell'asse Z e della vite senza fine
Rimozione della vecchia staffa e montaggio di quella nuova
Riallineamento del motore e verifica della calibrazione dell'ugello



7. Quali altre parti dovrei ispezionare quando sostituisco la staffa?

Motore asse Z (KHW-M7106-00)
Accoppiamento (KHW-M7123-00)
Vite senza fine o vite a sfere (KHW-M7101-00)
Sensore asse Z (KHW-M7109-00)
Guida lineare (KHW-M7103-00)
Viti di montaggio e allineamento del telaio



8. È necessaria la calibrazione dopo la sostituzione?

Sì. Dopo aver sostituito la staffa e rimontato il motore, la posizione dell'asse Z deve essere ricalibrata utilizzando l'interfaccia della macchina Yamaha per garantire altezze di prelievo accurate.



9. Dove posso trovare una staffa di ricambio?

Ordina dai distributori ufficiali di ricambi SMT Yamaha o dai rivenditori autorizzati. Utilizzare sempre ricambi originali per garantire vestibilità, resistenza del materiale e compatibilità con la macchina.
