Panoramica

Il KLF‑M537F‑A0 è l'unità relè di sicurezza designata utilizzata nelle macchine SMT Yamaha (modelli YSM10, YSM20R) come parte del circuito di controllo dell'interruttore del vuoto (prelievo). Il suo compito è fornire una funzione di ritardo allo spegnimento affidabile e certificata per la sicurezza in risposta al rilevamento del vuoto o agli ingressi di arresto di emergenza.

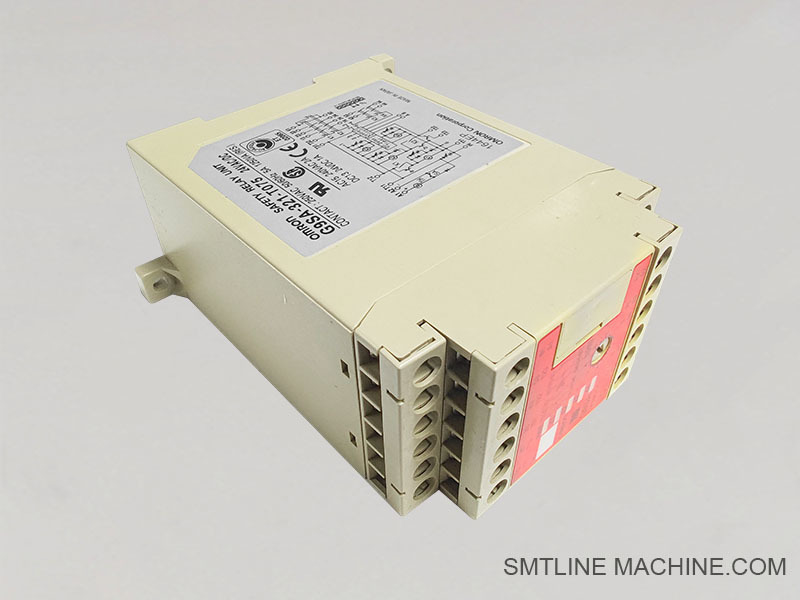

Il modulo relè principale è l'Omron G9SA‑321‑T075, un relè di sicurezza compatto, montabile su guida DIN, con un timer di ritardo allo spegnimento di 7,5 secondi, compatibile con alimentazioni da 24 V CA/CC e da 100–240 V CA.

Caratteristiche principali

Modello: Omron G9SA‑321‑T075
Alimentazione: 24 V CA/CC o 100–240 V CA ([assets.omron.eu][1])
Configurazione dei contatti:

3 uscite di sicurezza (NA) per il controllo primario
Contatti a doppio ritardo allo spegnimento (DPST‑NA) con un ritardo massimo di 7,5 s ([assets.omron.eu][1])
1 contatto NC ausiliario
Intervallo del timer: da 0,5 s a 7,5 s, impostato in fabbrica a 7,5 s ([Cloudinary][2])
Valori nominali:

Fino a 5 A di capacità di commutazione (250 V CA / 30 V CC)
Tempo di risposta rapido (10 ms) e bassa resistenza di contatto (≤100 mΩ) ([Mouser Electronics][3])
Certificazioni: conformità EN/BG, approvato UL/CSA
Design:

Montaggio su guida DIN o a vite
Larghezza compatta di 45 mm
Resistente a vibrazioni e urti per uso industriale ([Cloudinary][2])

Applicazioni tipiche

Implementa un ritardo allo spegnimento sicuro per l'interruttore di prelievo del vuoto sulle macchine SMT:

Assicura che il motore del vuoto rimanga acceso per un breve ritardo dopo la perdita del vuoto o l'arresto di emergenza, consentendo il ritorno sicuro dell'ugello.
Monitora gli ingressi del circuito di sicurezza (ad esempio, sensori, finecorsa) prima di interrompere l'alimentazione agli attuatori.
Agisce come relè di sicurezza nel sistema di controllo del vuoto YSM10/YSM20R con ritardo controllato.

Concetto di funzionamento

Quando il vuoto o il segnale di errore si disattiva, il timer di ritardo allo spegnimento mantiene l'alimentazione per un massimo di 7,5 s, consentendo l'arresto controllato.
I contatti si aprono solo dopo la scadenza del ritardo o tramite ripristino di emergenza/manuale a seconda della configurazione dell'ingresso.

Vantaggi

Migliora la sicurezza della macchina impedendo arresti improvvisi dei componenti del vuoto
Il timer compatto configurato in fabbrica evita il cablaggio esterno
È conforme agli standard di sicurezza industriale e solleva l'onere della progettazione

Conclusione

Utilizzato nell'assemblaggio di controllo KLF‑M537F‑A0 per le macchine SMT Yamaha YSM10/YSM20R, il relè di sicurezza Omron G9SA‑321‑T075 garantisce il funzionamento controllato e sicuro del sistema di prelievo del vuoto fornendo una funzionalità di ritardo allo spegnimento affidabile e soddisfacendo i requisiti di sicurezza industriale.

Accessori correlati per relè KLF-M537F-A0 / G9SA-321-T075

Note:

Tutti i cablaggi e la logica di controllo devono seguire il progetto del circuito YSM10/YSM20R di Yamaha e gli standard di cablaggio dei relè Omron.
Si consiglia di utilizzare parti originali per la piena compatibilità e la certificazione di sicurezza.
Il modulo relè deve essere sostituito o riparato solo da personale qualificato.

Numeri di parte correlati – Assemblaggio relè KLF-M537F-A0 / G9SA-321-T075

Note:

Verificare sempre la compatibilità con il modello specifico della macchina YSM10 o YSM20R.
Utilizzare parti originali Yamaha e Omron per garantire le corrette prestazioni di sicurezza e la conformità alla certificazione.
Per l'abbinamento esatto della distinta base o il layout del quadro elettrico, i numeri di parte possono variare leggermente in base alla configurazione.

Guida alle domande frequenti — KLF-M537F-A0 (con Omron G9SA-321-T075)

Funzione: controllo del vuoto e relè di sicurezza con ritardo allo spegnimento di emergenza

1. A cosa serve il KLF-M537F-A0?

È un modulo relè di sicurezza integrato nelle macchine pick-and-place Yamaha YSM10 e YSM20R. Controlla i sistemi di prelievo del vuoto con una funzione di ritardo allo spegnimento e supporta la logica di arresto di emergenza utilizzando il relè Omron G9SA-321-T075.

2. Cosa fa il relè G9SA-321-T075?

È un relè di sicurezza a 3 poli con un ritardo allo spegnimento di 7,5 secondi. Dopo aver ricevuto un segnale di arresto (ad esempio, perdita di vuoto o arresto di emergenza), mantiene l'alimentazione per breve tempo per consentire una reazione sicura della macchina, come il rientro dell'ugello prima che il vuoto si spenga.

3. Questo modulo è certificato per la sicurezza?

Sì. Il relè G9SA è conforme a EN ISO 13849-1 (PLe) e IEC/EN 60204-1. È inoltre riconosciuto da UL/CSA, il che lo rende adatto per applicazioni di sicurezza industriale.

4. Di quale alimentazione ha bisogno?

Supporta 24 V CC, 24 V CA o 100–240 V CA, a seconda della configurazione del cablaggio. Verificare sempre l'alimentazione della macchina prima della sostituzione.

5. Posso regolare il timer sul relè?

No. Il G9SA-321-T075 è un modello con ritardo fisso di fabbrica di 7,5 secondi. Altre varianti G9SA offrono tempi regolabili, ma questa unità è fissa secondo le specifiche di progettazione Yamaha.

6. Cosa succede se il relè si guasta?

Se i contatti del relè si usurano o il timer di ritardo non funziona correttamente, il controllo del vuoto potrebbe comportarsi in modo imprevedibile o le funzioni di sicurezza potrebbero non attivarsi correttamente. Si consiglia la sostituzione immediata con parti originali.

7. Come sostituisco il relè?

Spegnere la macchina SMT e isolare il quadro elettrico.
Rimuovere il relè montato su guida DIN (con zoccolo di base, se applicabile).
Inserire il nuovo G9SA-321-T075 nello zoccolo e confermare i collegamenti dei terminali stretti.
Riavviare la macchina e verificare la funzione di controllo del vuoto.

8. Dove posso trovare una sostituzione?

Dai distributori di parti SMT Yamaha o dai fornitori certificati Omron. Assicurarsi che il numero di parte G9SA-321-T075 corrisponda esattamente.

9. Questo relè è intercambiabile con altri modelli?

No. Utilizzare solo G9SA-321-T075 o alternative approvate da Yamaha. L'utilizzo di tempi di ritardo o configurazioni dei contatti diversi potrebbe compromettere la logica di sicurezza della macchina.
