KV7-M2651-00 KHW-M2654-00 YSM10 YSM40R Y-axis pad di gomma antincollisione

KV7-M2651-00 KHW-M2654-00 YSM10 YSM40R Y-axis pad di gomma antincollisione

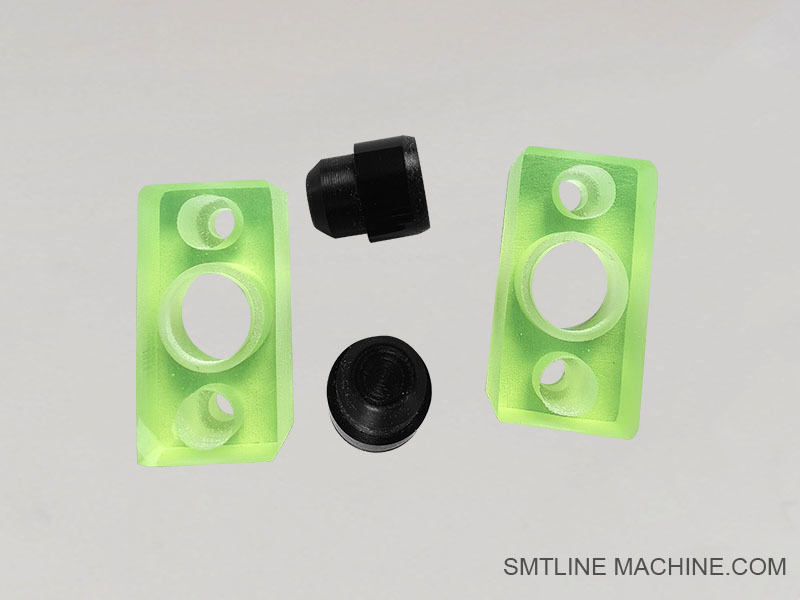

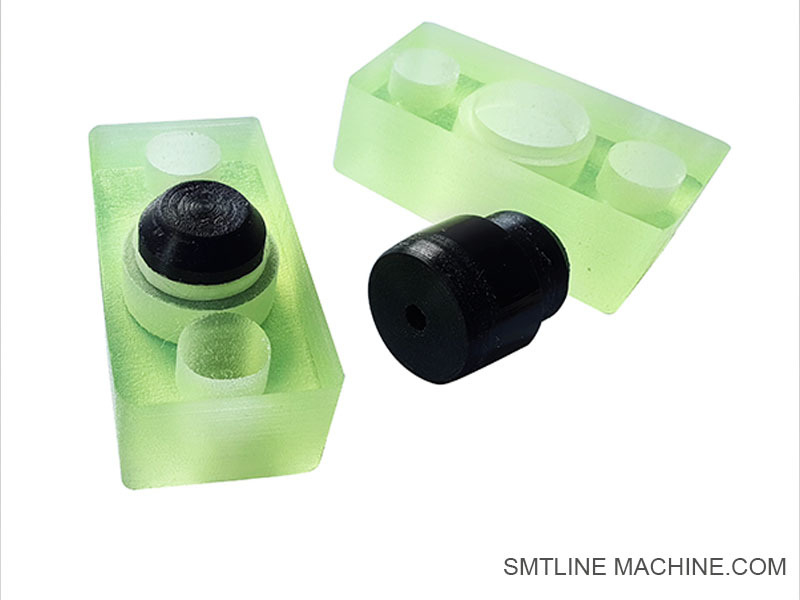

Introduzione al prodotto KV7-M2651-00 / KHW-M2654-00

Pad di gomma anti-colisione per Yamaha YSM10 / YSM40R

Visualizzazione

I KV7-M2651-00 e KHW-M2654-00 sono cuscinetti in gomma anti-colisione a asse Y progettati specificamente per i montatori modulari ad alta velocità Yamaha YSM10 e YSM40R.Questi cuscinetti sono montati sul meccanismo dell'asse Y per assorbire gli urti e prevenire danni meccanici durante movimenti ad alta velocità o interferenze meccaniche inaspettate.

Caratteristiche

Absorbente ad alto impatto: realizzato con gomma industriale per ridurre lo stress meccanico durante la collisione o il sovraccarico.
Disegno OEM Yamaha: fabbricato con precisione per adattarsi alle macchine YSM10 e YSM40R.
Durabile e resistente all'usura: progettato per un uso a lungo termine in funzione continua.
Facile sostituzione: semplice installazione durante la manutenzione di routine senza smontare le strutture principali.

Applicazioni

Installato sul cursore o sul tappo dell'asse Y della rotaia della testa di posizionamento.
Previene il contatto metallo-metallo in situazioni di limite, prolungando la vita delle guide lineari e dei servosistemi.
Generalmente sostituito in macchine che eseguono cicli di movimento ad alta velocità e ad alta frequenza.

Modelli compatibili

Yamaha YSM10
Yamaha YSM40R

Numeri delle parti correlate

KV7-M2651-00 Y-axis pad di gomma
KHW-M2654-00 base di tappo in gomma a asse Y (o forma/lato alternativo del tampone a seconda delle specifiche della macchina)

Accessori correlati ¥ KV7-M2651-00 / KHW-M2654-00

Componenti del sistema antincollisione dell'asse Y

1. KV7-M2652-00 Y-axis pad holder / base

Tenere e fissare il cuscinetto in gomma nella posizione corretta sul telaio o sulla rotaia della macchina.

2. KV7-M9164-00 Y-Axis Linear Rail Stopper

Tappo meccanico per l'estremità del percorso dell'asse Y, spesso utilizzato insieme al cuscinetto di gomma per assorbire la forza in eccesso.

3. KV7-M9165-00

Supporta la rotaia dell'asse Y e integra la posizione di montaggio del cuscinetto di gomma.

4. KV7-M9141-00 Sensore di limite dell'asse YSM10/YSM40R

Utilizzato per rilevare il sovraccarico e attivare la protezione del limite se il cuscinetto di gomma è compresso o mancato.

5. KHW-M9265-00 YSM40R Montaggio di assorbimento degli urti

Un blocco ammortizzante utilizzato in combinazione con il cuscinetto di gomma per un maggiore assorbimento degli urti sulle teste ad alta velocità.

6. KV7-M9167-00 Kit di avvitamento e montaggio

Fissi OEM per fissare il cuscinetto di gomma e il suo supporto al telaio o alla cornice guida.

Numeri delle parti correlate YSM10 / YSM40R Sistema di cuscinetti di gomma ad asse Y

Componenti principali dei cuscinetti in gomma:

KV7-M2651-00 Y-axis Anti-Collision Rubber Pad
KHW-M2654-00 Alternativo/accoppiato Y-axis Pad di gomma o tappo di gomma

Componenti di montaggio e di supporto correlati:

KV7-M2652-00 ¢ supporto/tenitore per il montaggio di una pastiglia di gomma
KV7-M9164-00 Y-axis Rail Mechanical Stopper
KV7-M9165-00 Y-axis guide rail support bracket
KV7-M9167-00 Set di viti per il montaggio di cuscinetti e porta gomma

Componenti di rilevamento e assorbimento associati:

KV7-M9141-00 YSM10/YSM40R Sensore di posizione limite
KHW-M9265-00 Montaggio di assorbimento degli urti per ferrovie ad alta velocità dell'asse Y

Guida alle domande frequenti YSM10 / YSM40R Y-axis Anti-Collision Rubber Pad

Numeri delle parti: KV7-M2651-00 / KHW-M2654-00

1Qual è la funzione di questo cuscinetto di gomma?

Assorbe l'impatto alla fine del percorso dell'asse Y per evitare collisioni meccaniche tra parti in movimento, proteggendo la rotaia, il servomotore e l'assemblaggio della testa.

2Su quali macchine viene utilizzato?

Specificamente progettato per le macchine Yamaha YSM10 e YSM40R ad alta velocità.

3Dove è installato?

Il cuscinetto di gomma è montato alla fine della rotaia o del meccanismo di guida dell'asse Y, agendo come tappo per ammortizzare il sovraccarico o le fermate di emergenza.

4Come faccio a sapere se il cuscinetto di gomma ha bisogno di essere sostituito?

Osservate se la macchina presenta usura visibile, crepe, appiattimento o se emette rumori di impatto insoliti durante l'orientamento dell'asse Y o il movimento limite.

5Cosa succede se non viene sostituito quando viene indossato?

La mancata sostituzione di un cuscinetto indossato può causare:

Danni alle rotaie lineari o agli scivoli
Diminuzione della precisione del movimento
Vibrazioni eccessive o rumore meccanico
Potenziali problemi di allineamento dell'asse Y

6. Sono richiesti sia KV7-M2651-00 che KHW-M2654-00?

Possono essere utilizzati come tappi a sinistra e a destra o a seconda della versione della macchina.

7Posso usare dei cuscinetti di gomma di terzi?

Non è raccomandato, utilizzare parti originali Yamaha per garantire la corretta durezza, adattamento e durata.

8È necessaria una calibrazione speciale dopo la sostituzione della pastiglia?

Generalmente, non è richiesta alcuna taratura, ma è una buona pratica controllare l'asse e limitare il rilevamento dopo l'installazione.

9Quanto spesso deve essere controllato o sostituito?

Ispezionare durante la manutenzione preventiva programmata, in genere ogni 3-6 mesi a seconda dell'utilizzo della macchina.

10Dove posso prendere queste parti?

Sono disponibili tramite distributori autorizzati Yamaha o fornitori certificati di parti SMT.
