Piastra di fissaggio in fibra ottica YS12

Piastra di fissaggio in fibra ottica YS12

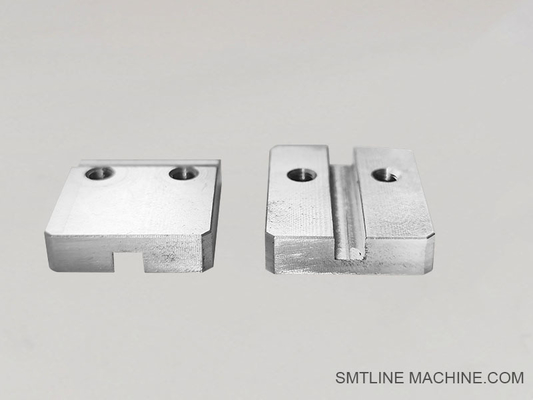

Introduzione al prodotto – Piastra di fissaggio in fibra ottica Yamaha YS12

La piastra di fissaggio in fibra ottica è un componente di montaggio progettato con precisione, utilizzato nella macchina pick-and-place Yamaha YS12. Fissa saldamente i sensori a fibra ottica o le guide di luce in posizione lungo il percorso di trasporto del PCB, garantendo un rilevamento del segnale affidabile e accurato per la presenza dei componenti o il posizionamento della scheda.

Caratteristiche principali:

Montaggio stabile: fornisce una base sicura e resistente alle vibrazioni per le testine dei sensori a fibra ottica.
Elevata precisione di allineamento: lavorata con tolleranze strette per mantenere un allineamento ottico costante.
Costruzione durevole: tipicamente realizzata in alluminio anodizzato o acciaio rivestito per resistere agli ambienti industriali.
Facile regolazione/sostituzione: progettata con fessure di montaggio o fori per viti per una rapida installazione o regolazione dei componenti in fibra.
Compatibilità YS12: specificamente progettata per adattarsi al telaio Yamaha YS12 e alle esigenze di posizionamento dei sensori ottici.

Funzione e applicazione:

Contiene sensori a fibra ottica utilizzati per rilevare la presenza del PCB, l'allineamento dei bordi o il posizionamento dei componenti.
Mantiene una spaziatura e un angolo costanti tra la guida in fibra e il PCB per letture accurate del segnale.
Essenziale nel sottosistema di visione o allineamento della macchina, contribuendo al posizionamento di alta precisione.

Specifiche tipiche:

Materiale: alluminio anodizzato o acciaio rivestito
Finitura: anodizzazione opaca o nera per ridurre l'abbagliamento
Dimensioni: dimensionate per il tipo di sensore ottico YS12 e le zone di posizionamento
Montaggio: montato a vite o a fessura sul telaio YS12

Accessori correlati – Piastra di fissaggio in fibra ottica Yamaha YS12

1. KGB-M7129-00

Testina del sensore a fibra ottica – Montata sulla piastra di fissaggio per rilevare la posizione del PCB o del componente.

2. KGB-M7130-00

Cavo a fibra ottica – Trasmette il segnale luminoso tra la testina del sensore e l'amplificatore.

3. KGB-M7140-00

Unità amplificatore del sensore – Riceve e amplifica i segnali dalla testina del sensore a fibra ottica.

4. KGB-M7150-00

Staffa di regolazione della piastra di fissaggio – Utilizzata per mettere a punto l'allineamento del sensore sulla piattaforma YS12.

5. KGB-M7160-00

Set di viti di montaggio – Fissa la piastra di fissaggio e i componenti del sensore sul telaio della macchina.

6. KGB-M7170-00

Coperchio antipolvere per sensore – Protegge il sensore ottico e la testina in fibra da contaminazione o danni.

7. KGB-M7180-00

Cablaggi del cavo di segnale I/O – Utilizzati per collegare i segnali del sensore al controller principale della macchina YS12.

Codici articolo correlati – Piastra di fissaggio in fibra ottica Yamaha YS12

Componente principale:

KHJ-MC745-00 — Piastra di fissaggio in fibra ottica YS12
La base principale utilizzata per montare saldamente il sensore a fibra ottica in posizione sulla macchina SMT.

Accessori associati:

KHJ-MC748-00 — Staffa per sensore a fibra ottica
Utilizzata per fissare e tenere il sensore sulla piastra di fissaggio con precisione.

KHJ-MC749-00 — Guida per sensore in fibra
Garantisce il corretto allineamento e instradamento del cavo a fibra ottica o della guida di luce.

KHJ-MC750-00 — Coperchio antipolvere per sensore
Coperchio protettivo che protegge il sensore a fibra ottica da polvere o detriti.

KHJ-MC751-00 — Kit di viti di montaggio
Include viti e distanziatori necessari per installare la piastra di fissaggio sul telaio YS12.

KHJ-MC752-00 — Spessore di regolazione dell'altezza
Utilizzato per mettere a punto il posizionamento del sensore o della piastra di fissaggio per un allineamento ottimale.

Sistema di sensori a fibra ottica:

KGB-M7129-00 — Testina del sensore a fibra ottica
KGB-M7130-00 — Cavo a fibra ottica / Guida di luce
KGB-M7140-00 — Unità amplificatore del sensore
KGB-M7180-00 — Cablaggi del cavo di segnale I/O

Guida alle domande frequenti – Piastra di fissaggio in fibra ottica YS12

1. Qual è la funzione della piastra di fissaggio in fibra ottica YS12?

Serve come base di montaggio per tenere i sensori a fibra ottica o le guide di luce in una posizione fissa e precisa per un rilevamento accurato di PCB o componenti nella macchina SMT Yamaha YS12.

2. Con quali macchine è compatibile questa parte?

È progettata specificamente per la serie Yamaha YS12 e potrebbe anche essere compatibile con alcuni altri modelli della serie YS a seconda della configurazione del sensore.

3. Quali componenti sono tipicamente montati su questa piastra?

Testine dei sensori a fibra ottica, guide di luce e, occasionalmente, staffe o amplificatori sono montati sulla piastra di fissaggio per facilitare il rilevamento ottico.

4. Di quali materiali è fatta la piastra di fissaggio?

Di solito realizzata in alluminio anodizzato o acciaio trattato, che offre durata e precisione in ambienti di fabbrica difficili.

5. È necessaria la calibrazione dopo l'installazione della piastra di fissaggio?

Sì. L'allineamento del sensore deve essere verificato e calibrato dopo l'installazione o la regolazione per garantire il corretto funzionamento.

6. Quali problemi potrebbero verificarsi con una piastra di fissaggio danneggiata o disallineata?

I problemi comuni includono:

Rilevamento PCB impreciso
Errori di funzionamento nel rilevamento ottico
Errori della macchina o falsi allarmi durante il trasporto del PCB

7. Con che frequenza devono essere ispezionati la piastra di fissaggio e i suoi sensori?

Si consiglia di ispezionarli settimanalmente o bisettimanalmente come parte della manutenzione ordinaria, soprattutto in ambienti di produzione ad alto volume.

8. Posso utilizzare sensori di terze parti con questa piastra di fissaggio?

È meglio utilizzare sensori e componenti specificati da Yamaha per garantire una corretta compatibilità e funzionamento della macchina.

9. Qual è il codice articolo corretto per la piastra di fissaggio?

Il codice articolo principale è KHJ-MC745-00 per la piastra di fissaggio in fibra ottica YS12.

10. Dove posso acquistare la piastra di fissaggio e gli accessori?

Possono essere ordinati tramite distributori di ricambi SMT Yamaha autorizzati o fornitori verificati.
