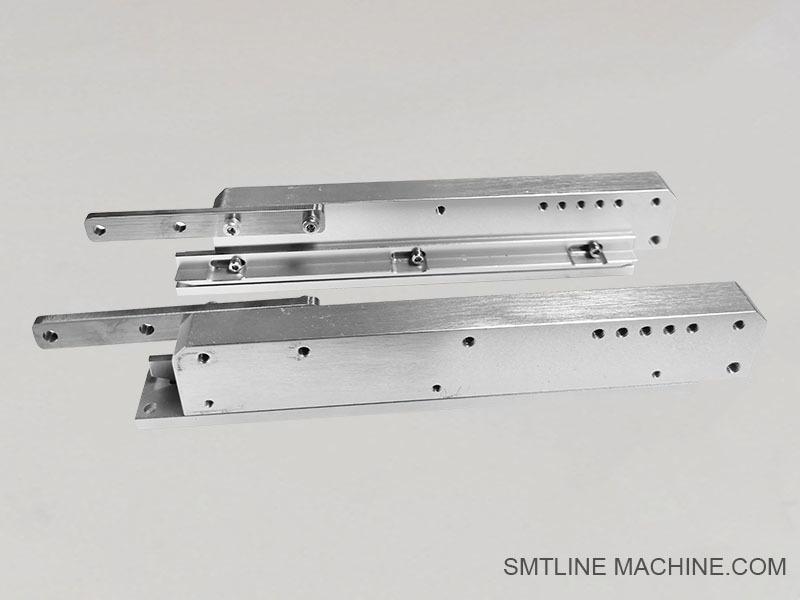

YSM20R 1.2m pista estesa

YSM20R 1.2m Extended Track


Introduzione al Prodotto – Yamaha YSM20R 1.2m Extended Track
Il Track Esteso da 1.2m per la Yamaha YSM20R è un'estensione del trasportatore installata in fabbrica o sul campo, progettata per supportare PCB più grandi o lunghi in ambienti di produzione SMT ad alta velocità. Aumenta la lunghezza massima di gestione PCB della macchina, garantendo un trasporto fluido e un posizionamento preciso per schede di formato esteso.

Caratteristiche Principali:
Supporto PCB Esteso: Aumenta la lunghezza del trasportatore a 1.200 mm, consentendo la gestione di schede extra-lunghe (ad es., strisce LED, unità di retroilluminazione, schede di alimentazione).
Piena Compatibilità: Progettato per un'integrazione senza soluzione di continuità con le macchine di montaggio modulari Yamaha YSM20R.
Trasporto di Precisione: Dotato di cinghie motorizzate ad alta precisione e guide di bloccaggio laterali per un trasferimento stabile delle schede.
Telaio Robusto: La struttura rinforzata supporta PCB grandi e pesanti senza deformazioni o vibrazioni.
Sincronizzazione a Circuito Chiuso: Si sincronizza con il sistema di trasferimento schede interno per un funzionamento in linea continuo.

Specifiche (Tipiche):
Intervallo di Lunghezza PCB Effettiva: Fino a 1.200 mm (a seconda del modello)
Intervallo di Larghezza PCB: Tipicamente 50–510 mm (larghezza standard YSM20R)
Metodo di Trasporto: Cinghia motorizzata a doppia rotaia o a singola rotaia
Costruzione: Telaio in acciaio verniciato a polvere con superficie del trasportatore antistatica
Alimentazione: Integrata dall'unità principale YSM20R o dall'ingresso ausiliario

Applicazioni:
Ideale per illuminazione a LED, schede di controllo automobilistiche, moduli di alimentazione e altri assemblaggi SMT di grande formato
Utilizzato in linee multi-macchina dove le schede lunghe necessitano di elaborazione in linea ininterrotta









Accessori Correlati – YSM20R 1.2m Extended Track

1. Set di Staffe di Supporto per Track
Staffe di montaggio robuste utilizzate per fissare il track esteso al telaio principale della macchina. Assicura la stabilità strutturale.

2. Gruppo Motore di Azionamento
Include il motore, il cambio e le unità sensore che alimentano la cinghia trasportatrice. Appositamente sintonizzato per il controllo del trasferimento di schede lunghe.

3. Cinghia Dentata / Cinghia Trasportatrice
Cinghie di trasporto antistatiche progettate per un trasferimento PCB stabile e a basse vibrazioni lungo la lunghezza estesa.

4. Kit Sensore (Ingresso/Uscita)
Include sensori fotoelettrici o riflettenti per il rilevamento della posizione del PCB, il rilevamento della presenza o l'arresto in caso di errore.

5. Unità di Regolazione della Larghezza (Opzionale)
Meccanismo di regolazione della larghezza del track motorizzato o manuale per l'adattamento a PCB di varie dimensioni durante il cambio linea.

6. Guide Laterali / Guide di Bloccaggio
Aiuta a mantenere i PCB allineati durante il trasporto a lunga distanza. Spesso regolabili o caricati a molla.

7. Piedini di Livellamento o Bulloni di Ancoraggio
Utilizzati per stabilizzare il track esteso sul pavimento della fabbrica e allinearlo con l'altezza del trasportatore YSM20R.

8. Cablaggio (Segnale e Alimentazione)
Kit di cablaggio per collegare i sensori, i motori e i controlli del track esteso al sistema di controllo principale della YSM20R.

9. Copertura del Track o Piastra di Protezione
Schermatura protettiva per impedire l'ingresso di polvere o il contatto accidentale con parti in movimento. Può includere pannelli trasparenti.

10. Trasportatore Buffer in Linea (Opzionale)
Un modulo opzionale installato tra le macchine per memorizzare o mettere in pausa i PCB durante ritardi temporanei a monte/a valle.

Nota:
Tutti gli accessori devono essere abbinati al tipo di track (singola/doppia rotaia) e alla configurazione YSM20R. Alcuni componenti possono differire per le linee di produzione LED o per schede di larghezza personalizzata.









Numeri di Parte Correlati – YSM20R 1.2m Extended Track

1. KHJ-MC120-00
Unità track estesa principale – gruppo trasportatore da 1,2 metri progettato per l'integrazione con YSM20R.

2. KHJ-MC121-00
Set di staffe di montaggio del track – utilizzato per fissare il track esteso al telaio di base YSM20R.

3. KHJ-MC122-00
Unità cinghia trasportatrice – include cinghie dentate antistatiche appositamente dimensionate per track da 1,2 m.

4. KHJ-MC123-00
Gruppo motore di azionamento – motore e set di ingranaggi per alimentare il movimento del trasportatore.

5. KHJ-MC124-00
Kit sensore – include sensori di presenza/posizione PCB e staffe per il rilevamento di ingresso/uscita.

6. KHJ-MC125-00
Set di guide laterali – guide regolabili o fisse per stabilizzare i PCB lunghi.

7. KHJ-MC126-00
Cablaggio – kit di cablaggio di alimentazione e segnale per collegare il track esteso al controller principale YSM20R.

8. KHJ-MC127-00
Set di base di livellamento – ancoraggi a pavimento o piedini di regolazione dell'altezza per livellare il rail esteso.

9. KHJ-MC128-00
Unità di regolazione della larghezza del track (opzionale) – per modifiche automatizzate o manuali della larghezza a seconda delle dimensioni del PCB.

10. KHJ-MC129-00
Copertura protettiva del track – pannello di protezione per la sicurezza e la protezione dalla polvere sull'unità trasportatrice.

Note:
Questi numeri di parte seguono la convenzione di denominazione della serie KHJ di Yamaha.
L'uso effettivo può dipendere dall'utilizzo di sistemi a doppia rotaia o a singola rotaia.
Le linee personalizzate (ad es., la gestione di schede LED) possono richiedere accessori o staffe opzionali.








Guida alle FAQ – Yamaha YSM20R 1.2m Extended Track
1. Qual è lo scopo del track esteso da 1,2 m?
Il track esteso aumenta la capacità di gestione della lunghezza massima del PCB della macchina, consentendo alla YSM20R di supportare PCB di formato lungo (fino a 1,2 metri), come strisce LED, schede di alimentazione o unità di controllo industriali.
2. Il track esteso è standard o opzionale?
È un componente aggiuntivo opzionale, installato in fabbrica o retrofittato sul campo, a seconda della configurazione della linea di produzione e dei requisiti di lunghezza del PCB.
3. Quali macchine sono compatibili con questo track esteso?
È progettato specificamente per la macchina di montaggio modulare Yamaha YSM20R e potrebbe essere compatibile con alcune varianti della piattaforma YSM20 sotto la guida di Yamaha.
4. Come viene alimentato e controllato il track esteso?
Il track è integrato nel sistema di controllo della YSM20R utilizzando un'unità motore dedicata, un kit sensore e un cablaggio di segnale/alimentazione. Funziona in sincronia con il sistema di trasporto principale della macchina.
5. Può gestire PCB pesanti o larghi?
Sì. È dotato di un telaio rinforzato, guide regolabili e cinghie motorizzate per supportare schede di formato pesante o largo con stabilità e precisione.
6. Quali sono i requisiti di manutenzione?
Pulizia regolare delle cinghie e delle guide
Ispezione periodica dei sensori e del cablaggio
Lubrificazione o regolazione della tensione delle cinghie, se necessario
Verifica dell'usura dei piedini di livellamento o dei punti di ancoraggio
7. Quali accessori sono tipicamente necessari durante l'installazione?
Staffe di montaggio
Motore di azionamento e cambio
Set di cinghie e guide
Sensori fotoelettrici
Cablaggio per segnale/alimentazione
Piedini a rotelle o base di livellamento opzionali
8. La larghezza del track può essere regolata automaticamente?
Alcune versioni possono supportare la regolazione della larghezza manuale o motorizzata a seconda della configurazione. Verificare la presenza di unità opzionali come il Kit di Regolazione della Larghezza del Track (ad es., KHJ-MC128-00).
9. Quali sono i problemi comuni e le soluzioni?

10. Dove posso trovare i numeri di parte e la documentazione?
È possibile richiederli da:
Manuali di servizio Yamaha SMT
Distributori autorizzati Yamaha
Posso anche fornire elenchi di numeri di parte (ad es., KHJ-MC120-00 ~ KHJ-MC129-00) e diagrammi su richiesta.
