ZS Feida Acciaio cavo KLJ-MC186-00


ZS Feida Acciaio cavo KLJ-MC186-00




Introduzione al prodotto ZS Feeder Steel Wire Rope KLJ-MC186-00

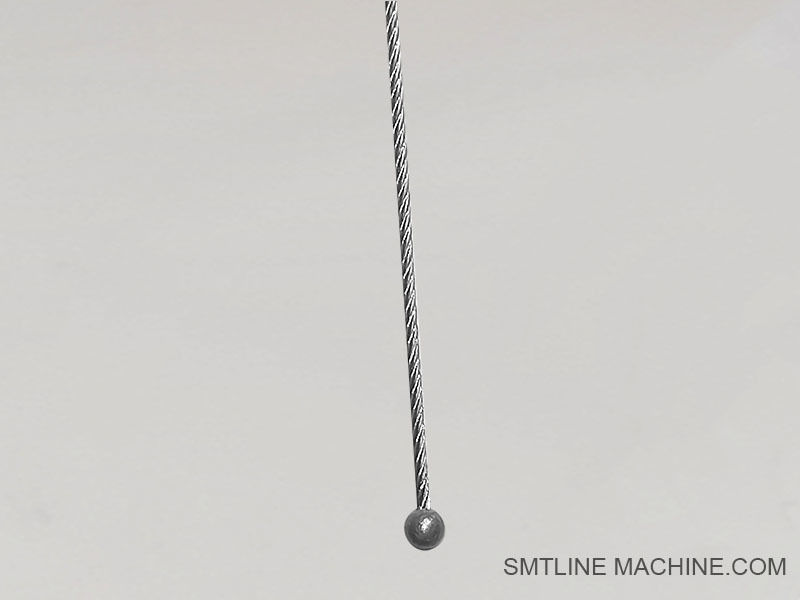

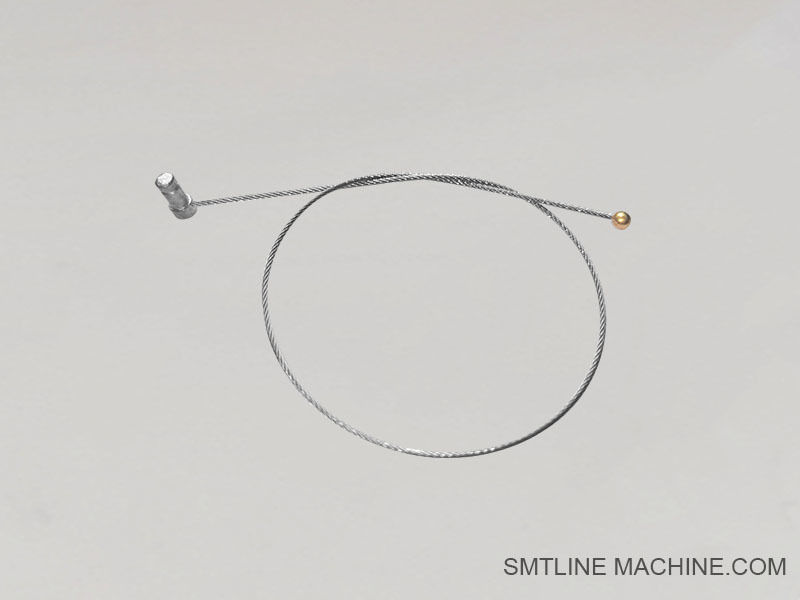

Il KLJ-MC186-00 è un cavo di acciaio ad alta resistenza progettato specificamente per gli alimentatori della serie ZS utilizzati nelle macchine SMT pick-and-place Yamaha / Hanwha.Questo componente svolge un ruolo fondamentale nel mantenimento della tensione e del movimento meccanico richiesti per lo sgusciamento del nastro di copertura e il controllo dell'alimentazione nei meccanismi di caricamento automatico.

Caratteristiche chiave:

Materiale: acciaio inossidabile intrecciato con rivestimento anticorrosione
Applicazione: utilizzato nel meccanismo di tensione e riavvolgimento del nastro di copertura degli alimentatori ZS
Struttura: fili di filo avvolti con precisione per un movimento liscio e privo di vibrazioni
Durabilità: elevata resistenza alla trazione e resistenza alla stanchezza per resistere a lunghi cicli di produzione
Fittura: progettato secondo le specifiche OEM per il numero di parte KLJ-MC186-00; sostituzione a caduta per il sistema di filo di filo originale

Applicazioni tipiche:

Yamaha ZS 8mm / 12mm / 16mm alimentatori
Compatibile con i modelli di alimentatore utilizzati nella serie YSM10 / YSM20 / Sigma G5 / Z:TA-R
Utilizzato nei sistemi automatici di riavvolgimento del nastro di copertura e nei bracci di tensione dell'alimentatore

Scopo:

Garantisce un movimento liscio e un peeling preciso del nastro durante l'alimentazione dei componenti SMT
Mantiene una forza di trazione costante per evitare che il nastro si blocchi
Supporta il funzionamento dell'alimentatore ad alta velocità con un minimo di usura meccanica

Imballaggio e ricambio:

Numero della parte: KLJ-MC186-00
Di solito venduti come singole unità o in serie per la manutenzione dell'alimentatore
Installazione rapida con strumenti minimi

Accessori correlati ¥ KLJ-MC186-00 ZS Feeder Steel Wire Rope

1. Rivolgere la puleggia / ruota guida

Aiuta a guidare la corda di filo d'acciaio in modo regolare durante il rimbalzo del nastro, riduce l'attrito e garantisce una tensione costante.

2- Cappotto di ripiego.

Collega il nastro di filo per avvolgere il nastro di copertura in una bobina.

3. molla di tensione (molla di ritorno del braccio di alimentazione)

Fornisce una forza contraria per mantenere il filo sotto tensione durante il funzionamento dell'alimentatore.

4. Assemblaggio del braccio di tensione dell'alimentatore

La struttura del braccio che lavora con il filo per tirare o rilasciare il nastro di copertura.

5. Clampo a corda / sacchetto di blocco

Fissa entrambe le estremità del filo all'interno dell'assemblaggio di alimentazione, impedendo lo scivolamento o la disconnessione.

6. Copertura nastro piastra guida

Guida il percorso del nastro tra il filo e il rullo del nastro per evitare errori di alimentazione o curling.

7. Alloggiamento del telaio di alimentazione

La struttura principale che tiene il filo, la puleggia, la molla e il percorso del nastro insieme.

8Regolare di tensione del filo

Permette una precisa regolazione manuale della tenuta della corda per prestazioni ottimali di riavvolgimento.

Numeri delle parti correlate ZS Feeder Steel Wire Rope KLJ-MC186-00

1. KLJ-MC186-00

Corda di filo di acciaio Numero principale della parte della corda di filo utilizzata nel controllo della tensione del nastro di ripiegamento.

2. KLJ-MC185-00

La puleggia del filo di acciaio guida il filo di acciaio per ridurre l'usura e garantire un funzionamento regolare.

3. KLJ-MC184-00

Fresco di tensione Fornisce una forza di tensione costante per mantenere la corda stretta.

4. KLJ-MC187-00

Rivolgerà l'albero con il filo di filo per il rivolgimento automatico del nastro di copertura.

5. KLJ-MC183-00

Clampo del filo / legno di fissaggio ️ Fissa le estremità del filo per evitare lo slittamento.

6. KLJ-MC182-00

Assemblaggio del braccio di alimentazione Includono perni di pivot, supporti e componenti del percorso della corda.

7. KLJ-MC188-00

Unità di regolazione Permette l'adeguamento manuale della tensione della corda per prestazioni ottimali.

8. KLJ-MC180-00

Piastra di guida Guida il nastro di copertura attraverso il percorso di riavvolgimento per evitare blocchi.

Nota:
Il numero di parti può variare leggermente a seconda della larghezza dell'alimentatore (8 mm, 12 mm, 16 mm).

Guida alle domande frequenti ZS Feeder Steel Wire Rope KLJ-MC186-00

1Qual e' lo scopo della corda in acciaio KLJ-MC186-00?

Viene utilizzato negli alimentatori della serie ZS per mantenere la tensione nel meccanismo di riavvolgimento del nastro di copertura, assicurando una levigatura liscia del nastro e prevenendo gli ingorghi del nastro durante la produzione SMT.

2Quali macchine e alimentatori usano questo filo d'acciaio?

Compatibile con gli alimentatori della serie Yamaha e Hanwha ZS, comprese le larghezze di nastro da 8 mm, 12 mm e 16 mm comunemente utilizzate nelle macchine pick-and-place YSM e Sigma SMT.

3Quanto spesso si deve ispezionare o sostituire il filo?

Si raccomanda un controllo visivo regolare durante la manutenzione di routine e sostituire se ci sono segni di logoramento, corrosione o perdita di tensione.

4Quali sono i segni comuni di una corda di filo che non funziona?

Problemi di riavvolgimento del nastro o tensione incoerente
Usura visibile o fili rotti sulla corda di filo
Aumento degli errori dell'alimentatore in relazione all'alimentazione o allo sbucciamento del nastro

5- Si può sostituire il filo senza smontare l'intero alimentatore?

Sì, la sostituzione di solito può essere effettuata rimuovendo il coperchio dell'alimentatore e accedendo al cavo di filo e agli impianti di tensione.

6Sono necessari accessori per sostituire il filo?

Si raccomanda di ispezionare e eventualmente sostituire i componenti correlati come la molla di tensione, le pulegge, le pinze e le piastre di guida per garantire il corretto funzionamento.

7Come regolare la tensione del filo dopo la sostituzione?

Utilizzare l'unità di regolazione della tensione dell'alimentatore (se disponibile) per regolare la tensione della corda di filo per riavvolgere il nastro liscio senza scivolamento o eccessiva tensione.

8Dove posso trovare pezzi di ricambio originali?

I distributori autorizzati Yamaha o Hanwha e i fornitori di parti SMT di solito hanno in magazzino questi componenti.

9Cosa succede se il filo si rompe durante la produzione?

Il guasto del filo può causare errori di alimentazione del nastro, errori di alimentazione dei componenti o fermo macchina a causa di ingorghi del nastro e malfunzionamenti dell'alimentatore.

10- C'è una guida di manutenzione per il sistema di filo?

Sì, la manutenzione regolare include pulizia, ispezione, regolazione della tensione e sostituzione tempestiva.
