ZS Feida copertura dei rifiuti

Copertura per rifiuti ZS Feida

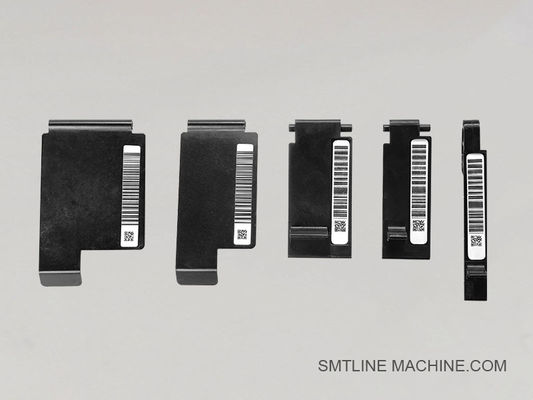

Introduzione al prodotto – Copertura per nastro di scarto ZS Feeder

La copertura per nastro di scarto ZS Feeder è un accessorio appositamente progettato per l'uso nella produzione SMT per raccogliere e gestire il nastro di copertura rimosso dalle bobine dei componenti durante il processo di alimentazione automatica. È compatibile con gli alimentatori di tipo ZS, comunemente presenti nelle macchine pick-and-place Yamaha e Hanwha.

Caratteristiche principali:

Raccolta efficiente dei rifiuti: guida e copre il nastro di copertura rimosso in una bobina o un vassoio, prevenendo grovigli e detriti sulla macchina.
Struttura durevole: realizzata in plastica antistatica e ad alta resistenza o metallo leggero, resistente all'usura e alle vibrazioni della macchina.
Installazione rapida: facile da montare direttamente sull'alimentatore senza attrezzi o modifiche aggiuntive.
Migliora la sicurezza e la pulizia sul posto di lavoro: mantiene l'area di produzione ordinata gestendo efficacemente i rifiuti di nastro.
Supporto di riavvolgimento opzionale: alcuni modelli consentono l'integrazione con riavvolgitori automatici di nastri di scarto.

Applicazioni:

Compatibile con gli alimentatori della serie ZS, tipicamente utilizzati sulle piattaforme Yamaha YSM / Z:TA-R / Sigma-G5.
Adatto per alimentatori da 8 mm / 12 mm / 16 mm (diverse dimensioni disponibili).
Comunemente utilizzato in:

Elettronica di consumo
Elettronica automobilistica
Linee di assemblaggio LED

Accessori correlati – Copertura per nastro di scarto ZS Feeder

1. Bobina di riavvolgimento del nastro di copertura

Una bobina staccabile o integrata progettata per raccogliere automaticamente il nastro di copertura rimosso mentre l'alimentatore avanza i componenti. Impedisce che il nastro allentato interferisca con il funzionamento della macchina.

2. Clip di montaggio / Blocco a scatto

Una clip a fissaggio rapido o una linguetta di bloccaggio che fissa la copertura del nastro di scarto sul corpo dell'alimentatore senza attrezzi. Diverse dimensioni disponibili per varie larghezze di alimentatore ZS (8 mm, 12 mm, 16 mm, ecc.).

3. Tubo guida nastro antistatico

Un tubo in plastica antistatica o rivestito in silicone che incanala il nastro di copertura dal punto di rimozione nella scatola o nella bobina del nastro di scarto. Previene l'accumulo di elettricità statica e l'inceppamento.

4. Piastra a molla o braccio di guida

Una striscia a molla di tensione o un braccio di guida utilizzato per mantenere la pressione e dirigere il nastro di copertura senza problemi nell'unità di raccolta dei rifiuti.

5. Scatola per nastro di scarto (opzionale)

Per alcune configurazioni manuali, una piccola scatola di raccolta o un vassoio viene montato sotto l'alimentatore per raccogliere il nastro di copertura rimosso invece di riavvolgerlo.

6. Piastra adattatore specifica per alimentatore ZS

Per alcune versioni dell'alimentatore ZS, potrebbe essere necessaria una piastra adattatore o un distanziatore per montare saldamente la copertura del nastro di scarto, a seconda della generazione dell'alimentatore o del modello della macchina.

Nota:
Gli accessori di cui sopra possono variare leggermente a seconda della larghezza dell'alimentatore e del tipo di piattaforma della macchina (ad esempio, Yamaha YSM10, YSM20, Sigma-G5).

Codici articolo correlati – Copertura per nastro di scarto ZS Feeder

KJW-M119B-00X – Copertura per nastro di scarto per alimentatore ZS standard da 8 mm
Per larghezza nastro da 8 mm; più comunemente utilizzato sulle serie Yamaha YSM e sulle macchine Sigma G5.

KJW-M119C-00X – Copertura per nastro di scarto per alimentatore ZS da 12 mm
Utilizzato per nastro da 12 mm; struttura leggermente più ampia con guida del nastro migliorata.

KJW-M119D-00X – Copertura per nastro di scarto per alimentatore ZS da 16 mm
Progettato per larghezze di nastro maggiori; può includere un telaio più robusto e un percorso del nastro più lungo.

KJW-M119E-00X – Copertura per nastro di scarto per alimentatore ZS da 24 mm
Meno comune, utilizzato per componenti più grandi come connettori o circuiti integrati.

KJW-M1300-00X – Bobina di riavvolgimento del nastro di copertura per alimentatori ZS
Bobina di riavvolgimento automatica opzionale per raccogliere il nastro di copertura rimosso.

KJW-M1310-00X – Clip di montaggio o chiusura a scatto
Utilizzato per fissare la copertura del nastro di scarto al corpo dell'alimentatore.

KJW-M1320-00X – Tubo guida nastro di copertura (antistatico)
Incanalare il nastro di copertura nella bobina o nella scatola senza inceppamenti o scariche elettrostatiche.

KJW-M1330-00X – Molla di tensione del nastro di scarto
Mantiene un movimento uniforme del nastro attraverso il canale della copertura dei rifiuti.

Guida alle domande frequenti – Copertura per nastro di scarto ZS Feeder

1. A cosa serve la copertura per nastro di scarto ZS Feeder?

La copertura per nastro di scarto ZS Feeder viene utilizzata per guidare e gestire il nastro di copertura rimosso dalle bobine dei componenti durante l'alimentazione SMT. Aiuta a mantenere pulita l'area della macchina, riduce il rischio di grovigli di nastro e migliora la stabilità dell'alimentazione.

2. Con quali alimentatori è compatibile?

È progettato specificamente per gli alimentatori della serie ZS, comunemente utilizzati su:

Yamaha YSM10 / YSM20 / YSM20R
Yamaha Z:TA-R
Yamaha Sigma G5 / G5S

Sono disponibili modelli per diverse larghezze di nastro: 8 mm, 12 mm, 16 mm, 24 mm.

3. La copertura del nastro di scarto è necessaria per il funzionamento?

Sebbene non sia strettamente necessario per la funzione dell'alimentatore, è altamente raccomandato per:

Prevenire l'accumulo di nastro di copertura nella macchina
Evitare errori di alimentazione causati da nastro allentato
Migliorare la sicurezza dell'operatore e la pulizia della macchina

4. Supporta il riavvolgimento del nastro di copertura?

Sì. Alcuni modelli includono o supportano bobine di riavvolgimento del nastro di copertura opzionali, che arrotolano automaticamente il nastro rimosso.
Se non viene utilizzata alcuna bobina, il nastro viene solitamente guidato in una scatola o un vassoio per i rifiuti.

5. Quali sono i codici articolo tipici?

Copertura da 8 mm: KJW-M119B-00X
Copertura da 12 mm: KJW-M119C-00X
Copertura da 16 mm: KJW-M119D-00X
Copertura da 24 mm: KJW-M119E-00X
Bobina di riavvolgimento: KJW-M1300-00X
Chiusura di bloccaggio: KJW-M1310-00X

6. Di quali materiali è fatto?

La maggior parte delle coperture sono realizzate in:

Plastica antistatica o
Lega di alluminio leggera, a seconda del modello

Questi materiali sono selezionati per ridurre le scariche elettrostatiche e garantire la durata in caso di vibrazioni della macchina.

7. Come installare la copertura del nastro di scarto?

L'installazione è solitamente senza attrezzi:

Allineare la copertura sopra l'uscita della guida del nastro
Premere o agganciarla sulla fessura dell'alimentatore
Fissare con un fermo o un blocco a molla, se applicabile

8. Come mantenere la copertura del nastro di scarto?

Quotidiano: rimuovere i detriti, controllare eventuali blocchi
Settimanale: ispezionare il percorso di guida per usura o disallineamento
Mensile: assicurarsi che le molle e i fermi siano intatti, soprattutto se viene utilizzato il riavvolgitore

9. Una copertura per rifiuti può essere utilizzata per più larghezze di nastro?

No. Ogni copertura è adattata per una specifica larghezza del nastro (ad esempio, 8 mm, 12 mm). L'utilizzo della misura sbagliata può causare inceppamenti o una guida impropria del nastro.

10. Quali problemi possono verificarsi senza una copertura per rifiuti?

Nastro di copertura aggrovigliato all'interno della macchina
Il nastro interferisce con il movimento della testa di prelievo
Aumento dell'accumulo di elettricità statica sul nastro
Errori di posizionamento dei componenti dovuti a visione bloccata o interferenza meccanica
