Alimentatore pneumatico Samsung 12mm ad alta precisione per il posizionamento dei componenti

Alimentatore pneumatico Samsung 12mm

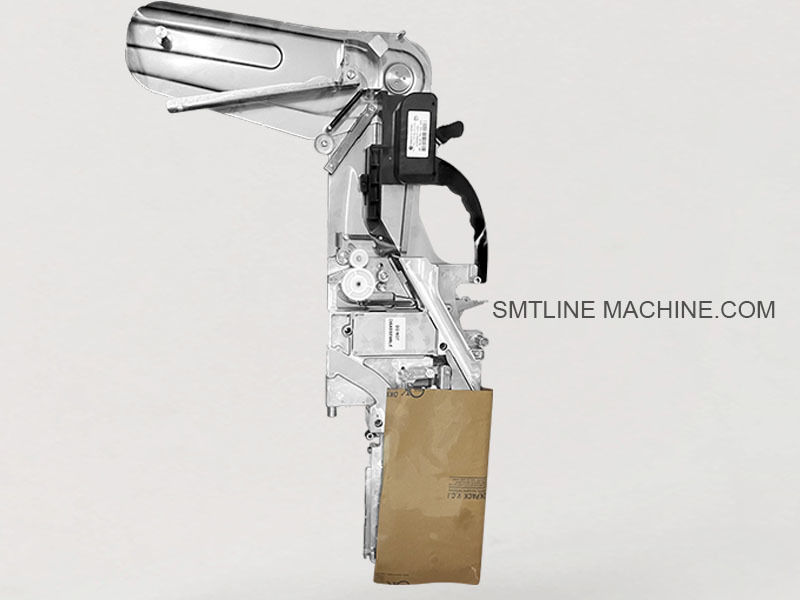

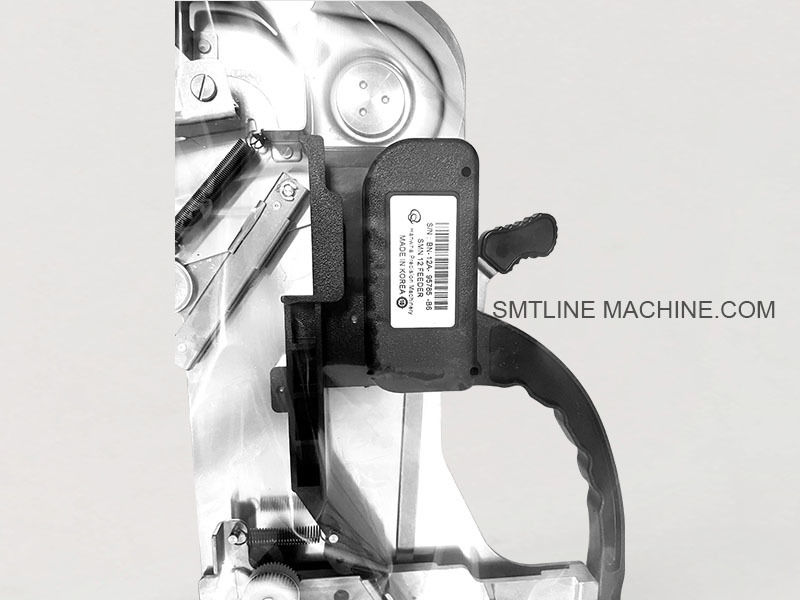

Introduzione al prodotto – Alimentatore pneumatico Samsung da 12 mm

L'alimentatore pneumatico Samsung da 12 mm è un alimentatore a nastro affidabile, ad aria compressa, progettato per fornire componenti a montaggio superficiale da nastri trasportatori da 12 mm alle macchine di posizionamento SMT Samsung. È ampiamente utilizzato su piattaforme di vecchia generazione come CP40, CP45 e CP60 che si basano sulla tecnologia degli alimentatori pneumatici.

Caratteristiche principali

Funzionamento pneumatico: utilizza aria compressa per azionare l'avanzamento del nastro
Compatibile con nastri trasportatori da 12 mm, ideale per alimentare componenti passivi più grandi, piccoli circuiti integrati o dispositivi di alimentazione
Adatto per macchine Samsung serie CP di prima generazione
Offre indicizzazione ad alta velocità e posizionamento stabile dei componenti
Design meccanico robusto con requisiti di manutenzione minimi

Specifiche

Larghezza del nastro: 12 mm
Tipo di azionamento: pneumatico (meccanismo a cilindro pneumatico)
Passo dei componenti: regolabile (in genere passi da 4 mm, 8 mm o 12 mm)
Fonte di alimentazione: aria compressa (in genere 0,4–0,6 MPa)
Metodo di alimentazione: indicizzazione passo-passo ad aria compressa
Supporto bobina: bobine standard fino a 13"/15"

Applicazioni

Ideale per la fornitura di componenti più grandi come:

Diodi e MOSFET
Condensatori elettrolitici
Piccoli relè
Componenti chip 1206 e 1210
Comunemente utilizzato in ambienti di produzione SMT ad alto volume per:

Elettronica di consumo
PCB automobilistici
Schede LED

Compatibilità

Funziona con le piattaforme di alimentazione pneumatiche Samsung, tra cui:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Serie CP60

Accessori correlati – Alimentatore pneumatico Samsung da 12 mm

1. Componenti meccanici

Guida nastro (Binario nastro / Binario trasportatore)
Garantisce un'alimentazione fluida e precisa del nastro dei componenti da 12 mm.

Spingitore/separatore nastro di copertura
Solleva e separa il nastro di copertura per esporre i componenti per il prelievo.

Piastra di copertura superiore/morsetto
Mantiene il nastro in posizione e ne impedisce il sollevamento durante l'avanzamento.

Perno di bloccaggio/manopola dell'alimentatore
Fissa l'alimentatore nella fessura dell'alimentatore sulla macchina (ad es. chiusura di bloccaggio o perno a sgancio rapido).

Portabobina/albero della bobina del nastro
Contiene le bobine dei componenti (in genere 13” o 15”) in posizione per lo svolgimento.

2. Componenti pneumatici

Cilindro pneumatico (attuatore di alimentazione)
Fornisce il movimento lineare per far avanzare il nastro di un passo alla volta.

Asta di spinta pneumatica/collegamento scorrevole
Trasferisce il movimento dal cilindro pneumatico al meccanismo di avanzamento del nastro.

Molla di ritorno
Ripristina il meccanismo scorrevole dopo ogni corsa di avanzamento.

Connettori per tubi dell'aria/raccordi a innesto rapido
Consente il collegamento all'alimentazione di aria compressa.

Silenziatore o silenziatore (opzionale)
Riduce il rumore dell'aria durante lo sfiato.

3. Strumenti di manutenzione e test

Dima di calibrazione/dispositivo di allineamento dell'alimentatore
Utilizzato per testare e allineare gli alimentatori all'esterno della macchina.

Scatola di test manuale
Fornisce il controllo manuale dell'aria per i test di alimentazione fuori macchina.

Spazzole per la pulizia dell'alimentatore
Rimuove polvere e detriti dalle guide e dalle parti in movimento.

Rack di stoccaggio dell'alimentatore
Per lo stoccaggio organizzato di più alimentatori quando non in uso.

Queste parti sono essenziali per garantire:

Alimentazione fluida del nastro
Corretto allineamento
Prelievo affidabile dei componenti
Facile installazione/rimozione durante la produzione

Numeri di parte correlati – Alimentatore pneumatico Samsung da 12 mm (inglese)

1. Componenti meccanici

2. Componenti pneumatici

3. Strumenti di test e manutenzione

Questi numeri di parte coprono gli articoli più comunemente sostituiti e sottoposti a manutenzione nel sistema di alimentazione a nastro pneumatico Samsung da 12 mm, garantendo prestazioni costanti nella produzione SMT.

Guida alle domande frequenti – Alimentatore pneumatico Samsung da 12 mm

1. A cosa serve l'alimentatore pneumatico Samsung da 12 mm?

È progettato per alimentare nastri trasportatori larghi 12 mm contenenti componenti a montaggio superficiale come resistenze, condensatori, piccoli circuiti integrati e dispositivi di alimentazione più grandi nelle macchine SMT Samsung serie CP utilizzando aria compressa per l'avanzamento del nastro.

2. Quali macchine SMT sono compatibili con questo alimentatore?

Compatibile con le piattaforme di alimentazione pneumatiche Samsung, tra cui:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Serie CP60

Questi modelli utilizzano alimentatori pneumatici anziché elettrici.

3. Come funziona l'alimentatore?

L'alimentatore utilizza un cilindro ad aria compressa per far avanzare il nastro passo-passo, esponendo il componente successivo per il prelievo da parte della testa di posizionamento della macchina.

4. Quale pressione dell'aria è richiesta?

La pressione di esercizio tipica è compresa tra 0,4 e 0,6 MPa (4–6 bar). Una corretta pressione dell'aria è fondamentale: una pressione troppo bassa causa guasti nell'alimentazione; una pressione troppo alta può danneggiare il nastro o i componenti.

5. Quali tipi e dimensioni di nastro supporta?

Larghezza del nastro: 12 mm
Nastro dei componenti: nastro di plastica o carta goffrata
Componenti tipici: resistenze chip più grandi (1206, 1210), diodi, piccoli relè, condensatori elettrolitici.

6. Quali sono i problemi comuni e i suggerimenti per la risoluzione dei problemi?

7. Quali parti devono essere comunemente sostituite?

Cilindro pneumatico (J70541004A)
Molla di ritorno (J90651007A)
Guida nastro (J66021002A)
Spingitore nastro di copertura (J66011003A)
Perno di bloccaggio/manopola (J70613008A)
Connettori per tubi dell'aria (J70631015A)

8. Come posso testare o calibrare l'alimentatore?

Utilizzare una dima di calibrazione dell'alimentatore (J13013001A) o una scatola di test manuale (J13014002A) per simulare i cicli di alimentazione e verificare il corretto avanzamento del nastro all'esterno della macchina SMT.

9. Supporta il riavvolgimento del nastro di copertura?

Le bobine di riavvolgimento del nastro di copertura opzionali (ad es. J13014004A) potrebbero essere disponibili, ma non sono standard su tutti i modelli.

10. Qual è il programma di manutenzione consigliato?

Quotidiano: pulire il percorso del nastro, controllare la presenza di detriti
Settimanale: controllare la pressione dell'aria e i tubi flessibili, ispezionare le molle e le parti in movimento
Mensile: lubrificare il cilindro se necessario, sostituire le parti meccaniche usurate
Trimestrale: eseguire un'ispezione completa e ricostruire se necessario
