Alimentatore di precisione Samsung CWEF-YE8-V7 per un montaggio efficiente dei componenti

CWEF-YE8-V7 alimentatore Samsung

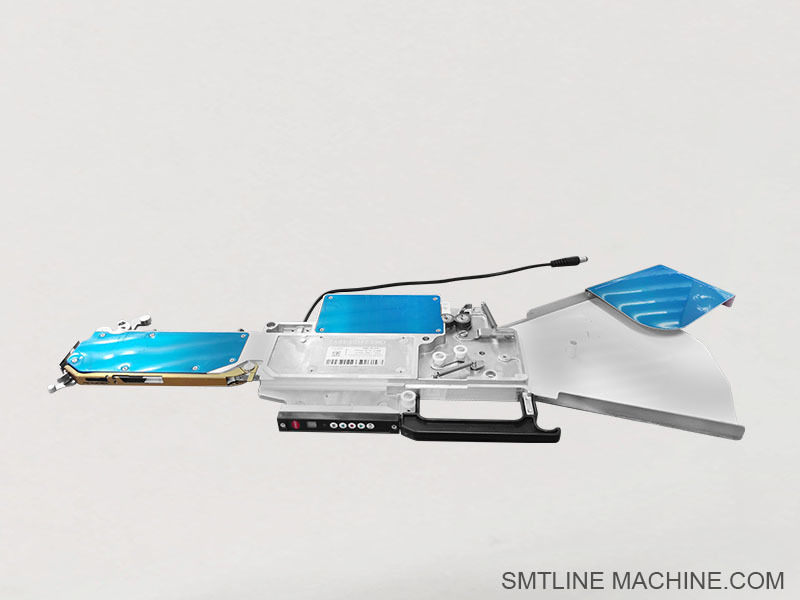

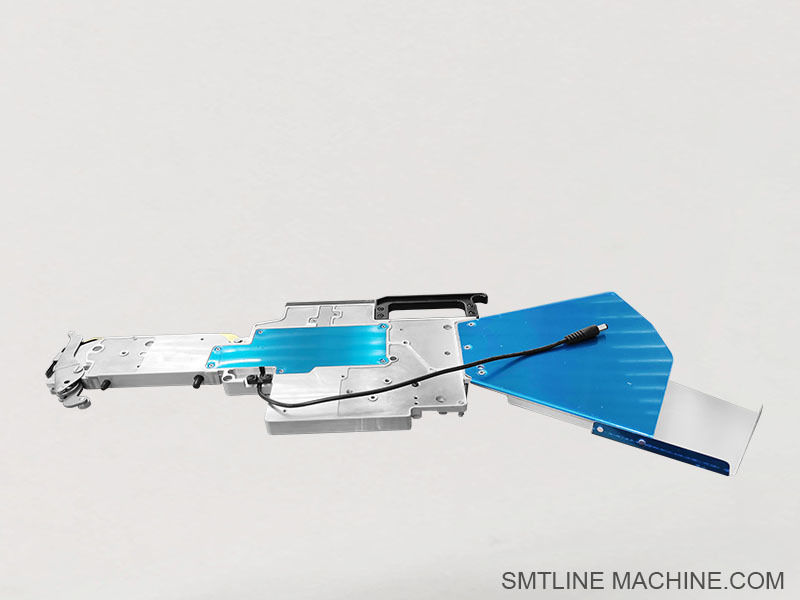

Introduzione al prodotto Samsung CWEF‐YE8‐V7 Feeder

Il Samsung CWEF‐YE8‐V7 è un alimentatore elettrico ad alte prestazioni da 8 mm progettato per l'integrazione senza soluzione di continuità con le macchine SMT Samsung/Hanwha (apparecchi simili alla serie SM/CP/SE).Questo alimentatore intelligente fa avanzare in modo affidabile le bobine di nastro per le resistenze del chip, condensatori e piccoli componenti passivi durante l'assemblaggio SMT ad alta velocità.

Caratteristiche chiave

Il sistema di azionamento elettrico garantisce un'alimentazione precisa con impostazioni di passo regolabili senza bisogno di aria pneumatica
Compatibilità con nastro da 8 mm, formato standard per componenti di chip comunemente utilizzati
Compatibilità SME/SM/CP/Hanwha, ampiamente supportata negli ecosistemi di piattaforme pick-and-place di Samsung
Un'integrazione affidabile di codificatore e sensore, che impedisce errori di alimentazione del nastro e migliora la precisione di selezione dei componenti
Costruzione compatta e robusta, progettata per adattarsi a banchi di alimentazione densamente accumulati e supportare cambiamenti rapidi

Specificità tipiche

Larghezza del nastro: 8 mm (standard)
Azionamento dell'alimentatore: motore elettrico con microcontrollore integrato
Interfaccia: connettore Samsung/Hanwha SM/CP
Configurazione dei pin: tipicamente disponibili versioni da 4 o 5 pin
Montaggio: compatibile con i supporti di cassette ECM standard nelle linee Samsung / Hanwha

Applicazioni

Utilizzato nell'assemblaggio di montaggio superficiale Samsung / Hanwha per posizionamento ad alto volume e precisione
Ideale per la lavorazione di componenti di chip (0805, 0603, 1206) e di piccoli passivi
Supporta serie di prodotti ad alta miscela con frequenti cambi di alimentatore a causa del design di carico/scarico rapido

Compatibilità e opzioni di acquisto

Spesso venduti usati o ristrutturati tramite fornitori di parti SMT, testati con garanzia
Varianti multiple disponibili: stili di connettore a 4 / 5 pin, alcuni con logica di controllo V7 aggiornata
Generalmente disponibile in configurazioni CP40, SM-series e da 8 mm.

Accessori correlati Samsung CWEF-YE8-V7 Feeder

1. Parti di ricambio per alimentatori

Copertura dell'alimentatore / piastra di copertura
Utilizzato per tenere saldamente il nastro portante ed evitare che si impigli o si solleva.

Nastro guida / piastra guida
Garantisce un'alimentazione regolare e accurata del nastro da 8 mm durante il funzionamento ad alta velocità.

Assemblaggio del pulsante / pulsante del nastro
Mantiene la pressione e l'allineamento del nastro di copertura durante l'alimentazione.

Sensore a nastro / sensore terminale
Rileva la presenza o l'estremità del nastro; garantisce un accurato rilevamento dei componenti.

2. Parti meccaniche e di guida

Motore alimentatore / motore passo a passo
Alimenta il meccanismo di alimentazione interno (gli alimentatori elettrici utilizzano motori integrati).

Set di ingranaggi / Casella
Trasferisce la coppia dal motore ai pignoni dell'alimentatore; può consumarsi nel tempo.

Fabbricazione di piastre di alimentazione
Aiuta a ruotare o stabilizzare il rullo del nastro durante il funzionamento.

Manopola di blocco / clip di fissaggio
Utilizzato per fissare l'alimentatore alla banca di alimentazione o allo slot della macchina di pick-and-place.

3. Componenti elettrici

PCB di alimentazione (controllo)
Gestisce la logica motoria e comunica con l'interfaccia della macchina SMT.

Cavo di alimentazione / imbracatura del connettore
Collega l'alimentatore al segnale di controllo e all'alimentazione (in genere a 4 o 5 pin a seconda del modello).

Tavola sensore dell'alimentatore
Opzionale per monitorare il movimento del nastro, la posizione del nastro di copertura o il rilevamento degli errori.

4. Strumenti di calibrazione e manutenzione dell'alimentatore

Jig di calibrazione dell'alimentatore
Utilizzato per testare e calibrare alimentatori elettrici al di fuori della macchina SMT.

Rivilatore di nastro / bobina di raccolta del nastro
Raccoglie il nastro di copertura durante l'alimentazione per evitare interferenze o intricciamenti.

Kit di pulizia / lubrificanti
Per la manutenzione di parti meccaniche quali rulli, ingranaggi e rotaie guida.

5. Rack di alimentazione / magazzino

Corsetto di stoccaggio dell'alimentatore
Carrello mobile per l'organizzazione e la conservazione di più alimentatori.

Scaffalatura di alimentazione (ESD-safe)
Tenitore di alimentazione di sicurezza statica per le operazioni di carico e scarico.

Numeri delle parti correlate Samsung CWEF-YE8-V7 Feeder

1. Componenti meccanici

J66021001A
J66011003A ¢ Assemblaggio del nastro di copertura
J70613008A ️ Pin di blocco / manubrio di blocco
J66031011A ️ Assemblaggio di copertura superiore
J66031017A ¢ piastra di copertura laterale

2. Azionamento e componenti elettrici

J90551427A ️ Assemblaggio del motore dell'alimentatore
J90651417A ′ Unità di trasmissione
J91751403A Motor pulley / accoppiamento
J67031002A PCB per sensori a nastro
J90851407A √ Pannello di controllo principale dell'alimentatore
J66011002A Cable/connettore di segnale di alimentazione

3. Strumenti di taratura e manutenzione

J13013001A Jig di calibrazione dell'alimentatore / apparecchio di prova
J67021010A ¢ Assemblaggio del sensore di fine nastro
J66031013A ️ supporto di fissaggio del nastro guida
J13014004A

4. Accessori opzionali e generali

J13012003A
J25052013A Motore a ripiegamento con nastro di copertura
J66031022A ️ Piastra di molla (braccia di compressione)
J67041001A Sensore di codifica per il movimento del nastro

Guida alle domande frequenti Samsung CWEF-YE8-V7 alimentatore elettrico

1Per che cosa viene utilizzato l'alimentatore CWEF-YE8-V7?

Si tratta di un alimentatore elettrico da 8 mm utilizzato per fornire componenti di montaggio superficiale (in genere 0402, 0603, 0805, ecc.) da bobine di nastro a macchine pick-and-place Samsung / Hanwha come SM, CP e serie DECAN.

2Con quali macchine è compatibile?

Il CWEF-YE8-V7 è compatibile con varie piattaforme SMT Samsung/Hanwha, tra cui:

SM320, SM421, SM471, SM482
CP40, CP45, CP60
Serie DECAN S1/S2 e SME
Controllare le specifiche del banco di alimentazione del modello per assicurare la compatibilità (versioni a 4 o 5 pin).

3E' elettrico o pneumatico?

È azionato elettricamente, utilizzando un motore integrato e un circuito integrato di controllo.

4Quali dimensioni di componenti supporta?

Supporta il nastro standard da 8 mm, che viene tipicamente utilizzato per piccoli componenti passivi come:

0402, 0603, 0805 resistori e condensatori
Piccoli circuiti integrati o LED in nastro in rilievo o carta da 8 mm

5Come viene alimentato e controllato l'alimentatore?

L'alimentatore è collegato alla macchina tramite un'interfaccia elettrica a 4 o 5 pin ed è controllato dal software della macchina SMT.

6Quali sono i sintomi comuni di insufficienza?

Interferenze o errori di alimentazione
Motore non avanzando il nastro
Nessuna risposta o riconoscimento dalla macchina
Nastro di copertura non si sbuccia correttamente

Questi possono indicare problemi con il motore, il sensore, PCB o disallineamento meccanico.

7- Quali sono le parti sostitutive comuni?

Righe di guida del nastro (J66021001A)
Motore assemblato (J90551427A)
Il numero di marcia è il numero di marcia.
PCB a nastro sensore (J67031002A)
Spinta a nastro di copertura (J66011003A)

8- Come viene mantenuto l'alimentatore?

Pulisci regolarmente il percorso del nastro per evitare l'accumulo
Controllare il funzionamento dell'attrezzatura e del motore durante il periodo di inattività
Sostituire immediatamente le parti usurate o disallineate
Utilizzare un giug di taratura per testare il movimento del alimentatore offline

9Supporta il rivolgimento del nastro di copertura?

Sì, può essere dotato di un rullo di ripiegamento del nastro di copertura (ad esempio, J13014004A), che aiuta a gestire i rifiuti di nastro in modo pulito durante la produzione.

10Come posso identificare la versione o il tipo di connettore?

Controllare l'etichetta o il connettore posteriore:

Versione a 4 pin: compatibilità con macchine più vecchie
Versione a 5 pin: modelli più recenti o sistemi di feedback migliorati
Cerca anche la versione del firmware o la marcatura "V7".
