Sistema di ispezione a maglia d'acciaio Yamaha YV100 ad alta precisione per la produzione di PCB

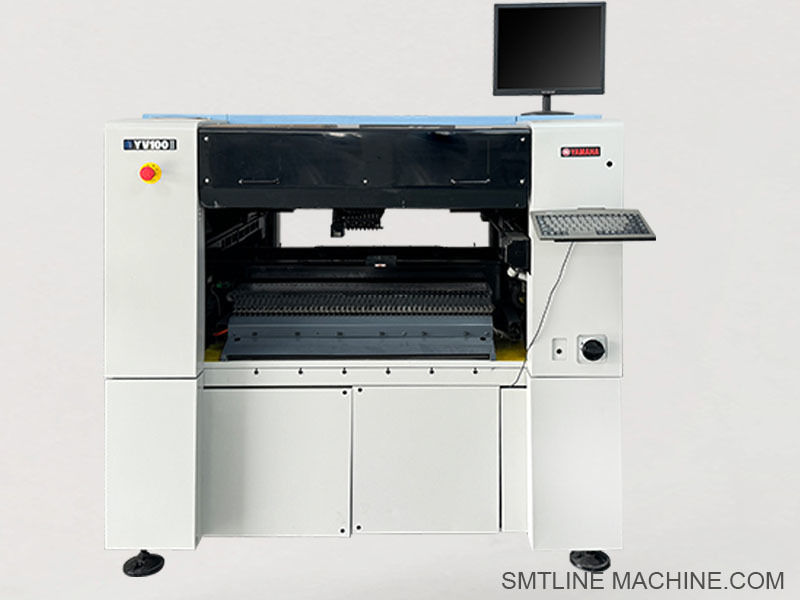

Macchina di ispezione a rete metallica Yamaha YV100​
La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida



Macchina di ispezione / prelievo e posizionamento a rete metallica Yamaha YV100 (YV100X)

Un'unità di posizionamento e ispezione a montaggio superficiale (SMT) a media velocità e alta precisione, popolarmente nota come macchina di ispezione a rete metallica YV100, combina capacità di prelievo e posizionamento rapide con ispezione visiva integrata utilizzando telecamere multi-visione ad alta risoluzione.

Questa macchina è ideale per la produzione a medio lotto e gli assemblaggi elettronici complessi, in particolare dove sia la velocità che la precisione sono cruciali.

Caratteristiche principali

Posizionamento a media velocità: fino a ~18.000 componenti/ora (~0,2 sec per chip) e ~2.100 QFP/ora (~1,7 sec per QFP)
Precisione eccezionale: ±0,05 mm (50 μm) di precisione di posizionamento, ±0,03 mm (30 μm) di ripetibilità completa
Sistema a circuito chiuso a doppio azionamento: garantisce un controllo motorizzato coerente con alta affidabilità
Ampia gamma di componenti: da micro chip 0201 a grandi QFP/BGA/CSP da 32 mm
Visione ad alta risoluzione: utilizza due telecamere multi-visione per verificare il prelievo, l'allineamento e le ispezioni delle sfere di saldatura dei componenti
Supporto per ugelli speciali: il design dell'ugello volante Yamaha riduce i tempi morti, ideale per componenti di forma irregolare o sensibili&x20;
Integrazione SMT: compatibile con alimentatori standard da 8–56 mm, vassoi, stick, formati sfusi; comunica tramite protocolli SMEMA

Specifiche tecniche

Gestione PCB: da 50 × 50 mm a 460 × 335 mm (alcune fonti elencano fino a 445 mm di larghezza)
Spessore scheda: 0,4–3,0 mm ([Shenzhen CN Technology Co. Ltd..][1])
Precisione: ±0,1 mm per componenti chip; ±0,08 mm per raggi QFP/BGA
Velocità: ~18.000 CPH per piccoli componenti; ~2.100 CPH per grandi QFP
Supporto alimentatore: fino a 100 alimentatori a nastro e ~80 alimentatori a vassoio
Potenza: trifase 220–240/380–400 V, ~4 kVA ([Shenzhen CN Technology Co. Ltd..][1])
Dimensioni: circa 1,65 × 1,40 × 1,85 m; Peso ~1,4–1,6 tonnellate
Pressione dell'aria: 0,55 MPa per sistemi pneumatici

Applicazioni

Ideale per la produzione a piccoli e medi lotti, l'elettronica di alta precisione e la produzione ad alta mescolanza, inclusi settori come l'automotive, i dispositivi medici, l'elettronica di consumo e i sistemi di controllo industriale.

Vantaggi

Versatilità: accoglie alimentatori a nastro, vassoio, stick e sfusi
Ispezione integrata: telecamere multi-visione per la verifica dei componenti e il rilevamento dei difetti
Alta efficienza: design modulare e instradamento degli ugelli non-stop
Facilità d'uso: interfaccia semplice, telaio in fusione resistente per una facile manutenzione

Parti meccaniche e accessori

Cinghie dentate/trasportatrici (ad esempio, cinghia Yamaha YV100)
Testine sensore trasportatore per il rilevamento della presenza di PCB
Supporti ugelli / Aste ugelli come KV8‑M7760‑00X (Ugello 76A) e KV8‑M71S0‑50X (asta di aspirazione) ([Alibaba][3])
Servomotori e motori assi (X/Z) come la serie 90K55 per YV100II/X

Componenti elettrici e a vuoto

Elettrovalvole a vuoto e valvole a vapore utilizzate nell'azionamento degli ugelli e della testina&x20;
Telecamere multi-visione CCD (ad esempio, KV8‑M7310‑00X, KV8‑M73A0‑30X) per il posizionamento e l'ispezione

Sistema pneumatico e ad aria

Smorzatori e cilindri (ad esempio, KG7‑M9165‑00X / KG7‑M9166‑00X per Yamaha YV100II) ([Fornitore di ricambi SMT | RHSMT][5])
Gruppi filtro aria / elettrovalvole per il controllo del vuoto e pneumatico&x20;

Parti strutturali e di movimento

Catene di trascinamento / Catene per cavi per la protezione dei cavi
Cerniere, molle e regolatori come KL3‑M1348‑10X e K93‑M1388‑00X utilizzati nella manutenzione ([Fornitore di ricambi SMT | RHSMT]
Smorzatori a cilindro (ad esempio, KG7‑M9166‑00X, K40‑M7133‑00X) per agevolare il movimento della testina ([Fornitore di ricambi SMT | RHSMT]

Kit di manutenzione e materiali di consumo

Elementi filtranti, blocchi di pulizia e filtri a vuoto in ceramica per l'ispezione e la manutenzione delle testine a vuoto&x20;
Parti albero / manicotto come KV8-M712S-A0X / KV8-M713S-A0X utilizzate negli assemblaggi degli assi X/Y/Z

Riepilogo dei numeri di parte comuni

Cinghie: cinghie dentate/trasportatrici Yamaha YV100
Sensori: testine sensore trasportatore (specifiche del modello)
Ugelli / Aste: KV8‑M7760‑00X (ugello 76A), asta di aspirazione KV8‑M71S0‑50X ([Alibaba][3])
Valvole a vuoto ed elettrovalvole: KV7‑M7171‑10X ecc.
Telecamere: telecamere CCD KV8‑M7310‑00X, KV8‑M73A0‑30X
Cilindri e smorzatori: KG7‑M9165‑00X, KG7‑M9166‑00X

Numeri di parte correlati – Serie Yamaha YV100

Ugelli e parti di aspirazione

KV8-M7760-00X — Ugello 76A (per uso generale)
KV8-M7710-00X — Ugello 71A
KV8-M7730-00X — Ugello 73A
KV8-M71S0-50X — Gruppo asta ugello di aspirazione
KV8-M71S0-A0X — Manicotto asta ugello (manicotto di precisione)
KV8-M8870-00X — Gruppo albero ugello

Sistemi di visione / telecamera

KV8-M7310-00X — Unità lente telecamera CCD
KV8-M73A0-30X — Telecamera multi-visione (allineamento/ispezione)
KHJ-MC10U-00 — Unità di illuminazione per sistema di visione

Componenti di movimento e azionamento

K87-M9155-H0X — Motore asse X YV100II
KH1-M9161-00X — Motore asse Z
KHJ-M9266-00X — Driver banco alimentatore (attuatore pneumatico)
K87-M9195-00X — Cinghia per il movimento della testina

Parti pneumatiche / ad aria

K46-M8527-COX — Filtro aria per unità a vuoto
K46-M8527-10X — Generatore di vuoto (per aspirazione ugello)
KG7-M9166-00X — Cilindro smorzatore per testina YV100
KHJ-M9165-00X — Mini cilindro pneumatico per sollevamento Z

Componenti elettrici e sensori

KV7-M91K3-00X — Sensore foto board-in
K46-M8591-00X — Sensore di prossimità
KV7-M7171-10X — Elettrovalvola (per commutazione del vuoto)
K46-M8527-10X — Elemento filtrante statico per pompa a vuoto

Telaio e meccanica

K46-M114B-00X — Guida albero (supporto asse Z)
KHJ-M1388-00X — Tenditore a molla
KL3-M1348-10X — Meccanismo di arresto del caricatore
K46-M7133-00X — Gruppo cilindro di sollevamento

Parti alimentatore / caricatore

KHJ-MC400-000 — Unità interfaccia alimentatore
KHJ-MD100-00 — Base di supporto caricatore
K87-M91D0-H0X — PCB controller alimentatore

Questo elenco include parti frequentemente richieste per la manutenzione, gli aggiornamenti e la sostituzione nelle macchine Yamaha YV100/X/XG/II.

Guida alle domande frequenti – Macchina di ispezione a rete metallica Yamaha YV100

1. A cosa serve la macchina di ispezione a rete metallica YV100?

Questa macchina è principalmente un sistema pick-and-place con capacità di ispezione visiva integrata. Posiziona i componenti a montaggio superficiale sui PCB e ispeziona l'allineamento della pasta saldante, la posizione dei componenti e la registrazione della rete metallica (stencil).

2. Questa macchina è in grado di gestire componenti piccoli e grandi?

Sì. Può posizionare un'ampia gamma di componenti da chip 0201 a QFP, BGA e CSP da 32 mm, grazie al suo sistema multi-visione e agli ugelli di precisione.

3. Qual è la velocità di posizionamento?

La velocità di posizionamento tipica è:

~18.000 CPH (Chip Per Hour) per componenti standard
~2.100 CPH per QFP a passo fine o circuiti integrati complessi

4. Che tipo di ispezione sono supportate?

Allineamento della pasta saldante e dello stencil (rete metallica)
Presenza/assenza del componente
Riconoscimento fiduciale
Verifica dell'orientamento e della posizione tramite telecamere multi-visione

5. Supporta la comunicazione SMEMA?

Sì. La serie YV100 è completamente compatibile con SMEMA e può comunicare con trasportatori, caricabatterie o sistemi AOI a monte/a valle.

6. Può utilizzare diversi tipi di alimentatori?

Sì. Supporta:

Alimentatori a nastro (8–56 mm)
Alimentatori a vassoio
Alimentatori a stick
Alimentatori di componenti sfusi
Supporta anche gli alimentatori elettrici e pneumatici Yamaha.

7. Quali dimensioni di PCB può gestire?

Gestisce PCB da 50 × 50 mm a 460 × 335 mm, con un intervallo di spessore della scheda di 0,4–3,0 mm.

8. Qual è la precisione di posizionamento?

Precisione di posizionamento ±0,05 mm per chip
±0,03 mm di ripetibilità per il montaggio di alta precisione

9. È richiesta la formazione dell'operatore?

Sì. Gli operatori devono essere formati in:

Programmazione PCB (mappatura dei componenti, configurazione fiduciale)
Sostituzione ugelli
Calibrazione alimentatore
Manutenzione ordinaria (pulizia filtri, ispezione ugelli)

10. Quali sono le attività di manutenzione principali?

Pulire e ispezionare regolarmente ugelli e filtri
Sostituire cinghie e parti a vuoto usurate
Ispezionare l'allineamento e la calibrazione della visione
Pulire i sensori ed eseguire test sull'asse Z

11. Quali sono i pezzi di ricambio più comuni?

Ugelli (ad esempio, 71A, 76A)
Aste di aspirazione
Valvole a vuoto
Cinghie dentate
Telecamere CCD e gruppi lenti
Sensori foto ed elettrovalvole

12. Supporta MES o tracciabilità tramite codice a barre?

Alcuni modelli supportano la scansione di codici a barre e l'integrazione della tracciabilità con i sistemi MES (richiede moduli o interfacce aggiuntivi).
