Modello macchina piastra inferiore a doppio binario XY-X250S, Scaricatore PCB a doppio binario per lo scarico agevole dei PCB

Discaricatore per PCB a doppia traccia (modello XY-X250S)- Sì.
La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida



Introduzione del prodotto

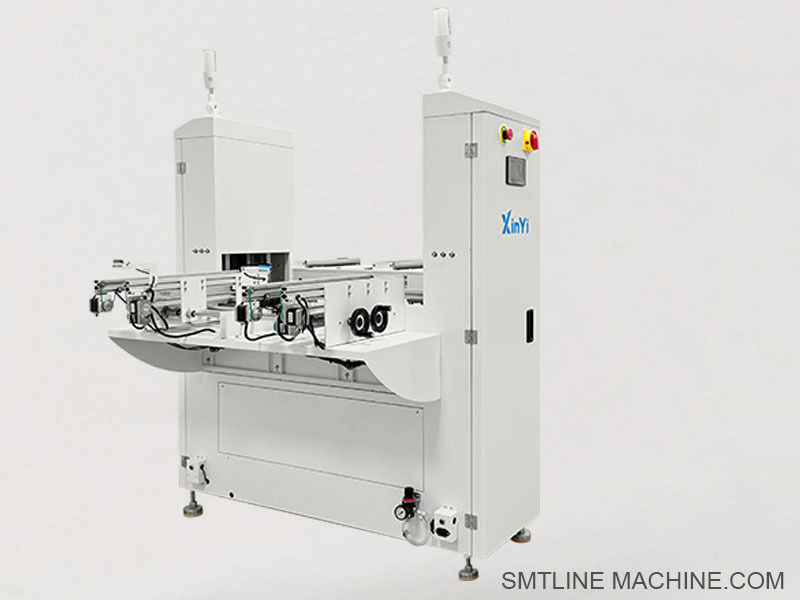

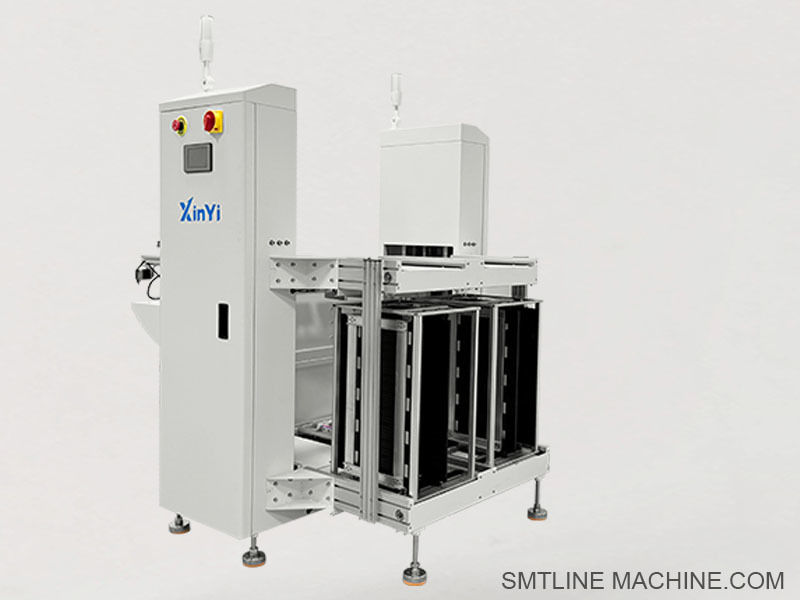

L'XY-X250S è un scaricatore di PCB a doppio binario ad alta efficienza, progettato per raccogliere automaticamente i PCB finiti dall'estremità di una linea di produzione SMT.che consente di scaricare PCB dai forni a riversamento a due corsie, macchine AOI, o stazioni di prova, e impilarli ordinatamente in magazzini per la fase successiva di lavorazione o imballaggio.
Questa apparecchiatura è ideale per ambienti SMT ad alto volume e ad alta velocità che richiedono un'automazione senza soluzione di continuità, efficienza dello spazio e una gestione flessibile di diversi tipi di PCB contemporaneamente.

Caratteristiche chiave:
Scarico del magazzino a doppia traccia
Sistema di sollevamento del magazzino completamente automatico con movimento verticale liscio
Sistema di controllo PLC con touchscreen HMI o pannello a pulsante
Compatibile con riviste PCB standard (390×320 mm o personalizzabili)
Interfaccia SMEMA per una facile connessione con le macchine SMT a monte
Cornice ad alta resistenza con protezione ESD per schede sensibili alla statica
Spinta regolabile, ingresso della scheda controllato da sensori e impilamento sicuro

Specificità di base:
Modello: XY-X250S
Funzione: scarico automatico del caricatore di PCB (due corsie)
Distanza di dimensioni del PCB: da 50 × 50 mm a 250 × 330 mm (per corsia)
Dimensione del riviste: 355 × 320 × 563 mm standard (dimensioni personalizzate disponibili)
Scatene per riviste: 50 per corsia
Altezza di trasferimento: 900 ± 20 mm
Direzione del trasporto: sinistra → destra / destra → sinistra (personalizzabile)
Sistema di controllo: PLC + HMI / pannello dei pulsanti
Materiale del telaio: acciaio rivestito in polvere + lega di alluminio ESD
Fornitore di alimentazione: AC 220V, 50/60Hz

Scenari di applicazione:
Fase finale della linea SMT dopo il forno a reflusso
Impianti di prova AOI o di prova funzionale a doppia corsia
Ideale per ambienti di produzione di massa
Utilizzato anche in linee LED, automobilistiche ed EMS

Caratteristiche facoltative:
Luce della torre di segnalazione (3 colori)
Carriera automatica (sostituzione di carica)
Montaggio dello scanner di codici a barre
Integrazione del sistema MES
Cortina di luce di sicurezza
Coperture acriliche antistatiche
Dimensioni personalizzate del magazine o opzioni del vassoio








Accessori correlati Modello XY-X250S

Componenti meccanici
Reggiseno per cartelloni ️ Consente di tenere in sicurezza i cartelloni PCB standard (355×320×563 mm) durante lo scarico
Cinture trasportatrici a doppia traccia
Assemblaggio del braccio del spingitore ️ Spingitori pneumatici o motorizzati per caricare i PCB nei magazzini
Meccanismo di sollevamento del magazzino Sistema di sollevamento motorizzato o pneumatico per regolare l'altezza del magazzino mentre le tavole vengono impilate
Righe di guida regolabili regolazione manuale o motorizzata della larghezza del binario per varie dimensioni di PCB
Cornice di supporto e piedini di livellamento ️ Cornice in acciaio rivestita in polvere con piedini regolabili per installazioni stabili

Componenti elettrici
Sensori fotoelettrici ¢ rilevare la presenza di PCB e la posizione del magazzino su ogni corsia
Motori passo-passo e driver per il controllo della cinghia e del magazzino di sollevamento
Controller PLC Gestiona la logica di scarico, la sicurezza e la comunicazione
Interfaccia HMI touchscreen o pannello a pulsante
Luce della torre di segnalazione (rosso/giallo/verde)
Cavi di comunicazione SMEMA ¢ Collega macchine SMT a monte per un funzionamento sincronizzato

Componenti pneumatici (se dotati)
Bottoni d'aria per il sollevamento del caricatore o per l'azionamento della spinta
Valvole solenoidi ️ Controllo del flusso d'aria verso gli attuatori pneumatici
Unità FRL ️ filtro dell'aria, regolatore e lubrificatore per prestazioni pneumatiche stabili
Tubi in poliuretano antistatici per la distribuzione dell'aria compressa

Servizi di manutenzione e kit opzionali
Cinture ESD di ricambio Per la manutenzione dei trasportatori
Kit di montaggio dei sensori Brackets e hardware per sensori fotoelettrici
Parti di ricambio per riviste Clip, binari o vassoi per la riparazione o la sostituzione di riviste
Per proteggere gli operatori e rispettare le norme di sicurezza
Montaggi per lo scanner di codici a barre Per l'integrazione facoltativa della lettura di codici a barre








Numeri delle parti correlate Modello XY-X250S
Componenti meccanici
MAG-HOLDER-355320
CVB-6ESD-DUAL ¢ cinture di sincronizzazione di sicurezza ESD per trasportatori a doppia traccia
PUSH-ARM-XYX250 ¢ Armatura a spinta, versione pneumatica o motorizzata
MAG-LIFT-MTR sistema di sollevamento di magazzino motorizzato
ADJ-RW-MAG-XYX
FRAGGIO-XYX250 Fabbricazione in acciaio rivestito in polvere con piedini di livellamento
Componenti elettrici
Omron E3Z-D61 Sensore fotoelettrico per il rilevamento dei PCB e dei caricatori
57BYGH76
DM542 ¢ Motorista passo a passo compatibile con 57BYGH76
FX3U-24MT controller PLC Mitsubishi per la logica di scarico
TK6071i 7 Weinview touchscreen HMI per il controllo dell'operatore
STL-3C-RGY220 ¢ Luce a tricolore della torre di segnalazione con campanello
Cable di comunicazione SMEMA-CB10-DUAL
Componenti pneumatici (facoltativo)
AIRTAC SDA20×20 cilindro pneumatico per il sollevamento del caricatore o per l'azione del pulsante
AIRTAC 4V210-08 Valvola solenoide per controllo pneumatico
AC2010-02 FRL (filtro, regolatore, lubrificante)
PU6-BK-ESD ¢ tubi in PU antistatici da 6 mm per aria compressa
Servizi di manutenzione e kit opzionali
CVB-RB6-DT ¢ cinture di sincronizzazione ESD di ricambio
SNS-KIT-E3Z kit hardware per il montaggio dei sensori
MAG-SPARE-CLIP Spare clips and rails for PCB magazines
LC-400X20-ESD Safety light curtain (facoltativo)
BCR-MNT01 ¢ supporto per il montaggio dello scanner di codici a barre








Guida alle domande frequenti

1Qual è lo scopo principale dell'XY-X250S?
L'XY-X250S è progettato per scaricare automaticamente i PCB finiti dalle linee SMT a due corsie e impilarli in modo ordinato in magazzini per ulteriore lavorazione o imballaggio.

2Quali dimensioni di PCB supporta la macchina?
Supporta PCB da 50 × 50 mm a 250 × 330 mm per corsia.

3- Quali dimensioni sono compatibili?
Sono supportate riviste standard di dimensioni 355 × 320 × 563 mm, con opzioni per dimensioni di riviste personalizzate.

4Quanti PCB può contenere ogni ripostiglio?
Ogni rivista può contenere in genere fino a 50 PCB impilati in modo sicuro.

5La macchina è compatibile con gli standard di comunicazione SMEMA?
Sì, è dotato di doppie porte SMEMA per l'integrazione e la comunicazione senza soluzione di continuità con le apparecchiature SMT a monte.

6Supporta larghezze di rotaia regolabili?
Sì, le larghezze dei binari possono essere regolate manualmente o a motore per adattarsi a varie larghezze di PCB.

7Quali interfacce di controllo sono disponibili?
L'operatore può utilizzare una HMI touchscreen o un pannello di controllo a pulsanti a seconda della configurazione.

8È necessaria una potenza pneumatica?
Se dotato di spinta pneumatici o di caricatori di caricatori, è necessario un approvvigionamento di aria compressa di circa 4·6 kg/cm2.

9Quali sono le caratteristiche di sicurezza incluse?
Le caratteristiche opzionali includono tende di luce di sicurezza, coperture protettive in acrilico e luci della torre di segnalazione con allarmi.

10Quale manutenzione è necessaria?
Si raccomanda la pulizia regolare dei nastri trasportatori, dei sensori e la lubrificazione delle parti in movimento; si consiglia inoltre l'ispezione periodica dei componenti pneumatici e dei cablaggi elettrici.

11Qual è il tempo di consegna tipico?
I modelli standard possono essere consegnati entro 3-5 giorni lavorativi, mentre i modelli personalizzati possono richiedere 7-10 giorni lavorativi.
