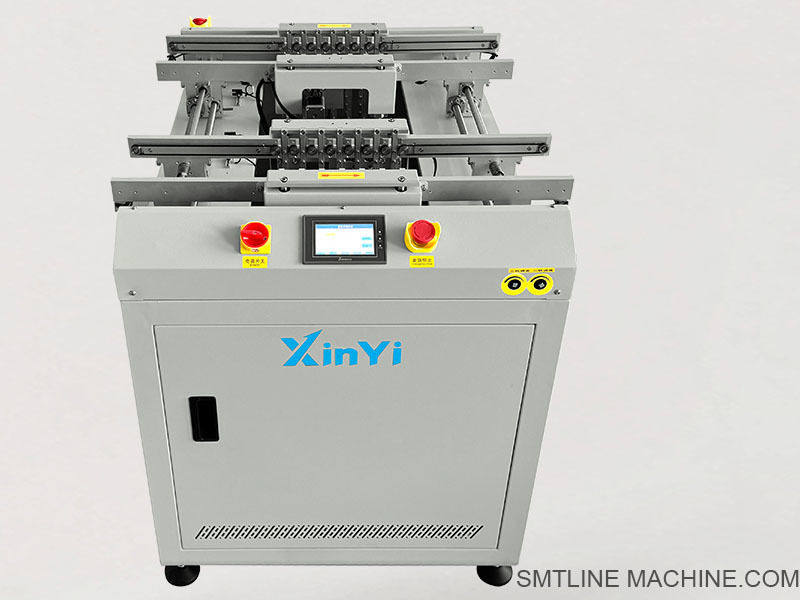

Convogliatore di tampone per PCB a doppio binario modello XY-SX350S di SMTLINE per lo screening accurato dei PCB

Macchina di screening a doppio binario (modello XY-SX350S) trasportatore di PCB a doppio binario (modello XY-SX350S)- Sì.
La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida




Introduzione del prodotto

Modello: XY-SX350S

L'XY-SX350S è un trasportatore di scansione e tampone PCB a doppia traccia ad alte prestazioni, progettato per immagazzinare temporaneamente (tampone), schermo o passare PCB durante le pause della linea di produzione o il bilanciamento del flusso.Esso dispone di due corsie di trasporto indipendenti per le linee SMT a due corsie, aumentando l'efficienza e l'utilizzo delle linee evitando nel contempo le strozzature.

Questo modello è particolarmente utile tra apparecchiature come SPI, montatori, AOI e forni a reflusso, dove sono richieste discrepanze di tempistica o bilanciamento della linea.

Caratteristiche chiave:

Sistema di trasporto a due corsie per un funzionamento indipendente o sincronizzato
Funzione di buffer per immagazzinare PCB durante gli arresti a valle
Zona di controllo/ispezione per detenzione temporanea o controllo visivo dell'operatore
Interfaccia SMEMA compatibile per l'automazione completa della linea
Cinture e telaie di sicurezza ESD, adatte per la manipolazione di PCB sensibili
Larghezza del binario regolabile per PCB di dimensioni multiple
Supporta modalità multiple: pass-through, buffer, controllo manuale

Le specifiche tecniche:

Scenari di applicazione:

Buffer tra SPI e montatore o montatore e AOI
Zona temporanea di screening dei PCB per il controllo di qualità
L'equilibrio delle linee di produzione a due corsie
Modalità di pass-through quando non è richiesto il buffering
Compatibile con linee SMT per LED, elettronica automobilistica e elettronica di consumo

Caratteristiche facoltative:

Luce della torre di segnalazione (3 colori)
Montaggio dello scanner di codici a barre
Interfaccia del sistema MES
Stazione di controllo manuale (lampada di ingrandimento, pad dell'operatore)
Cornice di luce di sicurezza o schermo acrilico
Regolazione motorizzata della larghezza del binario

Accessori correlati Modello XY-SX350S

(Convogliatore di tampone PCB a due corsie / trasportatore di screening)

1. Componenti meccanici

CVR-DT350-ESD ¢ binario di trasporto sicuro ESD a due corsie (larghezza PCB di 350 mm per corsia)
CVB-6ESD-DUAL ¢ cintura antistatica di 6 mm per il trasporto di PCB a due corsie
SHP-GUIDE-2L350 ¢ supporti di rotaia laterali a guida a doppia corsia
ADJ-RW-H350 ¢ meccanismo manuale di regolazione della larghezza del binario (condizionato o indipendente)
FT-M12-80A Piede regolabile di livellamento, filo M12, disegno antiscivolo
FRAGGIO-ALU-XYSX ¢ telaio in lega di alluminio rivestito per la base della macchina sicura da ESD
SCHERMA-BRACKET

2. Componenti elettrici

Sensori fotoelettrici (ad es. Omron E3Z-D61) per la rilevazione della presenza di PCB in entrambe le corsie
Interruttori di limite (LX19-111) ¢ rilevare la posizione del binario o lo stato del vassoio di controllo manuale
Motore passo a passo (57BYGH76) ¢ Azionamento del nastro trasportatore (1 per corsia)
Motor driver (DM542 o equivalente)
Controller PLC (Mitsubishi FX3U-24MT) Gestiona la logica di passaggio/buffer/screening
Interfaccia HMI touchscreen (Weinview TK6071i)
Cavi SMEMA (SMEMA-CB10-DUAL)
Luce della torre di segnalazione (STL-3C-RGY220)

3. Componenti pneumatici opzionali (se dotati di tappo di controllo manuale):

AIRTAC SDA20×20 Compatto cilindro di tappo per controllo manuale
AIRTAC 4V210-08 Valvola solenoide a 5/2-way per il controllo dell'aria
AC2010-02 FRL (filtro + regolatore + lubrificante)
PU6-BK-ESD ?? tubi in PU antistatici da 6 mm per connessioni aeree

4. Kit di manutenzione e opzionali

CVB-RB6-DT
SNS-KIT-E3Z ¢ kit di sensori di ricambio (E3Z + supporto)
TRAY-SX-INSPECT ¢ vassoio di controllo manuale (staccabile)
MAG-LAMP-KIT LED lampade d'ingrandimento con braccio (per la zona di ispezione)
BCR-MNT01 ¢ supporto per il montaggio dello scanner di codici a barre
LC-400X20-ESD Safety light curtain (facoltativo, lunghezza di 400 mm)

Numeri delle parti correlate

Componenti meccanici

CVR-DT350-ESD ¢ binari trasportatori ESD a doppia corsia, supportano PCB fino a 350 mm di larghezza per corsia
CVB-6ESD-DUAL set di cinture antistatiche da 6 mm per il trasporto su due corsie
ADJ-RW-H350 ′ Meccanismo manuale di regolazione della larghezza del binario con ruota manuale e canna filettata
SHP-GUIDE-2L350 ¢ supporti per le rotaie guida per entrambe le corsie per evitare lo scorrimento del PCB
FT-M12-80A ️ Piedi regolabili della macchina M12 con base antiscivolo

Componenti elettrici

Omron E3Z-D61 Sensore fotoelettrico (tipo riflettente diffuso), utilizzato per il rilevamento dei PCB
LX19-111 ¢ interruttore di limite a rulli, utilizzato per rilevare la posizione del vassoio o i limiti meccanici
57BYGH76
DM542 ¢ Motorista passo a passo compatibile con il motore 57BYGH76
FX3U-24MT Mitsubishi PLC, 24 punti di ingresso/uscita, adatto per il controllo logico a due corsie
HMI touchscreen Weinview da 7 pollici, utilizzato per l'interfaccia di controllo e la diagnostica
STL-3C-RGY220 ¢ Luce della torre di segnalazione con indicatori rossi, gialli, verdi e campanello (AC 220V)
SMEMA-CB10-DUAL ¢ cavi di segnale SMEMA a doppio canale per la comunicazione a monte/a valle

Componenti pneumatici (facoltativo, per la funzione di schermatura/tappo)

AIRTAC SDA20×20 Compatta bombola d'aria per tappo di controllo o vassoio tampone
AIRTAC 4V210-08 Ventila elettronica a corrente continua a 24 V utilizzata per il controllo dell'azionamento della bombola ad aria
AC2010-02 Unità FRL che combina filtro dell'aria, regolatore e lubrificante
PU6-BK-ESD tubature antistatiche in PU con diametro esterno di 6 mm per linee di aria compressa

Manutenzione e componenti aggiuntivi opzionali

CVB-RB6-DT ¢ Set di cinture di ricambio, antistatico, per entrambe le corsie trasportatrici
Kit hardware per il montaggio dei sensori per la serie Omron E3Z
TRAY-SX-INSPECT ¢ vassoio di controllo staccabile per il controllo visivo manuale
MAG-LAMP-KIT ¢ Lampada di ingrandimento a LED con braccio regolabile, montata nella zona di ispezione
BCR-MNT01 ¢ supporto per lo scanner di codici a barre, compatibile con i dispositivi Honeywell e Zebra
LC-400X20-ESD ️ opzionale tenda di luce di sicurezza sicura ESD, area di rilevamento 400 mm

Guida delle domande frequenti Dual Track PCB Buffer Conveyor (modello XY-SX350S)

1Qual è la funzione principale dell'XY-SX350S?

L'XY-SX350S è un trasportatore a doppio binario di screening e buffer, utilizzato per immagazzinare, ispezionare o trasferire temporaneamente PCB tra macchine SMT.prevenire l'arresto delle linee, e consentire un controllo manuale, se necessario.

2- Dove viene tipicamente utilizzato in una linea di produzione?

È comunemente collocato tra:

SPI e montatore
Mounter e AOI
AOI e forno a reflusso
Altri punti di strozzatura in una linea di produzione SMT a due corsie

3Qual è la dimensione massima dei PCB supportata?

Ogni corsia supporta le dimensioni PCB da 50 × 50 mm a 350 × 250 mm. Le dimensioni personalizzate sono disponibili su richiesta.

4Può funzionare sia in modalità pass-through che in modalità buffer?

Si', supporta molteplici modalità:

Modalità di passaggio (trasporto normale)
Modalità buffer (tenuta temporanea durante le pause di linea)
Modalità di controllo/ispezione (zona di controllo manuale)

5Supporta la comunicazione SMEMA?

Sì, ha due interfacce SMEMA (una per corsia) per la comunicazione con le apparecchiature SMT a monte e a valle.

6La larghezza del binario è regolabile?

Sì, il trasportatore ha un sistema manuale o motorizzato di regolazione della larghezza del binario, che gli consente di gestire diverse larghezze di tavola.

7Che tipo di cinture usa?

Esso utilizza cinture di sincronizzazione ESD, larghe 6 mm, progettate per proteggere i PCB sensibili dall'elettricità statica durante il trasporto.

8Qual è l'altezza standard della macchina?

L'altezza di trasporto è di 900 ± 20 mm, che è standard per le linee SMT e può essere regolata con i piedi della macchina.

9È necessario un rifornimento d'aria?

Solo se la macchina comprende componenti pneumatici come un tappo per l'ispezione manuale, in tal caso è necessaria una pressione dell'aria di 4 ‰ 6 kg/cm2.

10Quali opzioni di controllo sono disponibili?

Versione standard: comando a pulsante per le operazioni di base
Versione avanzata: HMI touchscreen con PLC per la selezione delle modalità, regolazione della velocità, diagnostica e allarmi

11Quali sono le caratteristiche opzionali?

Luce della torre di segnalazione con campanello
supporto per lo scanner di codici a barre
Cortina di luce di sicurezza
Tavolo di controllo manuale
Lampada di ingrandimento a LED per controlli visivi
Integrazione dell'interfaccia MES

12Quale manutenzione è necessaria?

Pulire regolarmente cinture e sensori
Controllare la tensione e l'usura della cintura
Ispezionare ogni tre mesi il cablaggio del motore e del PLC
Lubrificare le parti mobili (come le viti di regolazione) mensilmente

13Qual è il tempo di consegna tipico?

Modelli standard: 3-5 giorni lavorativi
Versioni personalizzate: 7-10 giorni lavorativi
