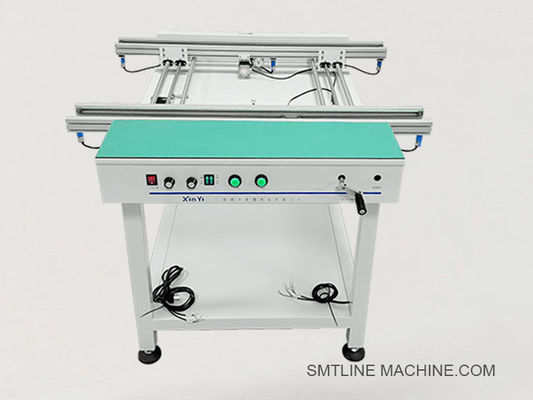

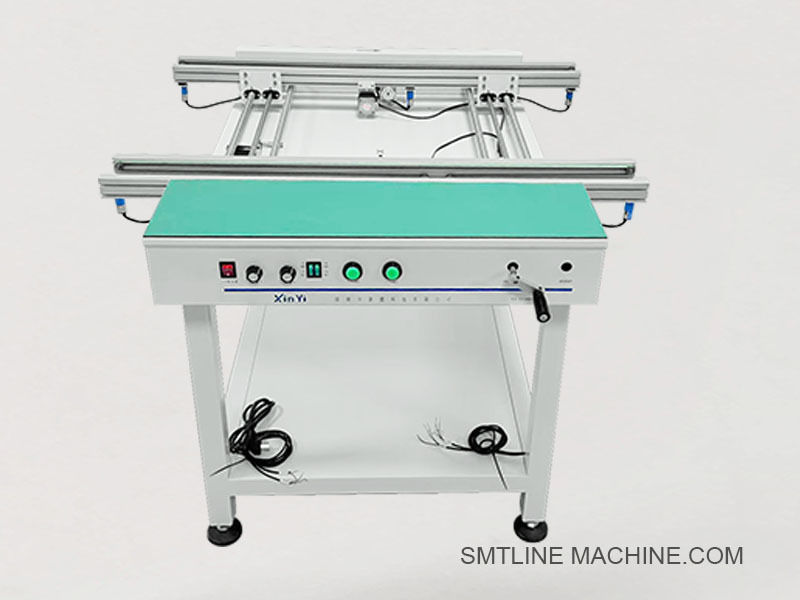

Trasportatore PCB a doppia pista ad alta velocità per processi di assemblaggio SMT

Trasportatore PCB a doppio binario​
La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida





Introduzione al prodotto – Trasportatore PCB a doppio binario
Il trasportatore PCB a doppio binario è un dispositivo di trasporto in linea SMT specializzato progettato per trasferire simultaneamente PCB su due corsie indipendenti, consentendo un funzionamento ad alta efficienza nelle linee di produzione SMT a doppio binario o ad alta mescolanza. Viene tipicamente installato tra macchine come stampanti a schermo, SPI, montatori, AOI e forni ed è essenziale per bilanciare, tamponare o collegare apparecchiature SMT a doppio binario.
Con una costruzione a prova di ESD e compatibilità SMEMA, questo trasportatore offre un trasferimento della scheda fluido e affidabile, risparmiando spazio in fabbrica e riducendo i tempi di inattività della linea.

Caratteristiche principali:
Due binari di trasporto PCB completamente indipendenti
Supporta la produzione sincrona o asincrona a doppio binario
Compatibile con la comunicazione SMEMA per ogni corsia
Larghezza del binario regolabile (manuale o motorizzata)
Costruzione a prova di ESD (cinghie e telaio antistatici)
Modalità di buffering, bypass o accumulo opzionale
Ingombro ridotto con piedini regolabili in altezza

Specifiche tecniche:


Applicazioni:
Trasferimento PCB tra macchine SMT (stampante, SPI, montatore, AOI)
Bilanciamento della produzione a doppio binario
Trasporto di schede OK da stazioni AOI o di test a doppio binario
Ideale per linee di assemblaggio di LED, automotive ed elettronica di consumo

Funzionalità opzionali:
Luce a torre di segnalazione (R/G/G con cicalino)
Logica di separazione NG/OK
Regolazione della larghezza motorizzata
Modulo di connessione MES
Supporto per scanner di codici a barre
Coperture o tendine di sicurezza










Accessori correlati – Trasportatore PCB a doppio binario
1. Componenti meccanici
Binari trasportatori a prova di ESD a doppio binario – Per il trasporto sicuro di PCB con morsetto per bordi
Meccanismo di regolazione della larghezza – Regolatore del binario a vite manuale o motorizzato
Cinghie dentate ESD (doppie) – Cinghie antistatiche da 6 mm o 8 mm per un movimento fluido dei PCB
Piedini di supporto regolabili (tipo M12) – Utilizzati per stabilizzare e livellare il trasportatore
Pannelli del telaio del trasportatore e guide laterali – Struttura in lega di alluminio con isolamento
Tendicinghia e pulegge – Per mantenere l'allineamento e la tensione della cinghia
2. Componenti elettrici
Sensori fotoelettrici (ad es. serie Omron E3Z) – Rilevano l'arrivo e la posizione dei PCB in ogni corsia
Finecorsa – Per la corsa meccanica o il rilevamento della larghezza
Motori passo-passo o motori CA (a doppio azionamento) – Azionano le cinghie in ogni corsia in modo indipendente
Driver motore (Leadshine o equivalente) – Controlla la velocità e la direzione del motore passo-passo
Luce a torre di segnalazione (a 3 colori) – Indica lo stato: in funzione, arresto, errore
Controller PLC – Gestisce la logica di trasporto, la regolazione della larghezza e la temporizzazione del segnale
HMI touchscreen o pannello a pulsanti – Interfaccia operatore
Cavi di interfaccia SMEMA (2 set) – Doppio SMEMA per l'integrazione della traccia sinistra/destra
3. Componenti pneumatici (se dotati di fermi)
Cilindri di arresto pneumatici (serie AIRTAC SDA) – Arrestano i PCB in ogni corsia
Elettrovalvola (AIRTAC 4V210-08) – Controlla il flusso d'aria ai fermi
Unità FRL (filtro + regolatore + lubrificatore) – Mantiene la qualità dell'alimentazione dell'aria
Tubi in PU antistatico – Per l'instradamento dell'aria ai componenti a doppio binario
4. Manutenzione / Accessori opzionali
Cinghie ESD di ricambio – Per usura regolare
Staffe di montaggio dei sensori – Supporti in alluminio regolabili per il rilevamento a doppio binario
Supporto per scanner di codici a barre – Per la tracciabilità in ogni corsia
Coperture antipolvere (opzionali) – Recinzioni protettive in acrilico o PVC
Barriera fotoelettrica di sicurezza – Protegge gli operatori durante il trasporto automatico
Interruttore di alimentazione e pulsante di arresto di emergenza – Per la sicurezza operativa e il controllo dell'arresto






Guida alle domande frequenti – Trasportatore PCB a doppio binario

1. A cosa serve un trasportatore PCB a doppio binario?
Viene utilizzato per trasportare PCB su due corsie indipendenti contemporaneamente nelle linee di produzione SMT ad alta velocità. Le applicazioni comuni includono il collegamento di macchine a doppio binario, il bilanciamento del flusso della linea o la gestione di schede NG/OK dopo l'ispezione.

2. Quali sono i vantaggi del doppio binario rispetto al binario singolo?
Raddoppia la produttività gestendo due corsie contemporaneamente
Consente la produzione parallela di due tipi di schede o processi
Risparmia spazio rispetto a due trasportatori a corsia singola
Ideale per AOI, SPI, stampante-montatore o connessioni di uscita del forno

3. La larghezza del trasportatore è regolabile?
Sì. La maggior parte dei trasportatori a doppio binario ha larghezze dei binari regolabili manualmente o a motore per adattarsi a diverse dimensioni di PCB. Ogni corsia può avere la propria regolazione o un meccanismo condiviso a seconda del design.

4. Quali dimensioni di PCB sono supportate?
In genere supporta da 50 × 50 mm a 460 × 250 mm per traccia
Larghezze personalizzate sono disponibili su richiesta

5. Qual è l'altezza standard del trasportatore?
L'altezza standard è di 900 ± 20 mm, compatibile con le apparecchiature della linea SMT
Sono inclusi piedini di supporto regolabili per mettere a punto l'altezza

6. Quali metodi di controllo sono disponibili?
Versione base: pannello a pulsanti
Versione avanzata: HMI touchscreen + PLC
Le opzioni di controllo includono avvio/arresto, regolazione della larghezza, controllo della velocità e ripristino dell'allarme

7. È compatibile con SMEMA?
Sì. Il trasportatore a doppio binario include due set di connettori SMEMA (uno per corsia) per una facile integrazione in linea con le macchine a monte e a valle.

8. Qual è il tipo di cinghia utilizzato?
Utilizza cinghie dentate antistatiche (a prova di ESD), in genere larghe 6–8 mm
Le cinghie garantiscono un movimento delicato e stabile dei PCB senza danni elettrostatici

9. Richiede l'alimentazione dell'aria?
Solo se dotato di fermi o cancelli pneumatici
Se incluso, la pressione dell'aria richiesta è in genere 4–6 kg/cm²

10. Quali sono le funzionalità opzionali comuni?
Luce a torre di segnalazione (R/G/G con cicalino)
Supporto per scanner di codici a barre
Regolazione della larghezza motorizzata
Integrazione del sistema MES
Deviatore NG/OK
Barriera fotoelettrica di sicurezza o coperture in acrilico

11. Quali sono i requisiti di manutenzione?
Pulire le cinghie e i sensori settimanalmente
Lubrificare cuscinetti, pulegge o guide mensilmente
Ispezionare le cinghie per usura e sostituire se necessario
Controllare le connessioni del motore e del PLC trimestralmente

12. Quanto dura il tempo di consegna?
Modelli standard: 3–5 giorni lavorativi
Dimensioni o funzionalità personalizzate: 7–10 giorni lavorativi
