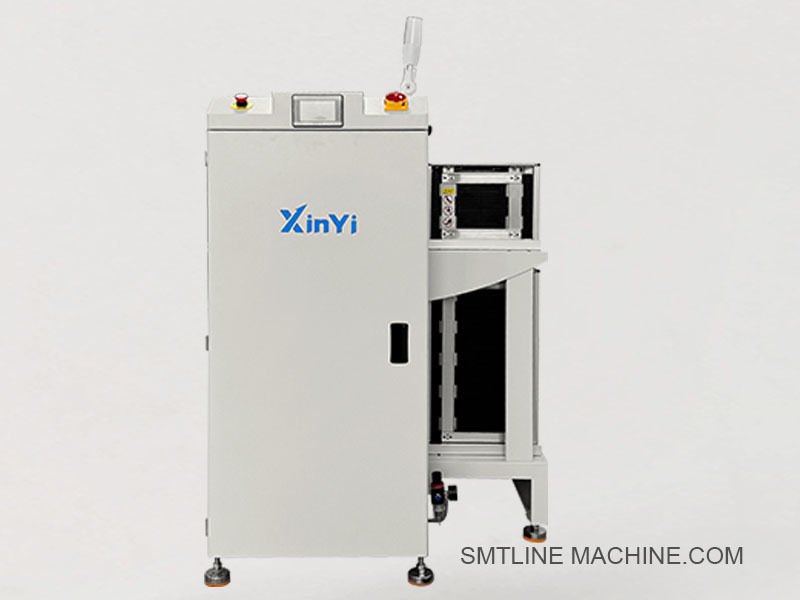

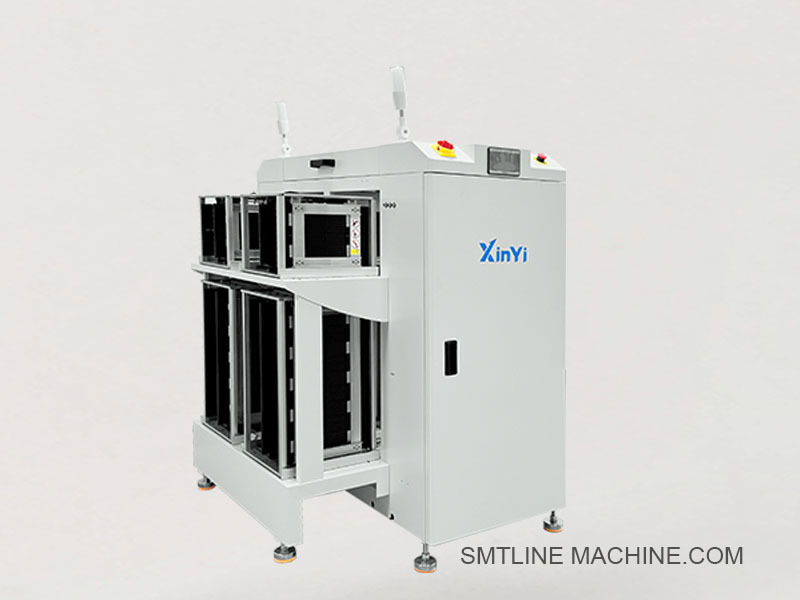

Collettore e caricatore a doppia traccia NGOK (XY-NG250S) per un rilavoro efficiente dei PCB

Collettore a doppio binario NGOK (modello XY-NG250S) Caricatore PCB NGOK (modello XY-NG250S)- Sì.

La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida



Introduzione del prodotto

Conosciuto anche come: PCB NGOK Loader / NG-OK Reject Conveyor (Dual-lane)

L'XY-NG250S è un collettore di PCB NG/OK a doppia traccia ad alta efficienza, progettato per ordinare e raccogliere automaticamente i PCB NG (No Good) e OK (Good) dopo AOI, ICT,o le fasi di prova funzionale in una linea di produzione SMT.

Dispone di due binari indipendenti, che consentono la movimentazione separata delle schede NG e OK o il supporto di linee di ispezione a due corsie, aumentando il throughput e il controllo della qualità.

Caratteristiche chiave:

Struttura a doppia corsia: manipolazione simultanea di due corsie PCB separate
Separazione automatica NG/OK: basata sul segnale dell'AOI/tester
Configurazione flessibile: può essere impostato come OK unloader, NG collector, o entrambi
Manipolazione dei PCB in modo liscio e delicato: impedisce danni alla tavola
Controllo HMI o pannello dei pulsanti: Interfaccia user-friendly
Interfaccia SMEMA compatibile: per l'integrazione in linea con le apparecchiature di prova
Progettazione sicura da ESD: adatta a schede elettroniche sensibili
Sistema di allarme: avvisi quando il vassoio di raccolta è pieno o disallineato

Le specifiche tecniche:

Scenari di applicazione:

Dopo AOI, ICT o macchine di prova funzionale
Linee di produzione SMT a due corsie
Per la separazione di pannelli di NG per la riforma e di pannelli di OK per il processo successivo
Applicabile in LED, elettronica automobilistica, elettronica di consumo

Caratteristiche facoltative:

Personalizzazione della logica di rigetto completa NG/OK
Luce della torre di segnalazione (3 colori) con campanello
Stazione di marcatura del rifiuto (manuale o automatica)
Integrazione dello scanner di codici a barre
Comunicazione con il sistema MES

Accessori correlati XY-NG250S Doppia traccia NGOK Collector

1. Componenti meccanici

Trasporti a doppio binario ESD per il trasporto di PCB
Supporti per vassoi e cornici di guida per contenere contenitori di raccolta NG e OK
Armi di blocco PCB regolabili
Base di supporto e piedi di livellamento
Scaffalature di scatola NG / OK ️ Scaffalature di raccolta rimovibili per ispezioni manuali o rilavorazioni
Coperture protettive in acrilico ️ Coperture trasparenti per la sicurezza e la prevenzione della polvere

2. Componenti elettrici

Sensori fotoelettrici (ad esempio, serie Omron E3Z)
Interruttori di limite Usati per confermare la posizione del vassoio o lo stato del cancello
Pannello HMI touchscreen o controller a pulsante
PLC controller
Luce della torre di segnalazione (3 colori) Per l'allarme sullo stato della macchina (rosso/verde/giallo con suono)
Interruttore di arresto d'emergenza ¥ 22 mm E-stop di ritorno per la sicurezza
Cavi di interfaccia SMEMA (a doppia corsia)

3. Componenti pneumatici (se configurati)

Cisterna del tappo (ad esempio, AIRTAC SDA16×10)
Valvola solenoide (ad esempio, AIRTAC 4V210-08)
Unità FRL ️ Filtro, regolatore e lubrificante per il sistema di aria
Tubi pneumatici in PU per il trasporto interno

4- Manutenzione / Accessori opzionali

Cinture di ricambio (ESD-safe)
Kit di supporti per sensori
Scaffalature di riserva per il gas naturale/gas naturale (NG/OK)
Supporto di montaggio per lo scanner di codici a barre Per la tracciabilità o l'integrazione MES
Stazione di marcatura di rifiuto ️ Unità facoltativa per etichettare i pannelli di NG con adesivo/inchiostro
Copertura antipolvere / coperchio superiore Opzionale per la pulizia e la sicurezza

Numeri delle parti correlate Modello XY-NG250S

1. Componenti meccanici

CVR-DT250-ESD ¢ binario di trasporto sicuro ESD a due corsie (larghezza PCB 250 mm)
TRAY-NG250 ️ vassoio per la raccolta di gas naturale (di plastica o acciaio, dimensione 250 mm)
TRAY-OK250 OK vassoio per la raccolta, delle stesse dimensioni di NG
SHP-GUIDE-2L Tray guide frame set per carico a due corsie
FT-M12-80A ¢ Piede regolabile della macchina, filo M12, tipo antivibrazione
CVB-6ESD-DT ?? cintura di sincronizzazione di sicurezza ESD di 6 mm di larghezza per ciascun cavo trasportatore

2. Componenti elettrici

Omron E3Z-D61 Sensore fotoelettrico (NPN, riflettente diffuso)
LX19-111 Limit switch (allineamento del vassoio, tipo di attuatore meccanico)
Pannello HMI touchscreen Weinview da 7 pollici TK6071i
FX3U-24MT Mitsubishi PLC, 24 punti, per la logica di controllo NG/OK a due corsie
STL-3C-RGY220
Buttone di arresto d'emergenza ESB-22R 22 mm, rosso, torsione-risistemazione
Cable di comunicazione SMEMA-CB10-DUAL con doppio canale (10 pin)

3. Componenti pneumatici (facoltativo)

AIRTAC SDA16 × 10
AIRTAC 4V210-08 Valvola solenoide, 5/2 direzione, 24V DC
AC2010-02 FRL unit (filtro + regolatore + lubrificatore combinato)
PU6-BK-ESD 6 mm tubi di aria in PU antistatici neri

4Opzionale / Parti di manutenzione

CVB-RB6-DUAL
SNS-KIT-E3Z kit di sensori di ricambio (Omron E3Z con supporto)
TRY-SET-RESERVE ¢ set di backups NG/OK bin
BCR-MNT01 ¢ supporto per il montaggio dello scanner di codici a barre
LC-400X20-ESD Safety light curtain, 400 mm span, protetto da ESD

Guida alle domande frequenti Dual Track NGOK Collector (modello XY-NG250S)

1Qual è la funzione dell'XY-NG250S?

La XY-NG250S è una macchina di smistamento e raccolta di NG/OK a due corsie utilizzata dopo l'ispezione o la prova di apparecchiature quali AOI, ICT o tester funzionali.Separa e raccoglie automaticamente PCB NG (No Good) e OK (Good) in base ai segnali di controllo.

2Come funziona la logica NG/OK?

Il collettore NGOK riceve un segnale da apparecchiature di ispezione a monte (ad esempio, AOI).

Le schede OK vengono trasferite nel vassoio di raccolta OK
Le schede di raccolta del gas naturale vengono dirottate sul vassoio di raccolta del gas naturale
Il sorteggio è completamente automatico e basato su logica preprogrammata nel PLC

3Cosa lo rende "doppia traccia"?

Dispone di due corsie di trasporto indipendenti, che consentono:

Funzionamento simultaneo di due linee PCB separate
Sortitazione NG/OK in ciascuna corsia
Aumento della capacità produttiva e migliore utilizzo dello spazio

4E' compatibile con SMEMA?

Sì, l'XY-NG250S è dotato di interfacce SMEMA a doppia corsia, che consentono una facile comunicazione e sincronizzazione con le apparecchiature a monte e a valle.

5Quali dimensioni di PCB sono supportate?

Supporto standard per le dimensioni dei PCB: da 50 × 50 mm a 250 × 330 mm per binario
Le dimensioni più grandi o più piccole possono essere personalizzate

6Quale interfaccia di controllo usa?

Disponibile nelle versioni touchscreen HMI o del pannello dei pulsanti
Controllo PLC per una logica di classificazione affidabile e un funzionamento facile da usare
Alcuni modelli includono indicatori di stato, allarmi e funzioni di sostituzione manuale

7Richiede pressione d'aria?

Solo se dotati di tappi o di pompi pneumatici
In tali casi è necessaria una pressione dell'aria di 4·6 kg/cm2
Altrimenti, il sistema funziona elettricamente

8Cosa succede quando il vassoio NG o OK è pieno?

Il sistema innescherà un allarme tramite la luce della torre di segnale e opzionalmente sospendere l'ingresso della scheda
Gli operatori verranno invitati a sostituire l'intero vassoio prima di continuare

9Quali funzionalità opzionali sono disponibili?

Luce della torre di segnalazione (3 colori con suono)
Stazione di marcatura del rifiuto (adesivo manuale/automatico o punto di inchiostro)
supporto per lo scanner di codici a barre per la tracciabilità
Interfaccia MES per l'integrazione con i sistemi di dati di fabbrica
Cortina di sicurezza per la protezione dell'operatore

10- Quale manutenzione di routine è necessaria?

Pulisci regolarmente cinture, sensori e contenitori
Lubrificare le rotaie meccaniche e i componenti mensili
Controllare ogni settimana i sensori e il cablaggio del segnale
Se necessario, sostituire cinture usate e vassoi danneggiati

11Qual è il tempo di consegna?

Modello standard: 3-5 giorni lavorativi
Configurazioni personalizzate: 7-10 giorni lavorativi
Le parti di ricambio e gli accessori sono in genere in magazzino

12Quali industrie utilizzano questa attrezzatura?

Fabbriche SMT (stazioni di uscita AOI/ICT)
Linee di montaggio dei LED
Elettronica per l'automobile
Lini di PCB ad alta miscela e elevata capacità di trasmissione
