Stazione di aggancio ad alta efficienza con trasportatore PCB a doppio binario per il trasferimento senza interruzioni delle schede

Stazione di docking per trasportatore PCB a doppio binario

La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

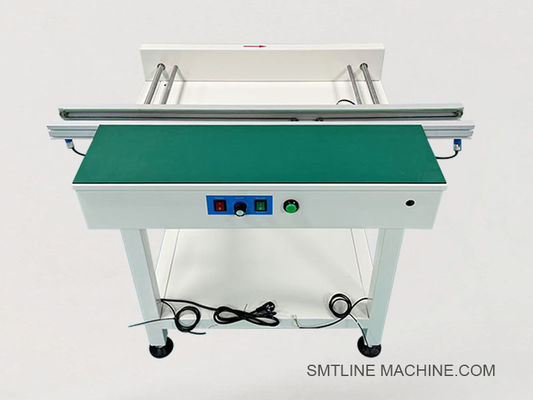

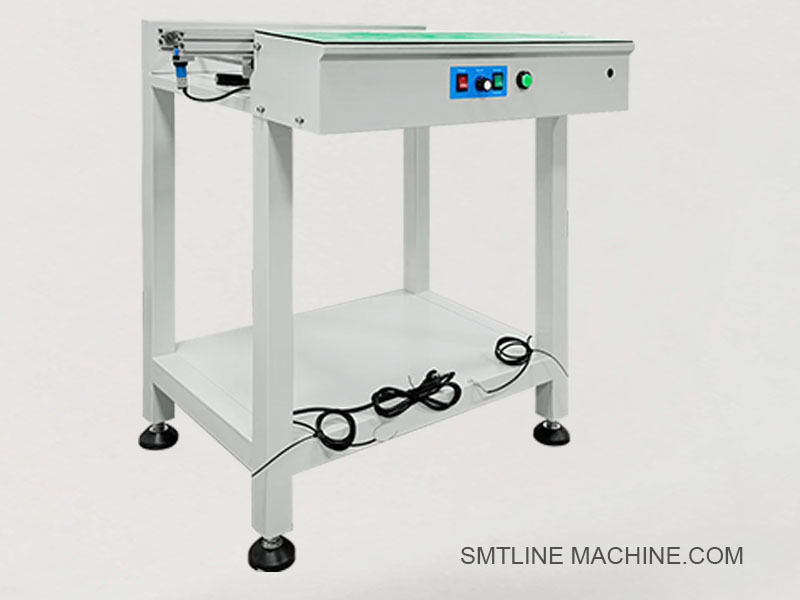

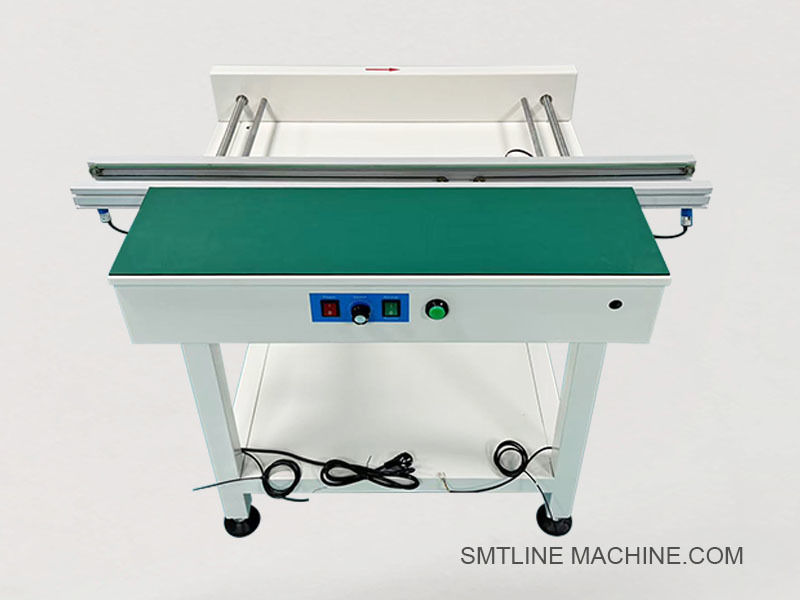

Introduzione al prodotto – Stazione di docking per trasportatore PCB a doppio binario

La stazione di docking per trasportatore PCB a doppio binario è un modulo di trasporto SMT in linea ad alta efficienza progettato per bufferare, trasferire o interfacciarsi con i PCB tra le apparecchiature a monte e a valle. Caratterizzato da un sistema a doppio binario, questo trasportatore consente a due corsie PCB indipendenti di operare simultaneamente, ottimizzando la produttività per le linee di produzione SMT a doppia corsia.

Caratteristiche principali

Design a doppia corsia (doppio binario): consente il trasferimento simultaneo di due PCB, raddoppiando la produttività nelle linee a doppia corsia.
Guide del trasportatore a morsetto laterale di precisione: larghezza regolabile per adattarsi a un'ampia gamma di dimensioni di schede.
Compatibile con SMEMA: si integra facilmente con le macchine a monte/a valle.
Buffer di docking integrato: contiene temporaneamente i PCB se la macchina successiva è occupata.
Telaio modulare in alluminio: robusto, antistatico e facile da manutenere.
Controllo intuitivo: interfaccia touchscreen o pannello a pulsanti con indicatori LED.
Modalità opzionali: passante, arresto, accumulo o bypass disponibili a seconda della configurazione della linea.

Specifiche tecniche

Funzionalità opzionali

Modalità passante o accumulo
Avvio/arresto controllato da sensore
Torretta luminosa o cicalino per l'indicazione di allarme
Supporto per scanner di codici a barre
Regolazione motorizzata della larghezza
Timer di buffering / modalità bypass

Applicazioni

Bilanciamento e buffering della linea SMT
Supporto della linea di produzione SMT a doppia corsia
Docking tra macchine pick-and-place, forni a rifusione e AOI

Accessori correlati – Stazione di docking per trasportatore PCB a doppio binario

1. Accessori meccanici

2. Componenti elettrici

3. Componenti di controllo e logica

4. Componenti pneumatici opzionali

5. Opzioni di manutenzione e aggiornamento

Numeri di parte correlati – Stazione di docking per trasportatore PCB a doppio binario

1. Componenti meccanici

2. Componenti elettrici

3. Parti di controllo e logica

4. Accessori pneumatici (se inclusi)

5. Parti opzionali / di manutenzione

Guida alle FAQ – Stazione di docking per trasportatore PCB a doppio binario

1. Cos'è una stazione di docking per trasportatore PCB a doppio binario?

È un sistema di trasporto SMT in linea progettato con due binari indipendenti per trasferire, bufferare o attraccare i PCB tra macchine come stampanti a schermo, montatrici, AOI o forni nelle linee di produzione a doppia corsia.

2. Quali sono i vantaggi del design a doppio binario?

Raddoppia la produttività in un ingombro ridotto
Supporta la produzione parallela di PCB diversi o identici
Riduce i tempi di attesa della linea gestendo in modo indipendente i binari sinistro/destro
Ideale per LED, scheda madre TV e linee SMT miste

3. Quali funzioni fornisce la stazione di docking?

Trasferisce i PCB da una macchina all'altra
Buffera i PCB se la stazione successiva è occupata
Corrisponde alla temporizzazione tra le macchine
Modalità bypass, passante o accumulo opzionali

4. Quali dimensioni di PCB sono supportate?

Intervallo tipico: da 50 × 50 mm a 460 × 250 mm per binario
La larghezza del trasportatore è regolabile manualmente o a motore
Dimensioni personalizzate disponibili su richiesta

5. Qual è l'altezza e la direzione del trasportatore?

Altezza standard: 900 ± 20 mm
Direzione di trasporto: da sinistra a destra o da destra a sinistra (personalizzabile)

6. La comunicazione SMEMA è supportata?

Sì. Il trasportatore è completamente compatibile con SMEMA per entrambe le corsie, consentendo una comunicazione senza interruzioni con le apparecchiature SMT a monte/a valle.

7. Che tipo di controllo sono disponibili?

HMI touchscreen o pannello di controllo a pulsanti
Automazione basata su PLC per prestazioni affidabili
Supporta l'avvio/arresto automatico basato su sensore e il controllo specifico della corsia

8. Sono inclusi gli arresti pneumatici?

Gli arresti pneumatici sono opzionali, ma comunemente inclusi per controllare la posizione della scheda e il buffering. Richiede una pressione dell'aria di 4–6 kg/cm² se utilizzato.

9. Quali sono le parti di ricambio o opzionali comuni?

Cinghie del trasportatore (cinghie dentate a prova di ESD)
Sensori fotoelettrici (serie Omron E3Z/E3F)
Cilindri di spinta (per la funzione di arresto)
Luci della torretta di segnalazione
Staffe per scanner di codici a barre
Cavi SMEMA

10. Quale manutenzione è richiesta?

Quotidiano: pulire le cinghie e controllare i sensori
Settimanale: ispezionare il meccanismo di larghezza del binario e l'azionamento del motore
Mensile: lubrificare i binari e ispezionare il cablaggio/la pneumatica
Sostituire le cinghie o i sensori usurati, se necessario

11. Può essere personalizzato?

Sì! Offriamo personalizzazioni come:

Larghezza o altezza del trasportatore
Sensori aggiuntivi
Regolazione motorizzata della larghezza
Logica multi-modalità (passante, accumulo, bypass di rifiuto)
Integrazione dello scanner di codici a barre
Interfacce pronte per MES

12. Qual è il tempo di consegna?

Configurazioni standard: 3–5 giorni lavorativi
Modelli personalizzati: 7–10 giorni lavorativi
Supportiamo la consegna urgente con parti in stock
