Downloader PCB di tipo L per l'automazione efficiente della linea SMT e la gestione delle schede

Caricatore PCB di tipo L​

La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

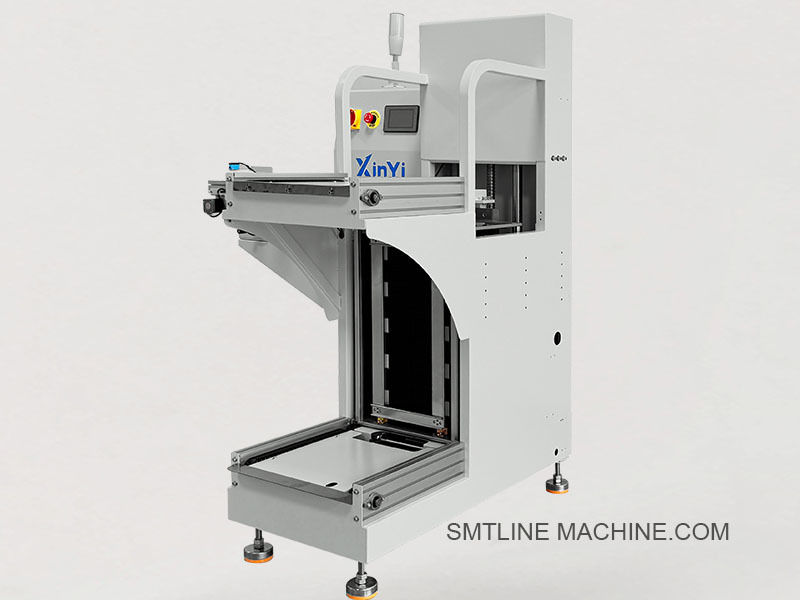

Introduzione al prodotto – Caricatore PCB di tipo L (Unloader)

Il caricatore PCB di tipo L, noto anche come Unloader PCB di tipo L, viene utilizzato alla fine di una linea di produzione SMT per scaricare automaticamente i PCB finiti nei magazzini di stoccaggio. La sua struttura a forma di L posiziona il rack del magazzino perpendicolarmente al trasportatore, risparmiando spazio sul pavimento e consentendo una più facile gestione del magazzino in ambienti compatti.

Caratteristiche principali

Orientamento del magazzino a forma di L: ottimizza la disposizione sul pavimento posizionando i magazzini ad un angolo di 90 gradi rispetto al trasportatore.
Scaricamento completamente automatico: trasferisce i PCB dal trasportatore negli slot del magazzino utilizzando un braccio di spinta e un sistema di sollevamento.
Funzionamento tramite touchscreen: HMI intuitivo per l'impostazione delle modalità operative, il controllo del sollevamento e la diagnostica.
Controllo slot programmabile: supporta l'esclusione degli slot vuoti, il passo di scarico regolabile e il rilevamento del magazzino pieno.
Compatibile con SMEMA: consente la comunicazione in linea con apparecchiature AOI, reflow o di ispezione.
Design sicuro e stabile: telaio in alluminio con costruzione a prova di ESD, pulsante di arresto di emergenza e protezioni.

Specifiche tecniche

Applicazioni

Scaricamento PCB a fine linea nelle linee di produzione SMT/EMS
Comunemente utilizzato dopo forni reflow, AOI, tester funzionali
Adatto per PCB rigidi, semi-flessibili o LED

Accessori correlati – Caricatore / Unloader PCB di tipo L

1. Magazzino e accessori per la movimentazione

2. Componenti meccanici

3. Componenti elettrici e di controllo

4. Accessori pneumatici

5. Strumenti di manutenzione e accessori di sicurezza

6. Aggiornamenti opzionali

Numeri di parte correlati – Caricatore / Unloader PCB di tipo L

1. Parti per magazzino e movimentazione

2. Componenti meccanici

3. Componenti elettrici e di controllo

4. Accessori pneumatici

5. Componenti di manutenzione e opzionali

Guida alle FAQ – Caricatore / Unloader PCB di tipo L

1. A cosa serve il caricatore PCB di tipo L?

Il caricatore PCB di tipo L (chiamato anche Unloader PCB) viene utilizzato alla fine della linea di produzione SMT per ricevere e scaricare automaticamente i PCB finiti dal trasportatore nei magazzini di stoccaggio. Garantisce una gestione sicura ed efficiente delle schede completate.

2. Perché si chiama “tipo L”?

Perché il rack del magazzino è posizionato ad un angolo di 90° (perpendicolare) alla direzione del trasportatore PCB, formando una forma a L. Questo layout consente di risparmiare spazio sul pavimento e consente un migliore accesso per gli operatori.

3. Che tipo di PCB può scaricare?

PCB rigidi standard
Schede luminose a LED
Schede in alluminio o fibra di vetro (FR4)
Dimensioni PCB tipicamente da 50 × 50 mm a 330 × 250 mm (personalizzabile)

4. Quali sono le dimensioni dei magazzini compatibili?

355 × 320 × 563 mm (standard)
390 × 320 × 570 mm (opzionale)
Le dimensioni dei magazzini personalizzati sono supportate su richiesta

5. Quali sono le caratteristiche principali?

Posizionamento del magazzino a forma di L per un layout di linea compatto
Caricamento PCB completamente automatico nei magazzini
Touch screen + sistema di controllo PLC
Passo slot programmabile e funzione di esclusione vuoto
Interfaccia SMEMA compatibile
Interblocchi di sicurezza e pulsante di arresto di emergenza
Telaio in alluminio con superficie antistatica

6. Qual è il tempo di ciclo per PCB?

Circa 6–10 secondi per scheda, a seconda delle dimensioni della scheda e della velocità di spinta

7. Quali funzioni di sicurezza sono incluse?

Interruttore di arresto di emergenza
Coperture chiuse sulle parti in movimento
Allarmi di errore e cicalino
Opzionale: barriera fotoelettrica (per la protezione dell'operatore)

8. Quali sono le principali parti sostituibili?

Gruppo braccio di spinta
Motore o cilindro di sollevamento
Sensori (fotoelettrici o rilevamento slot)
Pannello touch screen
Elettrovalvola e tubi pneumatici
Morsetti per magazzino e guide

9. Quale manutenzione è richiesta?

Quotidiano: pulire il trasportatore, controllare la presenza di parti allentate
Settimanale: ispezionare i sensori e il meccanismo di spinta
Mensile: lubrificare la guida di sollevamento e controllare il sistema di pressione dell'aria
Se necessario: sostituire le parti usurate (cinghie, cilindri, fusibili)

10. Può essere integrato con sistemi MES o codici a barre?

Sì. Molti modelli supportano l'integrazione con:

Raccolta dati MES
Scanner di codici a barre in linea
Sistemi di tracciabilità

11. È disponibile la personalizzazione?

Sì. Puoi richiedere:

Modifiche alle dimensioni del magazzino
Personalizzazione della larghezza del trasportatore
Porte I/O aggiuntive o moduli di rete
Torre di segnalazione esterna o cicalino
