Caricatore PCB di tipo L per l'efficienza della linea di produzione SMT automatizzata

Caricatore di PCB di tipo L- Sì.

La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida

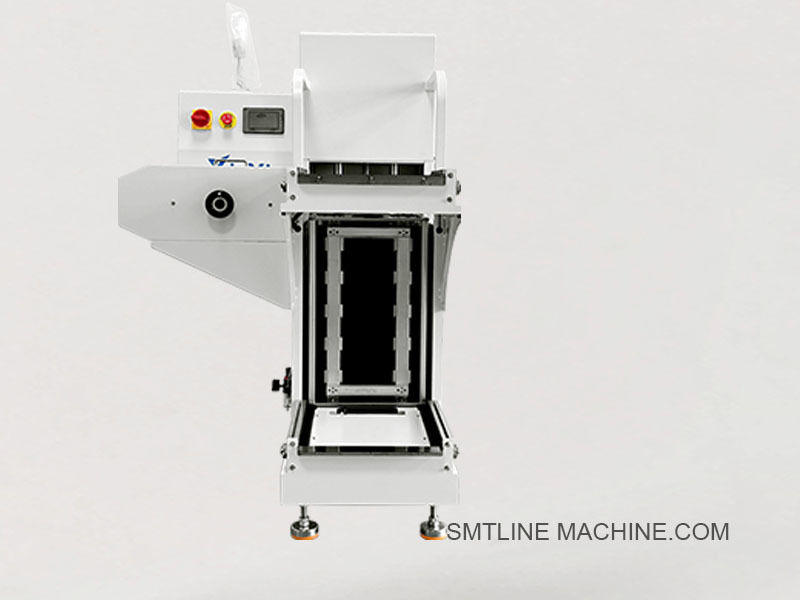

Introduzione al prodotto L-type PCB loader

Il caricatore di PCB di tipo L è una macchina di caricamento automatico di schede progettata per trasferire PCB in linee di produzione SMT in una configurazione a forma di L .È generalmente installato all'estremità anteriore della linea SMT e viene utilizzato per caricare PCB nudi o assemblati da riviste sul sistema trasportatore, consentendo una consegna senza soluzione di continuità a apparecchiature a valle come stampanti, montatrici o macchine di ispezione.

Caratteristiche chiave

Disposizione a forma di L: risparmia spazio sul pavimento posizionando i magazzini e il trasportatore a 90 gradi.
Caricamento automatico dei PCB: trasferisce le tavole dal caricatore al trasportatore lineare utilizzando un sistema di spinta e sollevamento.
Funzionamento a touch screen: HMI facile da usare per la regolazione dei parametri e il funzionamento del caricatore.
Compatibile con riviste standard: supporta 390×320 mm o dimensioni di riviste personalizzate.
Funzioni di sicurezza: include coperture protettive, sistema di allarme e pulsante di arresto di emergenza.
Costruzione durevole: telaio in alluminio con trattamento antistatico della superficie.

Specifiche tecniche

Applicazioni

Carico frontale per le linee di assemblaggio SMT
Adatti per la montaggio di schede a LED, schede per telefoni cellulari e elettronica di consumo
Utilizzato in combinazione con unità di scarico, trasportatore e tampone

Accessori correlati L-type PCB loader

1. Componenti della rivista

Maggiornali standard per PCB
Materiale: alluminio, plastica sicura da ESD
Dimensioni: 355×320×563 mm, 390×320×570 mm, o personalizzate
Clementi per scaffalature
Piattaforma di sollevamento del magazzino ️ Tavolo di sollevamento elettrico per movimenti verticali

2. Parti meccaniche

Assemblaggio del braccio di spinta
Motore di sollevamento controlla il movimento verticale del portacarri
Set di rotaie guida per il posizionamento e il trasferimento agevole dei PCB
Tappo per PCB (controllato da sensori)
Coperture laterali e pannelli di telaio Profili in alluminio con rivestimento antistatico
Piedi regolabili in altezza Per livellare la macchina

3. Componenti elettrici e di controllo

Unità di controllo PLC tipicamente Mitsubishi, Omron o Siemens
Interfaccia HMI touchscreen per impostazioni di parametri e diagnostica
Sensori fotoelettrici ¢ rilevare la presenza e la posizione dei PCB
Interruttore di arresto di emergenza
Interruttore di alimentazione e interruttore
Valvole solenoidi ad aria Sistema pneumatico di controllo
Indirizzi di cablaggio connessioni di alimentazione e segnale

4. accessori pneumatici

cilindro d'aria (attuatore del braccio spinta)
Regolatore del filtro dell'aria (unità FRL)
Silencio e tubi pneumatici
Sensore di vuoto (se applicabile)

5. Strumenti e kit di manutenzione

Lubrificante per guide lineari
Tasti da pulizia / spazzole protette da ESD
Kit di fusibili di ricambio
Set di attrezzi (tasti a squadre, cacciavite)
Indicatore di taratura della guida PCB

6. Accessori opzionali / Aggiornamenti

Cavi per l'interfaccia SMEMA per la comunicazione in linea con apparecchiature a monte/a valle
Montaggio per lo scanner di codici a barre per la tracciabilità in linea
Percorso di luce di sicurezza ️ Miglioramento della sicurezza degli operatori
Adaptatori per riviste personalizzati Per le dimensioni speciali delle schede
Copertura antipolvere Per uso in ambienti di camera pulita

Numeri delle parti correlate L-Type PCB Loader

1. Magazzino e parti per la manipolazione

2.Componenti meccanici

3. Componenti elettrici e di controllo

4. Componenti pneumatici

5. Manutenzione e accessori opzionali

Guida alle domande frequenti L-type PCB loader

1Per che cosa viene utilizzato il caricatore per PCB di tipo L?

Il caricatore PCB di tipo L è progettato per caricare automaticamente i PCB dai magazzini di stoccaggio nella linea di produzione SMT.

2Perche' si chiama tipo L?

Perché il portacarri è posizionato perpendicolarmente (90°) alla direzione del trasportatore, formando una forma a "L". Questo consente di risparmiare spazio e di accedere lateralmente.

3Quali tipi di riviste sono supportati?

Dimensioni standard: 355 × 320 × 563 mm
Opzionale: 390 × 320 × 570 mm o dimensioni personalizzate
Materiale: telaio in alluminio con pannelli laterali protetti da ESD

4Quali dimensioni di PCB sono compatibili?

Dimensioni minime: 50 × 50 mm
Dimensioni massime: 330 × 250 mm (personalizzabili)
Controllare la configurazione del caricatore o regolare la larghezza del binario di conseguenza.

5Quali sono le caratteristiche chiave?

Progettazione a L a risparmio di spazio
Meccanismo automatico di sollevamento e di spinta
Interfaccia touchscreen con controllo PLC
Compatibile con la comunicazione SMEMA
Struttura di sicurezza ESD e funzionamento a basso rumore
Coperture di emergenza e coperture di sicurezza

6Qual è il tempo di ciclo per PCB?

Tipicamente circa 6 ̊10 secondi per tavola, a seconda dello spessore della tavola, del tipo di rivista e della configurazione.

7Quali sono le principali parti o accessori da indossare?

Spingi il braccio
Motore di sollevamento e cintura
Sensori (tipo fotoelettrico)
Valvole solenoidi e bombole d'aria
Clementi per scaffalature
Pannello di controllo o touch screen

8Quale manutenzione è necessaria?

Settimanale: controllo dei sensori, pulizia dei binari
Mensile: guida del sollevamento lubrificante, controllo cinture
Quarterly: ispezionare il braccio di spinta, testare E-stop
Sostituire i filtri d'aria e le parti pneumatiche se necessario

9Quali sono le caratteristiche di sicurezza incluse?

Tasto di arresto di emergenza
Coperture laterali protettive
Cortina di luce di sicurezza opzionale
Alarme per errori o ingorghi

10Può essere personalizzato?

Molti modelli supportano:

Dimensioni personalizzate del riviste
Controllo del pedale del piede
Scanner di codici a barre in linea
I/S aggiuntivi per il MES o l'integrazione della tracciabilità
