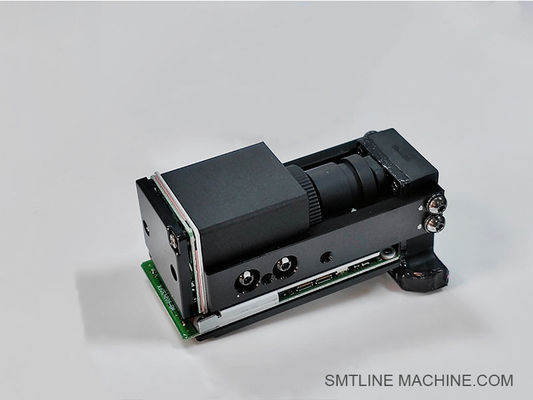

FUJI 2AGKHA014000 AA66W00 V12 testa funzionante telecamera IPS Ricambi SMT

FUJI2AGKHA014000 AA66W00 V12 fotocamera IPS
La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida

Visualizzazione del prodotto

Numero della parte: 2AGKHA014000
Modello: AA66W00
Nome del componente: Camera IPS (sensore di elaborazione delle immagini)
Macchina applicabile: FUJI serie NXT compatibile con teste di lavoro V12 e H24
Funzione: una telecamera del sistema di visione integrata nella testa di lavoro per il riconoscimento dei componenti ad alta velocità e precisione e la taratura del posizionamento.

Caratteristiche chiave

1. Riconoscimento immagine ad alta precisione
La fotocamera IPS cattura immagini ad alta risoluzione dei componenti e delle posizioni dei PCB durante il raccolto e il posizionamento, consentendo al sistema di determinare la posizione esatta, l'orientamento,e allineamento dei componenti prima del montaggio.

2. rilevamento della postura multi-angolare
Capace di rilevare l'orientamento dei componenti da più angolazioni, comprese le viste laterali, per evitare posizioni errate e garantire la costanza della qualità.

3. Design compatto e leggero
Il modulo della fotocamera è leggero e integrato direttamente nella testa di lavoro (circa 2,5 kg per la testa totale), consentendo un movimento rapido e un controllo preciso con una ridotta inerzia meccanica.

Specifiche e compatibilità

Utilizzo e sostituzione

Questa parte viene comunemente sostituita durante la manutenzione regolare o se ci sono problemi con la cattura dell'immagine, errori di allineamento o fallimento del riconoscimento visivo nel processo di posizionamento.
L'installazione richiede l'allineamento con il software della macchina.
Si tratta di un pezzo originale FUJI o può essere disponibile tramite fornitori terzi come ricambio compatibile.

Riassunto

La fotocamera IPS FUJI AA66W00 (2AGKHA014000) è una parte critica della testa di lavoro V12 per la piattaforma SMT FUJI NXT.e l'integrazione compatta assicurano precisi, affidabile posizionamento dei componenti, contribuendo a migliorare il rendimento e l'efficienza complessiva della produzione.

Accessori correlati per la fotocamera IPS FUJI AA66W00 (testa V12)

Strumenti e accessori opzionali

Jig di calibrazione/apparecchiature usate durante la manutenzione o la sostituzione della fotocamera IPS.
Modulo software di allineamento della visione Utilità software opzionali utilizzate sui sistemi FUJI NXT per la sintonizzazione delle immagini IPS.
Cavi/connettori
FUJI Vision System Kit di pulizia delle lenti ️ strumenti antistatici e senza polvere per mantenere la qualità dell'immagine.

Numeri delle parti correlate per la fotocamera IPS FUJI AA66W00 (testa V12).

Questi numeri di parti possono variare leggermente a seconda della specifica generazione FUJI NXT (I/II/III) e della configurazione della macchina.

Guida alle domande frequenti

Nome del prodotto: FUJI IPS Camera

Modello: AA66W00

Numero della parte: 2AGKHA014000

Utilizzato su: FUJI NXT V12 testa di lavoro (compatibile anche con H24)

1Qual è la funzione della fotocamera IPS AA66W00?

La fotocamera IPS (Image Processing Sensor) è integrata nella testa di lavoro V12.

Raccogliere immagini ad alta risoluzione di componenti e PCB.
rilevare la posizione, l'orientamento e l'inclinazione dei componenti prima del posizionamento.
Aiuta a correggere lo spostamento di posizionamento per garantire un'elevata precisione.

2- Dov'e' installata la telecamera?

La fotocamera IPS è incorporata all'interno dell'unità della testa di lavoro V12, direttamente dietro l'albero dell'ugello, rivolta verso il basso.

3Quali sono i relativi numeri di parti?

Alcune parti comunemente associate:

AA66W08 ¢ Versione alternativa della fotocamera IPS.
2AGTHA009100
2AGTHA005807 Valvola meccanica
H11352 / H50844 Valvola solenoide
H4897A ′ Cuscinetto per asse della testa
PM09NR4 ′ motore ad asse R
GGAJ0403 / 3216 ¢ Tabletta bianca di taratura (per la taratura visiva IPS)

4Quando sostituire la telecamera IPS?

Sostituire o riparare la telecamera se:

Il sistema visivo non riesce a riconoscere i componenti.
La precisione del posizionamento dei componenti si degrada.
Gli errori come "fallimento della cattura della visione" o "disallineamento dell'angolo dei componenti" compaiono frequentemente.
L'ispezione visiva rivela una nebbia o una sporcizia che non può essere pulita.

5È necessaria una taratura dopo la sostituzione?

Dopo aver sostituito la telecamera IPS:

Eseguire l'allineamento e la taratura della testa utilizzando gli strumenti software FUJI.
Utilizzare compresse bianche di taratura (ad esempio, 3216) per la regolazione della vista.
Assicurare la compatibilità firmware/software per una corretta comunicazione della telecamera.

6. Può AA66W00 essere sostituito con AA66W08?

Sì, AA66W08 è una versione compatibile comunemente utilizzata. Tuttavia, verificare sempre la compatibilità meccanica e del firmware con il sistema NXT prima della sostituzione.

7La telecamera viene utilizzata sia per il prelievo che per il posizionamento?

Sì, è coinvolto in:

Scansione preliminare per verificare la presenza e la prontezza dell'ugello.
Ispezione dopo il ritiro per confermare l'orientamento e l'allineamento dei componenti.
Aggiustamento preliminare per compensare eventuali spostamenti rilevati.

8La fotocamera IPS è compatibile con H24 o altre teste?

Sebbene sia progettato principalmente per la testa V12, moduli IPS simili o identici (ad esempio, AA66W08) possono essere condivisi tra teste H24 o H12HSQ nelle piattaforme NXT.a seconda della generazione e della configurazione.

9È necessaria una manutenzione?

Pulire regolarmente l'obiettivo con uno strumento di pulizia senza statici.
Assicurarsi che l'ambiente di lavoro sia privo di polvere.
Sostituire gli schermi filtranti (ad esempio, 2EGTHA000202) per proteggere l'ottica della fotocamera.
