FUJI 2AGTHA009100 H24 H24G H24S canna di aspirazione della testa di lavoro

FUJI2AGTHA009100 H24 H24G H24S canna di aspirazione della testa di lavoro
La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida

Introduzione del prodotto FUJI 2AGTHA009100 Fusole (H24 / H24G / H24S testa di lavoro)

Numero della parte:

2AGTHA009100

Nome del prodotto:

Fuoco di ugello / bastone dell'ugello

Categoria:

Componente meccanico

Modelli applicabili:

FUJI NXT H24 Testa di lavoro
FUJI NXT H24G testa di lavoro
FUJI NXT H24S testa di lavoro

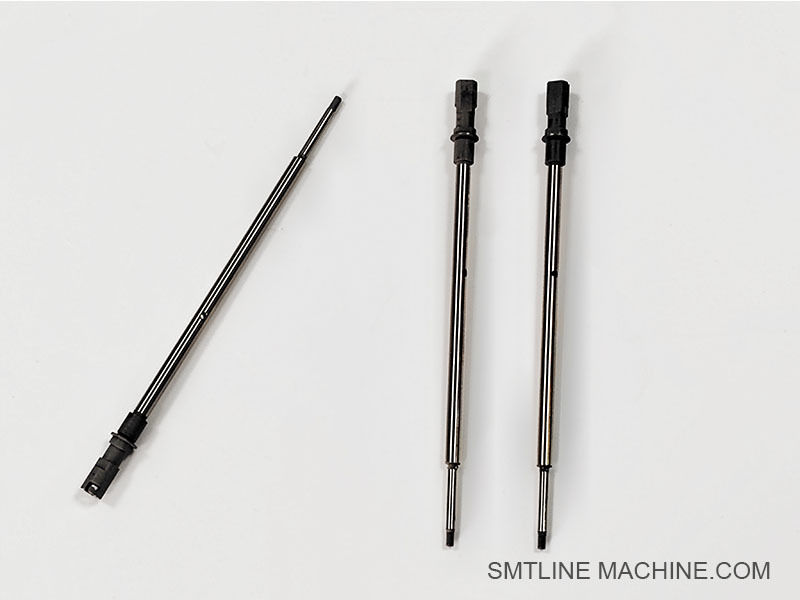

Visualizzazione del prodotto

La FUJI 2AGTHA009100 è un albero di ugello di precisione (denominato anche canna di ugello), che funge da supporto principale per l'ugello di aspirazione nelle teste di lavoro della serie H24 delle macchine FUJI NXT.Si muove verticalmente (asse Z) per raccogliere e posizionare componenti con velocità e precisione.

Questa barra si integra anche nel canale del vuoto, consentendo il raccolto dei componenti mediante aspirazione durante i processi SMT.

Caratteristiche chiave

Macchine ad alta precisione
Garantisce un movimento stabile dell'ugello e una precisione di posizionamento costante.

Compatibilità del movimento liscio dell'asse Z
Progettato per funzionare in sincronia con il sistema di azionamento dell'asse Z e le guide lineari.

Via del vuoto integrata
Include il passaggio interno per l'aspirazione a vuoto direttamente attraverso l'ugello.

Trattamento superficiale durevole
b. "tecnologia" per l'elaborazione, la produzione e la distribuzione di materiali di fabbricazione specifica, compresi i materiali di fabbricazione specifica, i materiali di fabbricazione specifica, i materiali di fabbricazione specifica, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici, i materiali di fabbricazione specifici o i materiali di fabbricazione specifici.

Punti salienti tecnici (tipico)

Ruolo tipico nel sistema

L'albero dell'ugello:

Tenere e posizionare l'unità dell'ugello
Guida il movimento verso l'alto e verso il basso (strato dell'asse Z)
Funziona come condotto di vuoto
Interagisce con sensori e sistemi di movimento per garantire cicli di selezione e posizionamento precisi

Suggerimenti per la manutenzione

Evitare di piegare o contaminare la superficie dell'albero
Sostituire in caso di usura meccanica, perdita di vuoto o irregolarità dell'asse Z
Utilizzare solo con parti originali della serie FUJI H24 per una piena compatibilità

Accessori correlati 2AGTHA009100 Fusoliere

Numeri delle parti correlate 2AGTHA009100 Flusso dell'ugello

Nota:

Questo albero è compatibile solo con le teste della serie H24 ‡ non è consigliabile utilizzarlo con altri tipi di teste (ad esempio, H08, H12).
Per un funzionamento affidabile sono fondamentali una corretta connessione a vuoto e un flusso d'aria pulito.
Controllare l'usura o la flessione se si notano errori di altezza del pick-up o manovrazione incoerente dei componenti.

Guida delle domande frequenti FUJI 2AGTHA009100 Fusole (H24 / H24G / H24S teste di lavoro)

1Qual è la funzione dell'albero dell'ugello?

Risposta:
L'albero dell'ugello (chiamato anche canna dell'ugello) tiene e muove l'ugello di aspirazione verticalmente (asse Z) durante le operazioni di pick-and-place.Integra il percorso del vuoto che consente all'ugello di scegliere i componenti e rilasciarli con precisione.

2Quali teste usano questo albero dell'ugello?

Risposta:

H24
H24G
H24S
Tutti fanno parte della serie di macchine di posizionamento FUJI NXT.

3Quali altre parti funzionano con l'albero dell'ugello?

4Quali sono i sintomi comuni di problemi con l' albero dell'ugello?

Nozzolo non in grado di raccogliere componenti
Movimento verticale irregolare o bloccato
Perdite di vuoto che causano un guasto del pick-up
Errori di altezza di posizionamento o allarmi relativi all'asse Z

5- Come faccio a mantenere o ispezionare l'albero dell'ugello?

Controllare per curve o danni fisici sul pozzo
Ispezionare le tenute e i tubi a vuoto
Lubrificare le parti mobili secondo le specifiche FUJI (ad esempio, grasso AA6PT00)
Sostituire se indossato, piegato o che causa problemi di funzionamento

6. Il filo dell'ugello può essere sostituito in modo indipendente?

Risposta:
Sì, la sostituzione deve essere effettuata con cura, assicurando un corretto allineamento con il motore e le guide dell'asse Z e con i corretti collegamenti a vuoto.

7. Visualizzazione tecnica

8Dove posso trovare parti originali?

Risposta:
Le parti originali FUJI possono essere ordinate tramite distributori autorizzati FUJI o fornitori di servizi SMT.

9- Consigli aggiuntivi.

Utilizzare ugelli originali progettati per la serie H24 per ottenere i migliori risultati.
Ispezionare i componenti correlati come cuscinetti, valvole a vuoto e accoppiamenti durante la manutenzione.
Dopo la sostituzione può essere necessaria una taratura per assicurare una scelta e un posizionamento accurati.
