FUJI 2MGKHH012400 H02H02F Testa di lavoro asse Z vite SMT Ricambi

FUJI2MGKHH012400 H02H02F testa di lavoro Vattone asse Z
La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida

Introduzione al prodotto FUJI 2MGKHH012400 Vattone ad asse Z (Testa di lavoro H02 / H02F)

Numero della parte:

2MGKHH012400

Nome del prodotto:

Vitruccio a sfera ad asse Z / Vitruccio di alimentazione

Categoria:

Componente di trasmissione meccanica di precisione

Modelli applicabili:

FUJI NXT H02 e H02F

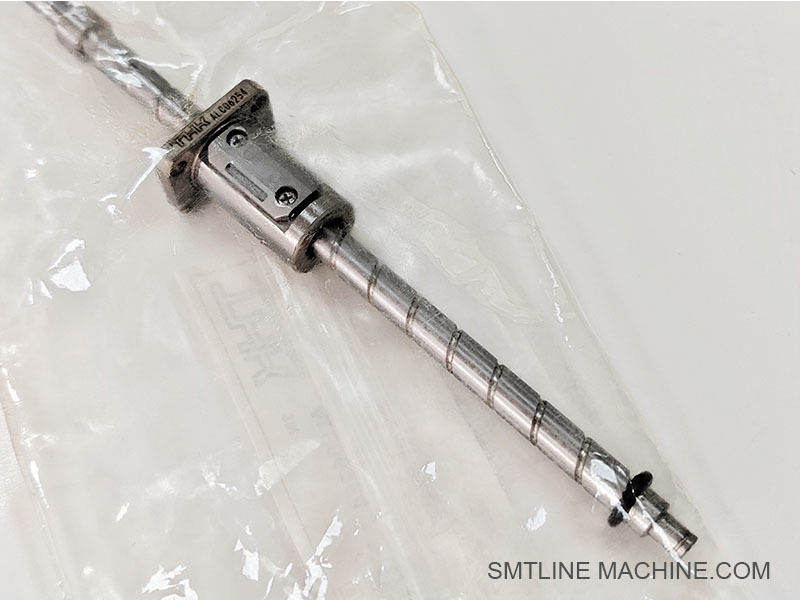

Visualizzazione del prodotto

La FUJI 2MGKHH012400 è una vite ad alto livello di precisione a asse Z, nota anche come vite a sfera o vite di alimentazione, utilizzata nelle teste di lavoro H02 e H02F delle macchine di posizionamento SMT FUJI NXT.È l'elemento meccanico principale responsabile del movimento su e giù (asse Z) dell'albero dell'ugello.

Questo componente converte il movimento di rotazione dal motore dell'asse Z in movimento verticale lineare, consentendo altezze di raccolta precise dei componenti e controllo della forza di posizionamento.

Caratteristiche chiave

Vetture a sfera a macchina di precisione
Fornisce un'elevata precisione e ripetibilità nel posizionamento verticale.

Movimento liscio e a basso attrito
Garantisce un movimento veloce e privo di vibrazioni per l'unità di ugello dell'asse Z.

Durabile e resistente all'usura
Prodotto in acciaio legato ad alta resistenza, trattato termicamente per una lunga durata di servizio in funzionamento continuo.

Supporta cicli ad alta velocità sull'asse Z
progettati per gestire le esigenze di movimento rapido su/giù delle teste H02/H02F.

Specificativi (tipico)

Funzione nel sistema

Lavora in collaborazione con:

Motore ad asse Z
Ferrovie di guida lineari
Tenitore / albero dell'ugello
Codificatore o sensore per il feedback in posizione Z

Controlla la corsa verticale dell'ugello per raccogliere i componenti dagli alimentatori e posizionarli sul PCB con pressione controllata.

Sintomi tipici del fallimento

Irregolarità del tratto dell'ugello
Disallineamento verticale nella posizione
Rumore meccanico durante il movimento Z
Altezza o forza di posizionamento imprecise
Codici di allarme relativi al feedback sull'asse Z

Nota di manutenzione

Pulire e lubrificare regolarmente la vite utilizzando un grasso approvato da FUJI (ad esempio AA6PT00)
Controllare la reazione, l'usura o il disallineamento durante la manutenzione della testa
Sostituisci sempre con pezzi originali FUJI per il miglior adattamento e prestazioni

Accessori correlati FUJI 2MGKHH012400 Vattone a asse Z

Numeri delle parti correlate FUJI 2MGKHH012400 Vattone a asse Z

Nota:

Quando si sostituisce la vite dell'asse Z, si raccomanda vivamente di ispezionare o sostituire le parti vicine come cuscinetti, accoppiamenti e blocchi di guida.
Utilizzare solo parti originali FUJI per garantire precisione e affidabilità.
Applicare regolarmente il grasso specificato FUJI per mantenere le prestazioni e ridurre l'usura.
L'allineamento sbagliato o una lubrificazione impropria possono portare a reazioni contrarie alla vite, vibrazioni o errori di posizionamento dell'asse Z.

Guida delle domande frequenti FUJI 2MGKHH012400 Vattone ad asse Z (Testa di lavoro H02 / H02F)

1Qual è la funzione della vite a asse Z FUJI 2MGKHH012400?

Risposta:
Questa parte è una vite a sfera di precisione che converte il movimento di rotazione del motore dell'asse Z in movimento verticale lineare del supporto dell'ugello.Permette alla testa di lavoro di spostare i componenti su e giù durante il processo di pick-and-place.

2Quali teste di lavoro usano questa vite?

Risposta:
La vite è progettata per:

H02 Testa di lavoro
H02F Testa di lavoro
Entrambi fanno parte della serie di macchine SMT FUJI NXT.

3Con quali componenti funziona la vite dell'asse Z?

4Quali sono i segni di usura o di guasto della vite?

Nozzolo non in movimento in modo corretto
Movimento irregolare o rumoroso dell'asse Z
Errori di altezza dei componenti o guasti di raccolta
Aumento dell' imprecisione del posizionamento
Alarmi relativi all'asse della macchina

5Come faccio a mantenere o ispezionare la vite?

Pulire regolarmente la vite dalla polvere e dai detriti
Lubrificare utilizzando il grasso raccomandato da FUJI (ad esempio, AA6PT00)
Controllare se non ci sono segni di usura, reazione o gioco
Rimpiazzare se il movimento diventa irregolare, rumoroso o ritardato

6La vite può essere sostituita da sola?

Risposta:
Sì, può essere sostituito durante la manutenzione della testa.

Allineare correttamente la vite e la guida
Sostituire i cuscinetti o i sigilli associati se indossati
Assicurarsi che l'accoppiamento e l'allineamento del motore siano corretti
Calibrare l'asse Z dopo l'installazione

7. Visualizzazione tecnica

8. Numeri delle parti correlate

9Devo ricalibrare dopo la sostituzione?

Risposta:
Sì, dopo aver installato una nuova vite per l'asse Z, è essenziale ricalibrare il raggio di percorrenza dell'asse Z e verificare l'accuratezza dell'altezza di posizionamento utilizzando l'allineamento della macchina o gli utili di controllo della testa.

10Dove posso trovare supporto o sostituti?

Risposta:

Attraverso i distributori ufficiali FUJI SMT
O fornitori di servizi SMT certificati
Assicurarsi di specificare il modello esatto della testa (H02 o H02F) e il numero originale della parte (2MGKHH012400) al momento dell'ordine.
