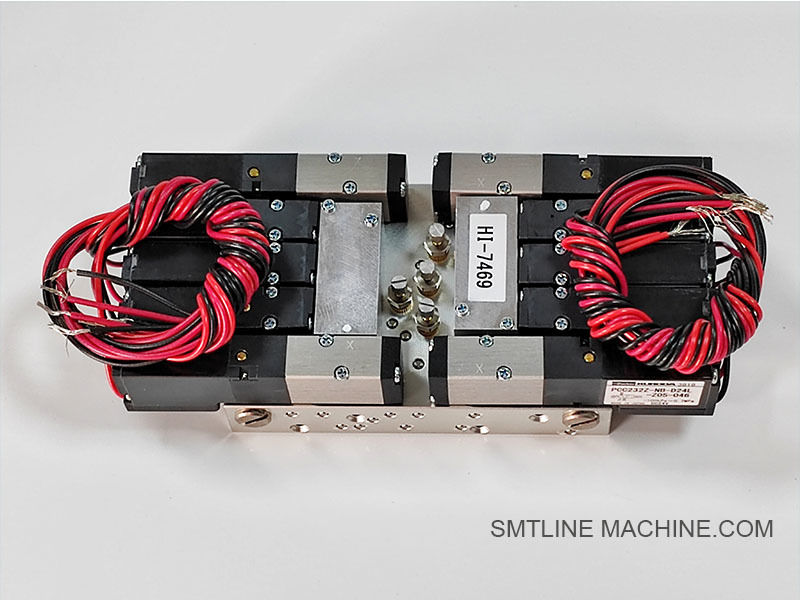

FUJI 2MGKHH014000 XB03123 H02 H02F valvola solenoide a vuoto a testa SMT Parti

FUJI 2MGKHH014000 XB03123 H02 H02F - elettrovalvola a solenoide per vuoto
La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

Introduzione al prodotto – FUJI 2MGKHH014000 / XB03123 Elettrovalvola a solenoide per vuoto (testa H02 / H02F)

Codici articolo:

2MGKHH014000
XB03123 (codice articolo alternativo o collegato)

Nome del prodotto:

Elettrovalvola a solenoide per vuoto – per testa di lavoro H02 / H02F

Categoria:

Componente di controllo pneumatico / Sistema a vuoto

Modelli applicabili:

Teste di lavoro FUJI NXT H02 e H02F

Panoramica del prodotto

La FUJI 2MGKHH014000 (XB03123) è un'elettrovalvola a solenoide per vuoto di precisione utilizzata nelle teste di lavoro H02 e H02F delle macchine a montaggio superficiale della serie FUJI NXT. Questa valvola controlla il flusso on/off del vuoto all'ugello di aspirazione durante le operazioni di pick-and-place. Svolge un ruolo cruciale nel garantire un prelievo accurato dei componenti, un fissaggio sicuro e un rilascio tempestivo.

Caratteristiche principali

Risposta ad alta velocità
Consente la commutazione rapida del vuoto per il posizionamento dei componenti ad alta velocità.

Controllo del vuoto stabile
Mantiene un controllo preciso sulla temporizzazione dell'aspirazione e sulla pressione del flusso d'aria.

Design compatto e durevole
Progettato per un'integrazione stretta nel modulo della testa, pur resistendo a cicli continui.

Funzionamento affidabile
Supporta migliaia di operazioni al minuto nei cicli di lavoro della macchina FUJI NXT.

Applicazioni

Controlla il flusso del vuoto all'unità dell'ugello nelle teste H02 e H02F.
Garantisce una temporizzazione precisa di prelievo e rilascio durante il posizionamento SMT ad alta velocità.
Integrato nel circuito pneumatico interno della testa di lavoro.

Specifiche (tipiche)

Tipo: elettrovalvola a solenoide normalmente chiusa
Tensione di esercizio: 24 V CC (tipica per i sistemi di controllo FUJI)
Tempo di risposta:< 20 ms
Porte: 2 o 3 a seconda della configurazione del circuito
Montaggio: montato direttamente sulla base pneumatica della testa H02/H02F
Materiale: corpo in metallo con guarnizioni ad alta durata
Controllo: attivato tramite la logica del sistema a vuoto della macchina (tramite PCB della testa)

Note di installazione

Utilizzare con teste FUJI originali per garantire l'adattamento meccanico e l'integrità della tenuta sottovuoto.
Assicurarsi che i tubi del vuoto siano collegati correttamente e privi di perdite.
L'orientamento della valvola e l'allineamento della guarnizione sono fondamentali per prevenire problemi di prestazioni.

Parti tipiche correlate

Accessori correlati – Elettrovalvola a solenoide per vuoto FUJI 2MGKHH014000 / XB03123

Codici articolo correlati – Elettrovalvola a solenoide per vuoto FUJI 2MGKHH014000 / XB03123 e componenti

Note:

Utilizzare parti FUJI originali per mantenere l'integrità del vuoto e le prestazioni della macchina.
La sostituzione delle guarnizioni e l'ispezione dei tubi sono raccomandate durante la manutenzione della valvola.
I collegamenti elettrici devono essere controllati per usura o corrosione per evitare malfunzionamenti della valvola.

Guida alle domande frequenti – Elettrovalvola a solenoide per vuoto FUJI 2MGKHH014000 / XB03123 H02/H02F

1. Cosa fa questa elettrovalvola?

Risposta:
La FUJI 2MGKHH014000 (nota anche come XB03123) è un'elettrovalvola a solenoide per vuoto che controlla l'accensione/spegnimento dell'aspirazione del vuoto all'ugello nelle teste di lavoro H02 e H02F. Consente alla testa di prelevare e rilasciare i componenti con una temporizzazione precisa durante le operazioni SMT.

2. Dove è installata questa valvola?

Risposta:
È montata all'interno della testa di lavoro H02 o H02F, tipicamente sul blocco pneumatico o vicino all'unità dell'ugello, e collegata tramite tubi alla fonte del vuoto e al percorso dell'ugello.

3. Quali teste di lavoro sono compatibili?

Risposta:

Testa di lavoro H02
Testa di lavoro H02F
Entrambe utilizzate nelle piattaforme FUJI NXT I / II / III.

4. Cosa succede se la valvola si guasta?

Risposta:
Il guasto può comportare:

Impossibilità di prelevare i componenti
Componenti che cadono prematuramente
Allarmi di vuoto o codici di errore di prelievo
Livello di vuoto instabile o calo di pressione durante il funzionamento

5. Come posso capire se la valvola è difettosa?

Risposta:

Eseguire un test del vuoto e ascoltare eventuali perdite udibili
Utilizzare un software diagnostico per monitorare il tempo di risposta del vuoto
Scambiare con una valvola funzionante per verificare il guasto
Verificare la presenza di segni di ostruzione interna, guasto della bobina o ritardo nella risposta

6. Panoramica tecnica

7. Quali parti sono associate a questa valvola?

8. Come sostituire la valvola?

Risposta:

1. Spegnere la macchina e scollegare l'alimentazione dell'aria.
2. Rimuovere la testa di lavoro e accedere al supporto della valvola.
3. Scollegare i tubi del vuoto e il connettore elettrico.
4. Svitare e sostituire la valvola.
5. Reinstallare i tubi e ricalibrare il livello del vuoto, se necessario.

9. Suggerimenti per la manutenzione

Sostituire la valvola durante la ricostruzione programmata della testa
Pulire l'area circostante per evitare che i detriti entrino nelle porte della valvola
Ispezionare l'invecchiamento o le perdite dei tubi del vuoto
Controllare la resistenza della bobina elettrica durante la diagnostica

10. Questa valvola viene venduta singolarmente o in kit?

Risposta:

Tipicamente venduta singolarmente
Può essere inclusa nei kit pneumatici o di manutenzione della testa H02/H02F
