FUJI H04S XK04860 H04SF Testa di lavoro Motherboard SMT Ricambi

FUJIH04S XK04860 H04SF scheda madre della testa di lavorod
La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

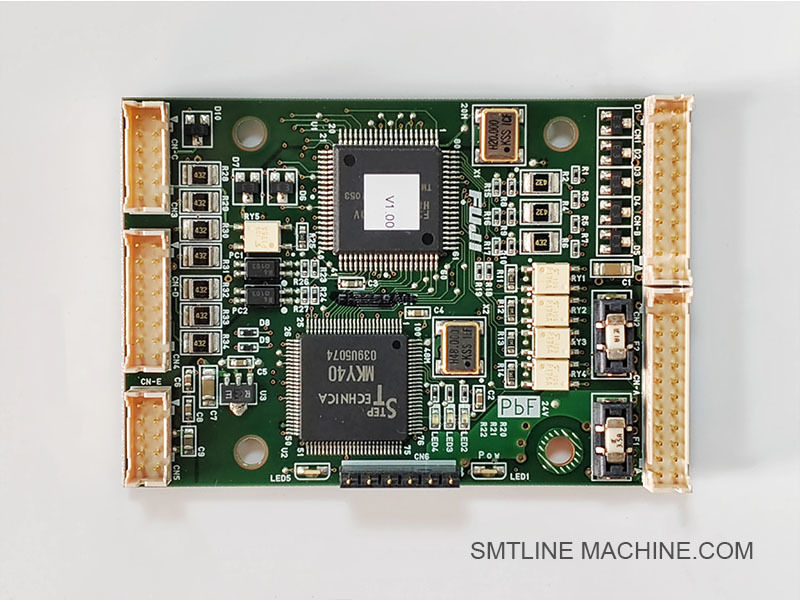

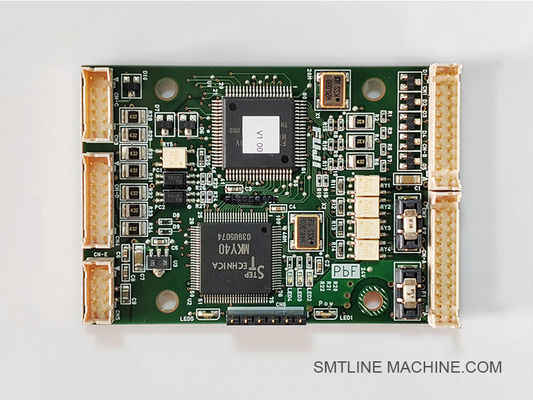

Introduzione al prodotto – Scheda madre della testa di lavoro FUJIH04S XK04860 H04SF

Codice articolo: XK04860
Modello: Testa di lavoro H04SF
Nome componente: Scheda madre della testa di lavoro
Categoria: Elettronica / Scheda di controllo
Apparecchiatura applicabile: Macchine Fuji NXT / NXT II con teste H04SF

Descrizione:

La scheda madre XK04860 è la scheda di controllo principale utilizzata nella testa di lavoro Fuji H04SF, un modello di testa compatto e ad alta precisione progettato per il montaggio di piccoli componenti elettronici ad alta velocità.

Questa scheda madre funge da hub centrale di elaborazione e instradamento del segnale per la testa di lavoro, gestendo tutte le operazioni essenziali come il movimento dell'ugello, la comunicazione del sistema di visione, il rilevamento del vuoto e il controllo del motore. Assicura un coordinamento preciso tra i sottosistemi meccanici ed elettronici all'interno della testa.

Caratteristiche principali:

Progettata per l'uso nella testa di lavoro H04SF
Controlla le funzioni della testa: azionamento dell'ugello, rilevamento del vuoto, controllo degli assi Z/R
Interfacce con il sistema di controllo della macchina e l'unità di elaborazione della visione
Layout compatto e ottimizzato per l'elaborazione del segnale ad alta velocità
Connettori integrati per sensori, solenoidi e encoder

Applicazioni tipiche:

Operazioni di pick-and-place SMT in linee di produzione ad alta velocità
Posizionamento dei componenti utilizzando teste H04SF su piattaforme NXT e NXT II
Coordinamento in tempo reale di attività meccaniche e basate sulla visione

Punti salienti tecnici:

PCB ad alta velocità con design multistrato
Interfacce protette ESD per ingressi sensore
Layout di componenti misti a montaggio superficiale e a foro passante
Circuiti integrati di protezione termica e condizionamento del segnale

Compatibilità:

Pienamente compatibile con le macchine Fuji NXT / NXT II che utilizzano la testa di lavoro H04SF
Funziona con componenti associati come l'unità telecamera, l'elettrovalvola e il sensore di vuoto

Componenti correlati – Scheda madre della testa di lavoro XK04860 H04SF

Questi componenti supportano collettivamente le funzioni elettromeccaniche e ottiche della testa di lavoro H04SF e garantiscono una gestione precisa dei componenti nelle macchine Fuji NXT/NXT II.

Codici articolo correlati – Scheda madre della testa di lavoro XK04860 H04SF

Guida alle FAQ – Scheda madre della testa di lavoro FUJIH04S XK04860 H04SF

Codice articolo: XK04860
Nome componente: Scheda madre della testa di lavoro H04SF
Modello applicabile: Macchine Fuji NXT / NXT II (con testa H04SF)
Categoria: PCB di controllo / Elettronica

1. Qual è la funzione della scheda madre XK04860?

La XK04860 è la scheda di controllo principale all'interno della testa di lavoro H04SF. Gestisce tutte le funzioni interne della testa, tra cui:

Azionamento dell'ugello
Controllo motore asse Z e asse R
Rilevamento del vuoto
Comunicazione con il controller principale della macchina e il sistema di visione

2. Con quale testa è compatibile questa parte?

Progettata specificamente per la testa di lavoro H04SF
Compatibile con le piattaforme Fuji NXT e NXT II che utilizzano teste H04SF

3. Quali sono i segni di guasto della scheda madre?

Guasto del movimento dell'ugello
Perdita del rilevamento del vuoto
Errori di comunicazione della telecamera o del sensore
Testa non riconosciuta dalla macchina
Codici di allarme della testa o guasto dell'inizializzazione della testa

4. Come viene diagnosticata la scheda madre?

Utilizzare la diagnostica della macchina Fuji per controllare la comunicazione della testa
Ispezionare per danni visibili (segni di bruciatura, connettori rotti)
Testare tensioni e segnali con un multimetro o un oscilloscopio (da un tecnico qualificato)
Scambiare con una scheda funzionante (se disponibile) per la verifica

5. La scheda madre può essere sostituita singolarmente?

Sì. Può essere sostituita separatamente dal gruppo testa completo, ma:

La protezione elettrostatica (ESD) è essenziale
Il firmware/la configurazione potrebbero richiedere la corrispondenza o l'aggiornamento
Potrebbe essere necessario il riallineamento o la ricalibrazione dopo l'installazione

6. Quali strumenti e precauzioni sono necessari?

Strumenti a prova di ESD e cinturino di messa a terra
Cacciavite dinamometrico o cacciavite per viti interne
Area di lavoro pulita e priva di elettricità statica
Ricollegamento accurato dei cavi utilizzando cablaggi originali

7. Componenti correlati da controllare o sostituire con la scheda madre

8. Istruzioni per la conservazione e la manipolazione

Conservare in imballaggi antistatici
Evitare piegature o urti meccanici
Non toccare i componenti o i pin dei connettori a mani nude
