FUJI H24 H24S Testa di lavoro Fluorescente Apertura 2MGTHA0586002MGTA072001

FUJIH24 H24S apertura fluorescente della testa di lavoro 2MGTHA0586002MGTA072001
La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida

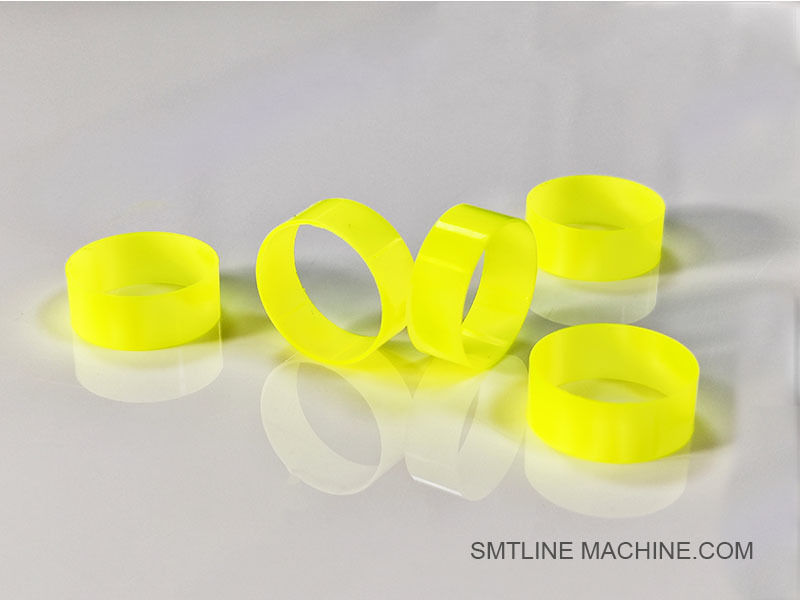

Introduzione al prodotto FUJIH24 H24S Apertura fluorescente della testa di lavoro

Numeri delle parti: 2MGTHA058600 / 2MGTA072001
Nome del componente: apertura fluorescente
Modello di testa applicabile: Fuji NXT H24 / H24S testa di lavoro ad alta velocità
Categoria: Componente ottico / Unità di illuminazione

Descrizione:

The fluorescent aperture (part numbers 2MGTHA058600 and 2MGTA072001) is an integrated optical component used in Fuji H24/H24S working heads to assist the vision system in recognizing and aligning components during pick-and-place operations.

Funziona sia come diffusore di luce che come elemento di messa a fuoco, guidando uniformemente l'illuminazione fluorescente attraverso il campo visivo.immagini ben illuminate di piccoli componenti, migliorando la precisione del posizionamento.

Caratteristiche chiave:

Confezionati specificamente per teste di lavoro H24 e H24S
Garantisce una distribuzione luminosa uniforme per l'ispezione dei componenti
Migliora la precisione della fotocamera in ambienti di montaggio ad alta velocità
Durabile e resistente alla degradazione ottica
Lavora in combinazione con il sistema di illuminazione visiva

Applicazioni tipiche:

Riconoscimento e allineamento dei componenti
Ispezione della piastra di saldatura/piombo
Determinazione del marchio fiduciario sui PCB
Operazioni di posizionamento SMT ad alta velocità

Materiale e costruzione:

Resine o acrilico di qualità ottica con proprietà integrate di diffusione della luce
Superficie antiriflesso per una visione ottimale

Compatibilità:

Completamente compatibile con le teste Fuji NXT H24 / H24S
Può essere utilizzato insieme a moduli di telecamera, luci ad anello e sistemi di sensori

Componenti correlati H24/H24S Apertura fluorescente della testa di lavoro

Queste parti lavorano insieme nella testa di lavoro H24/H24S per supportare il posizionamento di componenti di precisione basato sulla visione nelle macchine SMT Fuji NXT.

Numeri delle parti correlate H24 / H24S Apertura fluorescente della testa di lavoro

Guida delle domande frequenti FUJIH24 / H24S Apertura fluorescente della testa di lavoro

Numeri delle parti: 2MGTHA058600 / 2MGTA072001
Testa applicabile: Testa di posizionamento ad alta velocità Fuji NXT H24 / H24S
Tipo di componente: apertura fluorescente (componente di illuminazione ottica)

1Qual è la funzione di questo componente?

L' apertura fluorescente garantisce una diffusione luminosa uniforme nel sistema visivo della testa H24 / H24S, consentendo alla fotocamera di catturare chiaramente,immagini ad alto contrasto di componenti e fiduciali durante le operazioni di collocamento.

2Dove è installato?

È installato sopra la fotocamera o attorno al percorso ottico del sistema di visione all'interno della testa di lavoro.

3Qual è la differenza tra 2MGTHA058600 e 2MGTA072001?

2MGTHA058600: Parte originale
2MGTA072001: versione funzionalmente simile o aggiornata; entrambe sono intercambiabili a seconda della revisione della testa
Verificare sempre la compatibilità in base al numero di serie della testa o alla documentazione del servizio Fuji.

4Quali sono i sintomi di guasto o usura?

Immagini di visione sfocate o a basso contrasto
Modelli di illuminazione irregolari nelle immagini catturate
Riconoscimento di componenti fallito
Errori di rilevamento fiduciario frequenti

5Quando dovrebbe essere sostituito?

Durante la manutenzione preventiva se la qualità dell'immagine si degrada
Quando è graffiato, scolorito o deformato
Se la calibrazione della vista non funziona o l'illuminazione diventa irregolare

6Posso sostituirlo da solo?

Sì, ma richiede un accurato smontaggio del modulo ottico, manipolazione con guanti anti-ESD in un ambiente pulito per evitare contaminazione o disallineamento.

7. componenti correlati da controllare o sostituire insieme

8. Istruzioni per la conservazione e la manipolazione

Conservare in un imballaggio antistatico e privo di polvere
Evitare di toccare direttamente la superficie ottica
Proteggere dall'umidità, dall'impatto e dall'esposizione agli UV
