Valvola solenoide originale FUJI H11352 V12 funzionante per macchine SMT

FUJIH11352 V12 valvola solenoide con testa di lavoro

La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida


Introduzione del prodotto

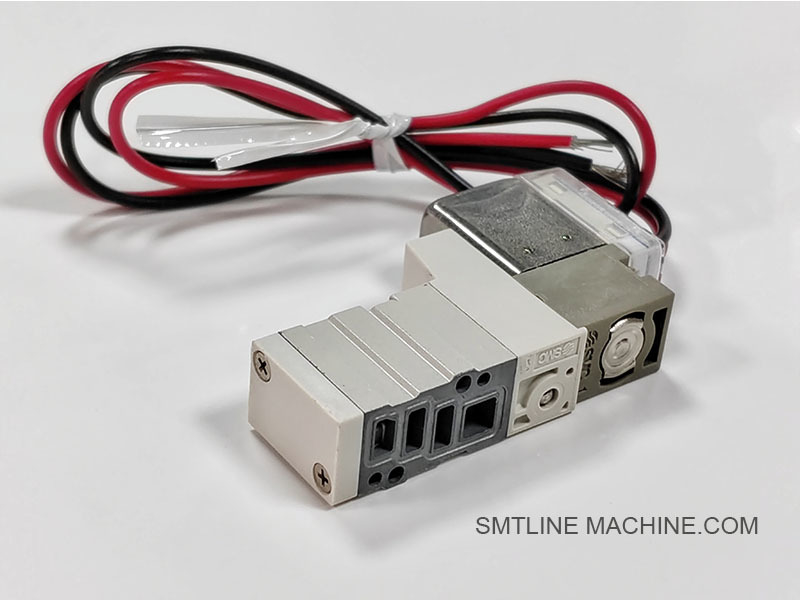

FUJI H11352 V12 Valvola solenoide con testa di lavoro

Visualizzazione

La FUJI H11352 è una valvola solenoide azionata pneumaticamente specificamente progettata per la testa di lavoro V12 utilizzata nelle piattaforme FUJI NXT e NXT II/III con tecnologia di montaggio superficiale (SMT).Svolge un ruolo fondamentale nel controllo del flusso di aria compressa che guida varie funzioni della testa come il pick-up dell'ugello, rilascio e movimento dell'asse Z.

Questa valvola compatta e altamente reattiva è integrata nell'assemblaggio della testa V12, contribuendo a operazioni di posizionamento dei componenti ad alta velocità e precisione.

Caratteristiche chiave

Tempo di risposta rapido
Supporta cicli di azionamento rapidi richiesti per processi di posizionamento SMT ad alta velocità.

Disegno compatto e leggero
Progettato per adattarsi all'interno della struttura confinata della testa di lavoro V12 senza aggiungere peso significativo.

Controllo del flusso d'aria
Dirige l'aria compressa per attivare gli attuatori per il controllo dell'aspirazione dell'ugello, il movimento della testa o gli interruttori interni dell'aria.

Compatibilità specifica della testa
Progettato esclusivamente per l'uso all'interno delle teste di posizionamento FUJI V12.

Lunga durata e affidabilità
Costruito per il servizio continuo in ambienti difficili con milioni di cicli operativi.

Specifiche tecniche

Applicazioni

Controllo dell'aspirazione dell'ugello ON/OFF
Attività dell'asse Z o di mini cilindri interni
Parte del sistema di movimento azionato dall'aria all'interno della testa
Garantisce un accurato prelievo, posizionamento e rilascio dei componenti

Suggerimenti per la manutenzione e la manipolazione

Assicurarsi che venga fornita aria pulita e priva di umidità per evitare intasamento o corrosione.
Controllare se non ci sono segni di aderenza, rumore o manovra lenta.
Se la risposta diminuisce, sostituire durante la manutenzione preventiva della testa.
Seguire sempre i protocolli di gestione dell'ESD e delle sale bianche di FUJI durante la sostituzione.

Componenti correlati

Accessori correlati per valvola solenoide FUJI H11352 V12

Queste parti lavorano insieme per garantire un preciso controllo dell'aria, un'azione rapida e la stabilità a lungo termine delle funzioni pneumatiche della testa di lavoro V12.

Numeri di parti correlate per la valvola solenoide FUJI H11352 V12

Nota: i numeri delle parti contrassegnati con (esempio) sono spesso utilizzati negli assemblaggi FUJI V12, ma possono variare a seconda della versione del modello o della regione.Controlla sempre con il catalogo ufficiale delle parti FUJI o con il tuo fornitore di attrezzature.

Guida delle domande frequenti FUJI H11352 V12 Valvola solenoide a testa di lavoro

1Che cos'è FUJI H11352?

Risposta:
La valvola FUJI H11352 è una valvola elettronica pneumatica installata all'interno della testa di lavoro V12 delle macchine di posizionamento FUJI NXT/NXT II/NXT III.Controlla il flusso di aria compressa verso vari attuatori interni all'interno della testa, che consente un controllo preciso dei movimenti dell'ugello come aspirazione, rilascio e movimento dell'asse Z.

2Che cosa fa questa valvola solenoide?

Risposta:
È in grado di attivare/spegnere elettricamente l'aria per controllare le funzioni pneumatiche all'interno della testa del V12, quali:

Controllo del vuoto dell'ugello (aspirazione/rilascio)
Azionamento dell'asse Z (movimento verso l'alto/verso il basso dell'albero dell'ugello)
Movimento interno del cilindro per posizionamento o commutazione meccanica
La sua velocità di commutazione rapida garantisce un posizionamento ad alta velocità affidabile e ripetibile.

3Dove si trova?

Risposta:
La valvola H11352 è montata all'interno dell'assemblaggio della testa V12, di solito vicino al blocco di controllo pneumatico.

4Quali sono i sintomi di una valvola H11352 difettosa?

Risposta:

L'ugello non può raccogliere o rilasciare i componenti
Suono di fuga d'aria dall'interno della testa
Movimento lento o nullo dell'ugello sull'asse Z
Messaggi di errore relativi a guasti di aspirazione o malfunzionamento della testa
Risposta irregolare dell'aria o debole pressione del vuoto

5Come viene mantenuto o sostituito?

Risposta:

Ispezionare la valvola durante cicli regolari di manutenzione della testa
Controllare le perdite d'aria, gli accessori sciolti o l'attivazione ritardata
Sostituire la valvola se mostra segni di intasamento, lenta risposta o guasto elettrico
Utilizzare attrezzature sicure da ESD e aria compressa pulita e secca
Dopo la sostituzione, testare il movimento dell'ugello e l'aspirazione

6Qual è il fabbisogno di pressione dell'aria?

Risposta:
La valvola solenoide funziona in genere sotto aria compressa pulita e secca da 0,45 MPa a 0,60 MPa.

7Può essere sostituito individualmente?

Risposta:
Sì, l'H11352 può essere sostituito in modo indipendente senza rimuovere l'intera testa.
Vi assicuro:

Disconnettete il cavo di segnale e le linee d'aria.
Sgomberare o liberare la valvola dal supporto di montaggio
Reinstallare utilizzando parti originali compatibili FUJI e specifiche coppia

8Quali componenti funzionano con esso?

9Cosa causa il fallimento della valvola solenoide?

Risposta:

Fornitura di aria contaminata (olio, polvere, umidità)
Supertensione o cablaggio rotto nel segnale di controllo
Fatica eccessiva a causa dell'uso prolungato
Manipolazione impropria durante lo smontaggio o la pulizia della testa

10- Quanto spesso deve essere controllato?

Risposta:

Durante la manutenzione della testa prevista (in genere ogni 3-6 mesi a seconda del volume di produzione)
Immediatamente in caso di guasto dell'aspirazione, errore della testa o perdita di aria
Dopo una ristrutturazione della testa o una pulizia del sistema di ugelli

Ordinazione e note di compatibilità

Conferma che il tuo modello di testa è V12 e non V8, V4, ecc.
Usa sempre parti originali FUJI per mantenere le prestazioni e l' integrità del vuoto
Numero della parte di ricambio: H11352
