FUJI H67698 NXT III Modulo Valvola Solenoide di Bloccaggio Ricambi per Macchine SMT

Elettrovalvola di bloccaggio modulo FUJIH67698 NXT III

La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida


Introduzione al prodotto

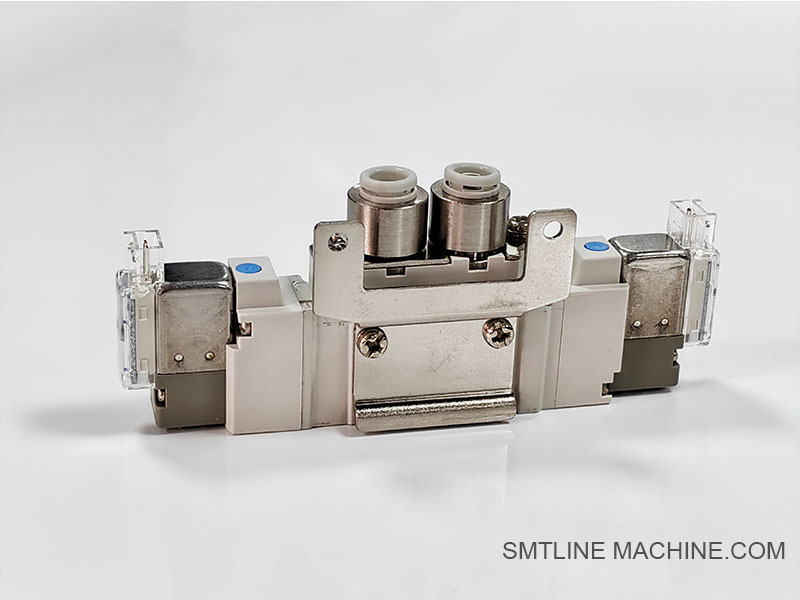

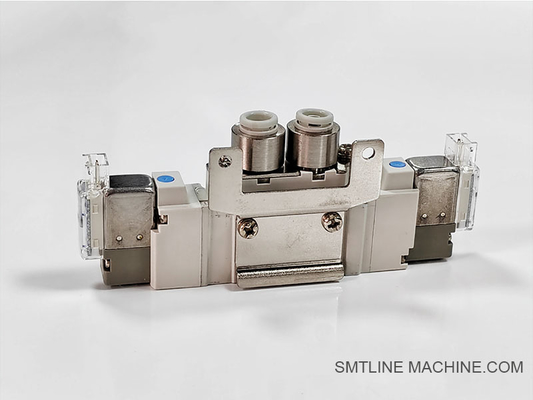

Elettrovalvola di bloccaggio modulo FUJI H67698 – NXT III

Panoramica

La FUJI H67698 è un'elettrovalvola di bloccaggio progettata specificamente per l'uso nella piattaforma di posizionamento SMT NXT III. Svolge un ruolo chiave nel bloccaggio e fissaggio automatico dei moduli della macchina (come le teste di posizionamento o le unità di alimentazione) durante il funzionamento, garantendo stabilità meccanica e allineamento preciso.

Questa valvola fa parte del sistema di controllo pneumatico della macchina e aziona i meccanismi di bloccaggio che fissano i moduli in posizione sui robot XY o sulle unità a trave.

Caratteristiche principali

Attuazione di precisione
Consente il bloccaggio affidabile e ripetibile di teste/moduli per un posizionamento stabile ad alta velocità.

Design compatto
Progettato per adattarsi perfettamente al layout con spazio limitato delle macchine NXT III.

Funzionamento ad aria
Utilizza aria compressa per azionare pistoni interni che bloccano o rilasciano i fermi meccanici.

Elevata durata
Progettato per una lunga durata operativa e resistenza alla contaminazione in un ambiente di produzione.

Specifiche tecniche

Applicazioni

Blocca saldamente in posizione teste di posizionamento, moduli di alimentazione o unità di attrezzaggio.
Attivato automaticamente durante lo scambio di moduli, la calibrazione o l'avvio della macchina.
Utilizzato nei telai principali NXT III, in particolare nelle linee di produzione multi-modulo.

Suggerimenti per la manipolazione e la manutenzione

Assicurare un'alimentazione di aria pulita e asciutta per prolungare la durata della valvola.
Controllare la presenza di perdite d'aria, risposta difettosa del solenoide o pistoni bloccati durante la manutenzione preventiva.
Sostituire se la valvola mostra una risposta lenta, un guasto al bloccaggio o un rumore d'aria insolito.

Parti correlate

Accessori correlati per l'elettrovalvola di bloccaggio FUJI H67698

Questi accessori garantiscono un funzionamento stabile, sicuro ed efficiente dell'elettrovalvola di bloccaggio nella linea FUJI NXT III.

Codici articolo correlati per l'elettrovalvola di bloccaggio FUJI H67698

Nota: gli elementi contrassegnati con (esempio) sono codici articolo comunemente utilizzati e possono variare a seconda del modello e della configurazione esatti del tuo NXT III. Confermare sempre con il catalogo ricambi FUJI o con il fornitore autorizzato.

Guida alle FAQ – Elettrovalvola di bloccaggio modulo FUJI H67698 NXT III

1. Cos'è FUJI H67698?

Risposta:
L'H67698 è un'elettrovalvola di bloccaggio utilizzata nelle macchine di posizionamento SMT FUJI NXT III. Controlla il meccanismo di bloccaggio che fissa le teste di posizionamento o i moduli di alimentazione al telaio principale durante il funzionamento della macchina o lo scambio di moduli. Questa valvola fa parte del sistema pneumatico della macchina e garantisce un bloccaggio stabile e preciso durante la produzione ad alta velocità.

2. Qual è la sua funzione principale?

Risposta:

Controlla il bloccaggio ad aria dei moduli NXT III (ad es. teste di posizionamento, unità di alimentazione).
Assicura che i moduli siano fissati saldamente in posizione durante il funzionamento.
Abilita il bloccaggio/sbloccaggio automatico durante le procedure di configurazione o di scambio della testa.

3. In quali macchine viene utilizzato l'H67698?

Risposta:

Piattaforme FUJI NXT III
Utilizzato anche in alcuni modelli AIMEX o NXT II a seconda della configurazione della testa/modulo
Si trova nell'unità a trave, nella guida di aggancio del modulo o nella base della macchina

4. Quali sono i sintomi di un'elettrovalvola difettosa?

Risposta:

Il modulo non può bloccarsi o rilasciarsi correttamente
Perdite d'aria udibili o sibili
Risposta lenta o assente durante i comandi di bloccaggio
Messaggi di errore come "Modulo non rilevato" o "Guasto al bloccaggio"
Problemi di connessione intermittenti del modulo

5. L'H67698 può essere sostituito singolarmente?

Risposta:
Sì. È un componente modulare che può essere sostituito senza rimuovere l'intera trave o unità.
Dopo la sostituzione:

Controllare la pressione dell'aria e il cablaggio del segnale
Confermare il corretto posizionamento e il funzionamento senza perdite
Eseguire il test di bloccaggio tramite il menu di manutenzione della macchina

6. Come viene mantenuto?

Risposta:

Pulire mensilmente per rimuovere l'accumulo di polvere o olio
Ispezionare i tubi e i connettori dell'aria per usura
Assicurarsi che il cavo elettrico sia fissato
Sostituire gli O-ring o le guarnizioni interne se si verificano segni di perdite d'aria interne
Utilizzare sempre un'alimentazione di aria secca e filtrata per prolungare la durata

7. Quali componenti vengono comunemente utilizzati con esso?

8. Qual è l'intervallo di pressione dell'aria consigliato?

Risposta:
Tipicamente tra 0,45 MPa – 0,60 MPa (65–87 psi). Fare sempre riferimento alle specifiche pneumatiche della macchina FUJI.

9. Con che frequenza deve essere ispezionato?

Risposta:

Mensile: controllare le perdite d'aria e la reattività della valvola
Trimestrale: ispezionare i collegamenti, i raccordi e i componenti interni
Annuale: sostituire le guarnizioni se utilizzate in ambienti ad alto carico

10. Dove posso trovare valvole di ricambio?

Risposta:

Ordinare tramite i distributori ufficiali FUJI
Oppure da fornitori di ricambi SMT autorizzati
Richiedere sempre il codice articolo corretto: H67698
