IC in vetro di calibrazione ad alta precisione FUJI AA7SA00 per apparecchiature SMT

FUJIHBC IC di vetro di taratura AA7SA00

La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida


Introduzione del prodotto

FUJI AA7SA00 IC di vetro di taratura HBC

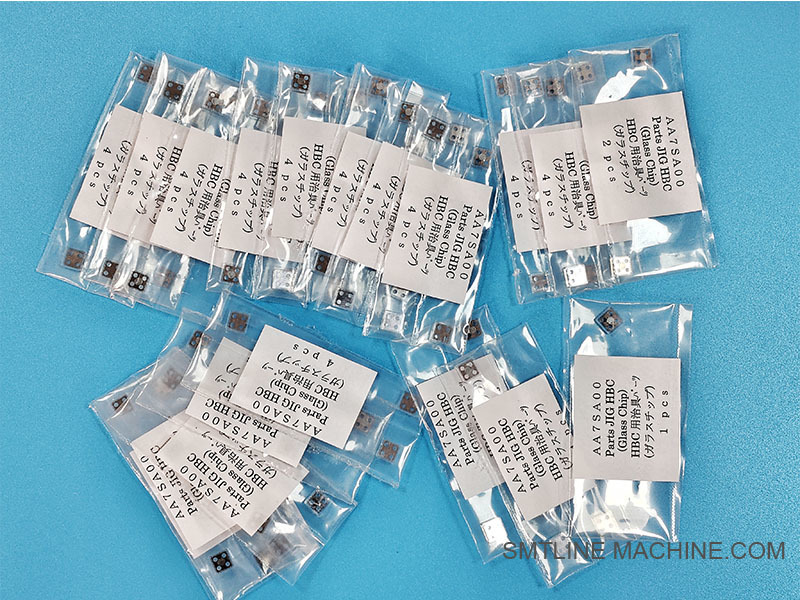

Visualizzazione

L'IC di vetro di calibrazione FUJI HBC (AA7SA00) è uno standard di riferimento di vetro di precisione utilizzato nei processi di calibrazione del fascio di testa (HBC) per i sistemi di posizionamento FUJI SMT.Funziona come strumento di riferimento fondamentale per la taratura ottica e l'allineamento dei sistemi di visione, garantendo che la fotocamera e gli algoritmi di riconoscimento della macchina mantengano un'elevata precisione posizionale e ripetibilità.

Questo vetro di taratura simula un componente (pacchetto IC) con marchi o modelli fiduciari incisi, consentendo al sistema di confrontare la sua precisione di riconoscimento con un riferimento geometrico noto.

Caratteristiche chiave

Disegni incisi con alta precisione
Il vetro è munito di marchi di riferimento a livello micron utilizzati per verificare o correggere la taratura della visione artificiale.

Chiarezza ottica e stabilità
E' fatto di vetro ottico di alta purezza, resistente a distorsioni, graffi e variazioni di temperatura.

Utilizzato nelle unità di taratura dell'HBC
Compatibile specificamente con le unità FUJI HBC per i compiti di allineamento dell'ugello e della testa.

Riutilizzabile e durevole
progettati per l'uso ripetuto senza degrado della qualità di taratura.

Specifiche tecniche

Applicazioni

Calibrazione dei sistemi di riconoscimento ottico (spostamento della fotocamera, distorsione, messa a fuoco).
Allineamento del movimento della testa di posizionamento e precisione di riconoscimento.
Verifica della mappatura delle coordinate XY e Theta tra le telecamere e gli assi meccanici.
Utilizzato nel sistema FUJI HBC (Head Beam Calibration).

Suggerimenti per la gestione e la manutenzione

Maneggiare solo con guanti o pinzette antistatiche per evitare la contaminazione.
Pulire con un panno di qualità ottica e alcool se sono presenti macchie o polvere.
Conservare nella custodia protettiva originale per evitare graffi o frammenti.
Controllare regolarmente che i segni di riferimento siano intatti e visibili.

Accessori correlati per FUJI AA7SA00

Questi accessori garantiscono insieme l'esecuzione precisa, ripetibile e sicura dei processi di taratura del sistema di visione e di allineamento della testa utilizzando il circuito integrato in vetro di taratura AA7SA00.

Numeri di parti correlati per FUJI AA7SA00 HBC Calibrazione di vetro IC

Nota: gli elementi contrassegnati come (esempio) sono numeri di parte rappresentativi basati su tipiche configurazioni di taratura FUJI.AIMEX) e dovrebbe essere verificato nel catalogo FUJI parti o attraverso un fornitore autorizzato.

Guida alle domande frequenti FUJI AA7SA00 HBC Calibrazione di vetro IC

1Cos'è FUJI AA7SA00?

Risposta:
L'AA7SA00 è un circuito integrato di vetro di taratura utilizzato nel sistema di taratura del fascio di testa (HBC) di FUJI. Fornisce un riferimento visivo preciso per la taratura e la verifica dell'accuratezza dei sistemi di telecamera,allineamento dell'ugello, e posizionamento della testa nelle macchine di posizionamento SMT.

2Qual è la funzione del vetro di taratura?

Risposta:

Funziona come modello di riferimento standard per la taratura del sistema di riconoscimento visivo.
Assicura l'allineamento dell'asse X, Y e θ (rotazione) tra ugello e sistema di telecamera.
Aiuta a identificare e correggere la distorsione della fotocamera, lo spostamento e la deviazione del movimento della testa.
Utilizzato durante la manutenzione di routine della macchina o dopo la sostituzione meccanica di parti.

3Quali macchine o sistemi utilizzano AA7SA00?

Risposta:

FUJI NXT II, NXT III, AIMEX e altri modelli dotati dell'unità HBC (Head Beam Calibration).
Compatibile con macchine che richiedono procedure di visione e taratura della testa ad alta precisione.

4Come appare il vetro di taratura?

Risposta:
Si tratta di un piccolo vetro ottico rettangolare con modelli fiduciali incisi a livello micron che assomigliano a contorni, griglie o crosshair del pacchetto IC.Questi modelli sono letti dal sistema di visione durante la taratura.

5. Come si utilizza il vetro di taratura AA7SA00?

Risposta:

Inserito nel supporto di vetro HBC o nel dispositivo di base.
Il sistema di visione della macchina cattura e confronta la posizione dei segni incisi.
Le deviazioni vengono utilizzate per correggere automaticamente la mappatura interna tra ugello, fotocamera e coordinate di posizionamento.

6Quali sono i segni che richiedono la sostituzione?

Risposta:

Graffi, macchie o schegge sulla superficie incisa.
Segni fiduciali sbiaditi o poco chiari che influenzano l'accuratezza della taratura.
L'ispezione visiva rivela crepe, residui o contaminazione.
Errori di taratura ripetuti senza altro difetto meccanico.

7Come pulire e mantenere il vetro di taratura?

Risposta:

Utilizzare guanti antistatici o pinzette di plastica per evitare impronte digitali ed ESD.
Pulire delicatamente con alcol di qualità ottica e panno o tamponi privi di peli.
Conservare nella custodia antistatica originale per evitare graffi o rotture.

8Quali accessori sono utilizzati con AA7SA00?

9. Con quale frequenza deve essere utilizzato il vetro di taratura?

Risposta:

Durante l'installazione o il trasferimento della macchina
Dopo aver sostituito la fotocamera, la testa o l'ugello
Come parte della manutenzione preventiva (mensile o trimestrale)
Quando la precisione della fotocamera o del posizionamento diventa instabile

10Dove posso acquistare AA7SA00?

Risposta:

Da distributori ufficiali FUJI o fornitori SMT certificati.
Assicurarsi di richiedere il numero originale della parte: AA7SA00 per garantire la compatibilità e la precisione.
