FUJI H01 H02 Claw (Clamp) PH00274 Ricambi per macchine SMT

FUJIPH00274 H01 H02 artiglio ((Clampada)

La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida


Introduzione del prodotto

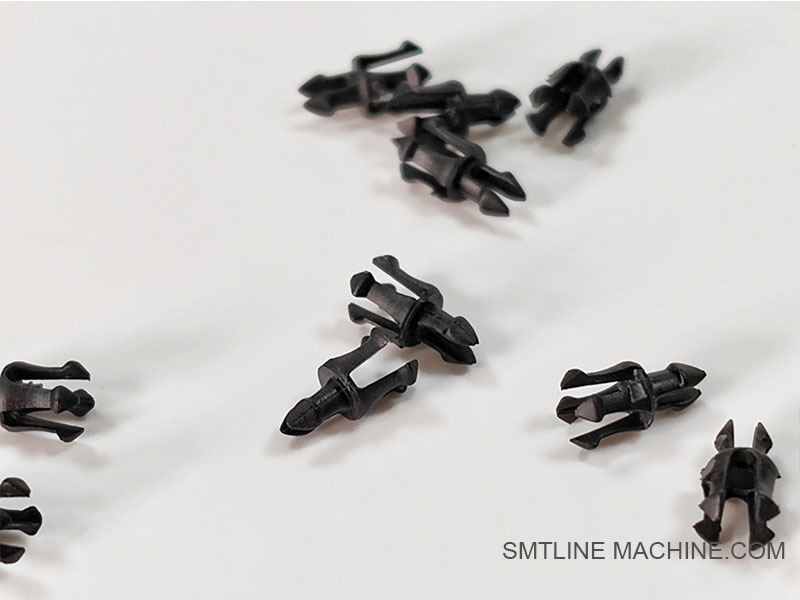

FUJI PH00274 H01/H02 Chiusura

Visualizzazione

Il FUJI PH00274 è un componente di pinza di precisione utilizzato nelle teste di lavoro H01 e H02 delle macchine SMT della serie FUJI NXT.svolgono un ruolo chiave nel mantenere in posizione in modo sicuro l'ugello durante le operazioni di pick and place ad alta velocità.

Consente cambiamenti rapidi dell'ugello garantendo al contempo una fissazione affidabile durante il raccolto, il trasferimento e il posizionamento dei componenti.

Caratteristiche chiave

Progettato per le teste H01 / H02
Specificamente progettato per le teste di posizionamento ad alta velocità di FUJI per gestire componenti di tono sottile.

Meccanismo di rilascio rapido
Consente un rapido montaggio o distacco dell'ugello senza compromettere la stabilità.

Alta resistenza all'usura
Realizzato in acciaio o in lega resistente, per una lunga durata e ripetibilità.

Ritenzione stabile dell'ugello sotto vuoto
Mantiene la presa del boccaglio ferma anche sotto cicli di vuoto continui e rapido movimento dell'asse Z.

Specifiche tecniche

Applicazioni

FUJI NXT H01 e H02
Utilizzato nei supporti per ugelli per afferrare o rilasciare gli ugelli durante il funzionamento o il cambio automatico
Essenziale per un posizionamento SMT stabile e di alta precisione su linee ad alta velocità

Componenti correlati

Accessori correlati per FUJI PH00274 H01/H02 Chiodo

Questi accessori sono fondamentali per il sistema di fissaggio dell'ugello, garantendo il funzionamento affidabile dell'artiglio PH00274 durante i cicli di cambio e posizionamento dell'ugello ad alta velocità nelle macchine FUJI NXT.

Numeri di parti correlate per FUJI PH00274 H01/H02 Griffo (clamp)

Nota: alcuni numeri di parti contrassegnati con (esempio) possono variare a seconda dell'anno di produzione, della versione (NXT II/III), o della revisione principale.

Fammi sapere se vuoi questi dati:

In formato Excel (BOM)
Insieme a un diagramma esploso che mostra le posizioni delle parti
O tradotto in cinese per la documentazione bilingue

Guida delle domande frequenti FUJI PH00274 H01/H02 Artiglio (Clampada)

1Cos'è il FUJI PH00274?

Risposta:
Il PH00274 è un componente meccanico di artiglio o di pinza progettato per l'uso nelle teste di lavoro H01 e H02 delle macchine SMT della serie FUJI NXT.Tenere saldamente l'ugello in posizione durante le operazioni di posizionamento dei componenti ad alta velocità.

2Qual è la funzione della pinza nella testa H01/H02?

Risposta:
La pinza assicura che l'ugello sia saldamente fissato all'interno del supporto dell'ugello, anche durante il movimento ad alta velocità, i colpi dell'asse Z e i cicli di vuoto.essenziali nelle linee di produzione automatizzate.

3Quali teste FUJI usano la pinza PH00274?

Risposta:
La pinza è utilizzata in:

H01 Testa di lavoro (ad esempio, parte n. 2AGTHA004000)
H02 Testa di lavoro (ad esempio, parte n. 2AGTHA005000)

Queste teste sono installate sulle piattaforme FUJI NXT II, NXT III e AIMEX.

4Quali sono i segni di malfunzionamento o usura della pinza?

Risposta:

L'ugello cade o si allenta durante il posizionamento
Errori di scambio di ugelli o frequenti disallineamenti
Movimenti o salti anormali durante le operazioni di pick/place
Aspirazione incoerente a causa di un impostazione insufficiente dell'ugello

5La pinza PH00274 può essere sostituita singolarmente?

Risposta:
Sì, può essere sostituito indipendentemente dal supporto completo o dalla testa. Dopo la sostituzione, assicurarsi di posizionare correttamente e testare la resistenza di ritenzione dell'ugello per evitare problemi operativi.

6Quanto spesso deve essere ispezionata o mantenuta la pinza?

Risposta:

Ogni 12 mesi durante la manutenzione di routine
Immediatamente se si verificano errori dell'ugello
Controllare l'usura, la stanchezza da molla o i detriti che influenzano il movimento.

7È necessaria una lubrificazione per la pinza?

Risposta:
Generalmente non viene applicata alcuna lubrificazione diretta alla pinza stessa.le molle) sono pulite e leggermente lubrificate, ove specificato nelle linee guida di manutenzione FUJI.

8Quali altre parti funzionano a stretto contatto con la pinza PH00274?

9Il PH00274 può essere riutilizzato dopo la rimozione?

Risposta:
Tuttavia, a causa della sua precisione e dell'azione delle molle, si raccomanda di sostituirla durante le riviste maggiori o dopo cicli di uso elevati.

10Dove posso acquistare la pinza PH00274?

Risposta:
Disponibile da:

Distribuitori autorizzati FUJI SMT
Fornitori affidabili di parti SMT (assicurano la qualità OEM o certificata)

Evitare parti non OEM a basso costo per evitare problemi di ritenzione degli ugelli o di sicurezza.
