SAM6871 Asse Z Motore
,SAM6871 Parti di ricambio per macchine SMT
,FUJI XPF Motore ad asse Z
-
MarchioFUJI
-
ModelloFUJI SAM6871 XPF motore ad asse Z
-
capacità1009
-
Peso del montatore0,79 kg
-
Dimensione del montatore56
-
fornitoreCNSMT
-
condizioneNuovo
-
Luogo di origineGiappone
-
MarcaFUJI
-
CertificazioneYAMAHA Vibration Vibration Fit YV YS
-
Numero di modelloFUJI SAM6871 XPF motore ad asse Z
-
Quantità di ordine minimo1
-
PrezzoNegoziabile
-
Imballaggi particolariScatole di legno
-
Tempi di consegna1-2 giorni lavorativi
-
Termini di pagamentoT/T, Western Union, Paypal
-
Capacità di alimentazione10 pezzi/giorno
FUJI SAM6871 XPF Motore ad asse Z SMT Ricambi per macchine
Fuji SAM6871 Motore dell'asse zpf
La nostra azienda è in funzione da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

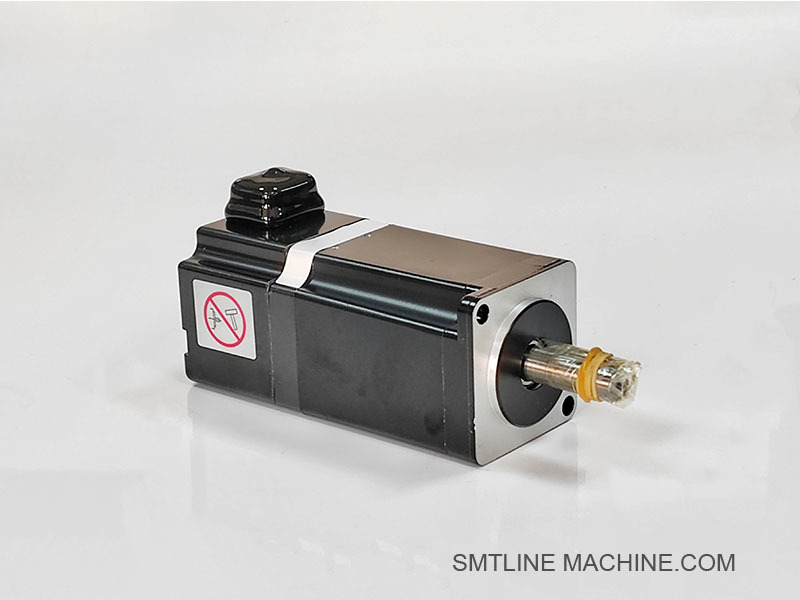

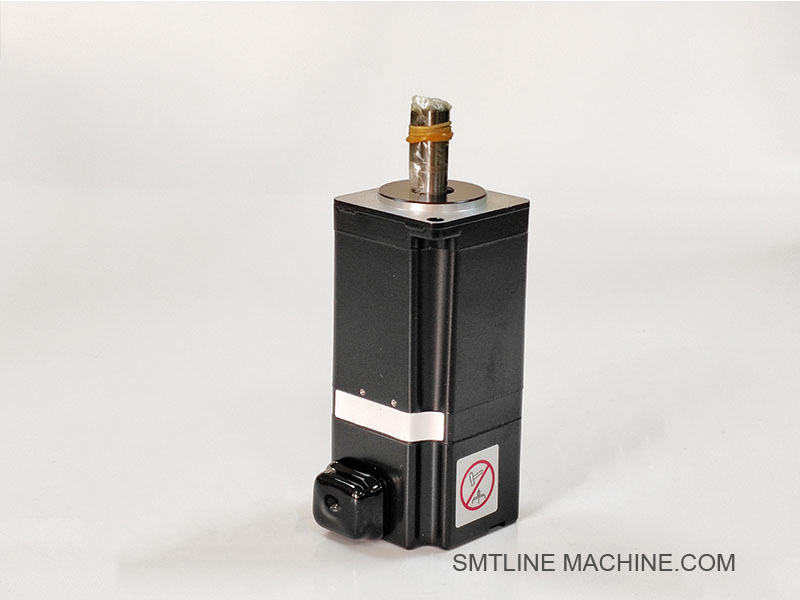

Fuji Sam6871-Motore dell'asse Z XPF
Panoramica
Fuji SAM6871 è un motore servo dell'asse Z progettato per l'uso nelle macchine di posizionamento ad alta velocità della serie Fuji XPF. Guida il movimento verticale (asse Z) della testa di posizionamento, consentendo un accurato funzionamento del pick-and-place dei componenti elettronici.
Caratteristiche chiave
Controllo verticale ad alta precisione per teste di posizionamento dei componenti
Risposta ad alta velocità Adatto per le regolazioni dinamiche dell'asse z
Integrato con il sistema di controllo servo Fuji per un feedback in tempo reale
Design durevole e affidabile per ambienti di produzione SMT continui
Encoder integrato per un rilevamento di posizione precisa
Applicazioni
Progettato per le macchine Fuji XPF (EG, XPF, XPF-L, XPF-W)
Utilizzato nel movimento dell'asse z della testa di posizionamento (EG, H01, H04, H08)
Adatto per operazioni di pick-and-place ad alta velocità e ad alta precisione
Specifiche tecniche (tipiche)
| Parametro | Specifiche |
| Numero parte | SAM6871 |
| Tipo di motore | Motore service AC |
| Asse controllato | Asse Z (verticale) |
| Tipo di encoder | Incrementale o assoluto (standard Fuji) |
| Tensione nominale | 200–240 V CA (Machine dipendente) |
| Protocollo di comunicazione | Interfaccia di servo Fuji proprietario |
| Tipo di montaggio | Monte diretta al montaggio della testa di posizionamento |
Benefici
Garantisce un controllo preciso dell'altezza dei componenti durante il posizionamento
Funzionamento a z liscio e preciso/inferiore anche ad alte velocità
Riduce gli errori di posizionamento dovuti al disallineamento in altezza
Progettato per una lunga durata operativa e bassa manutenzione
Componenti correlati
| Componente | Numero parte | Descrizione |
| Motore servo dell'asse Z. | SAM6871 | Guida il movimento della testa verticale |
| Scheda del conducente a motore | XK04121 / XK04032 | Controlla e alimenta il servo motore |
| Cavo di feedback dell'encoder | XH01340 / XH01270 | Invia i segnali di posizione al controller |
| Staffa di montaggio del motore | XM02560 | Protegge il motore al telaio della testa di posizionamento |
| Albero/assemblaggio dell'asse z | XM02820 | Collegamento meccanico per movimento verticale |
Accessori correlati-Motore Fuji Sam6871 XPF Asse Z
| Componente | Numero di parte (esempio) | Descrizione |
| Scheda del driver del servomotore dell'asse z | XK04032 / XK04121 | Guida e controlla il motore dell'asse z; fornisce segnali di movimento e potenza |
| Cavo di feedback dell'encoder del motore | XH01270 / XH01340 | Trasmette i dati di posizione dall'encoder al controller principale |
| Cavo di alimentazione / imbracatura | XH01120 / XH01091 | Fornisce energia dal driver al motore dell'asse z |
| Gruppo a vite a sfera dell'asse z | XM02820 | Converte il movimento del motore rotante in un movimento lineare verticale preciso |
| Staffa di montaggio del motore | XM02560 / XM02380 | Supporto meccanico per proteggere il motore al telaio dell'asse z |
| Albero dell'asse z o binario di guida | XM02711 / XM02450 | Fornisce una guida al movimento verticale e supporto strutturale |
| Puleggia / accoppiatore dell'asse z | XM02190 | Trasferisce la coppia del motore alla vite o all'albero |
| Copertura dell'alloggiamento del gruppo testa | XM02930 / XM02671 | Alloggiamento protettivo che copre i componenti del motore e dell'asse |
| Sensore / interruttore di limite di posizione | XM03045 / XM03110 | Rileva i limiti della gamma dell'asse z e impedisce il percorso |
Accessori di manutenzione opzionali
| Accessorio | Funzione |
| Maschera di allineamento motorio | Assiste con accurato montaggio e calibrazione del motore |
| Ventola di raffreddamento del motore (se utilizzato) | Mantiene il gruppo motori nell'intervallo di temperatura sicuro |
| Kit di lubrificazione | Utilizzato per la manutenzione della vite a sfera e dell'albero |
| Pad di vibrazione smorzatore | Riduce le vibrazioni e migliora l'accuratezza del posizionamento |
Questi componenti garantiscono una funzione ottimale del motore dell'asse Z SAM6871 nelle macchine Fuji XPF e possono variare leggermente a seconda del tipo di testa (EG, H01, H04, H08 o Configurazione multi-testa).
Fuji SAM6871 Asse Z-Numeri di parte correlati
| Descrizione del componente | Numero parte | Osservazioni |
| Asse Z AC AC Servo Motor | SAM6871 | Motore dell'asse verticale principale per la testa di Fuji XPF |
| Scheda del motoring dell'asse z | XK04032 | Controlla il movimento del motore (utilizzato nel sistema M3II o XPF) |
| Scheda del driver alternativa | XK04121 | Può essere utilizzato in specifiche configurazioni XPF |
| Cavo di feedback dell'encoder | XH01270 | Collega l'encoder del motore al PCB di visione/controllo |
| Cavo di alimentazione | XH01120 | Fornisce energia da una tavola al motore |
| Gruppo a vite a sfera (azionamento meccanico dell'asse z) | XM02820 | Converte la coppia del motore in movimento verticale |
| Staffa di montaggio del motore | XM02560 | Montare il motore a telaio alla testa |
| Guida / albero lineare dell'asse z | XM02711 | Fornisce una guida al movimento lineare per il movimento verticale |
| Accoppiatore di puleggia / albero | XM02190 | Collega l'albero del motore alla vite a sfera o al gruppo di azionamento |
| Limitare il sensore per l'asse z | XM03045 | Impedisce il pervalico rilevando i limiti di ictus |
| Fan di raffreddamento dell'asse Z. | XH01431 | Ventola opzionale per il raffreddamento del motore, utilizzato in ambienti ad alto tempo |
Suggerimento: i numeri di parte effettivi possono variare leggermente in base alla versione esatta della testa (EG, H01, H04S, H08) e Generazione XPF (XPF, XPF-L, XPF-W). Conferma sempre la compatibilità tramite il catalogo delle parti di Fuji o la casa della tua macchina.
Guida FAQ-Motore Fuji Sam6871 XPF Asse Z
Informazioni generali
D1: A cosa serve il motore Fuji Sam6871?
A: Il SAM6871 è un motore servo CA utilizzato per controllare l'asse z (movimento verticale) della testa di posizionamento nelle macchine SMT della serie Fuji XPF. Abilita movimenti precisi di pick-and-place regolando l'altezza della testa durante il montaggio dei componenti.
D2: Quali macchine Fuji utilizzano il motore SAM6871?
A: SAM6871 è progettato per l'uso nella serie Fuji XPF, tra cui:
Modelli XPF, XPF-L e XPF-W
Compatibile con configurazioni H01, H04, H08 o multi-testa a seconda del sistema
Funzionalità e funzionamento
Q3: cosa controlla l'asse z?
UN:
Controlla il movimento su/giù dell'ugello o dell'unità di strumento
Si impegna durante il ritiro e il posizionamento per abbassare o alzare la testa
Coordinate con motori x/y per montaggio del componente liscio e multi-asse
Q4: come è controllato?
UN:
Il motore SAM6871 è guidato da una scheda di servo driver (ad es. XK04032), che riceve comandi dal controller principale della macchina e fornisce feedback a circuito chiuso tramite il codificatore integrato nel motore.
Manutenzione e risoluzione dei problemi
Q5: quale manutenzione ordinaria è richiesta?
UN:
Ispezionare regolarmente i cavi di potenza e encoder (XH01120, XH01270)
Pulisci area motore di polvere e detriti
Verificare la presenza di rumore o vibrazione anormale durante il funzionamento
Verifica l'allineamento dell'asse z e i limiti di ictus
Q6: Cosa sono i segni di guasto del motore?
| Sintomo | Possibile causa | Azione consigliata |
| Il motore non si muove | Guasto della scheda del conducente o disconnessione del cavo | Controllare le connessioni; Prova o sostituire il driver |
| L'ugello non raccoglie/si trova | Movimento dell'asse z ostruito o disallineato | Ispezionare la vite a sfera, la staffa o l'albero di guida |
| Acco di sovraccarico dell'asse Z. | Errore di sensore di limite difettoso o encoder | Sensori di prova; Ricalibrare l'encoder dell'asse z |
| Vibrazione o rumore eccessive | Cuscinetti del motore usurati o disallineamento | Sostituire il motore o ri-allineare l'albero di trasmissione |
Componenti correlati
| Componente | Numero di parte (esempio) | Funzione |
| Motore servo dell'asse Z. | SAM6871 | Guida il movimento verticale della testa di posizionamento |
| Scheda del conducente a motore | XK04032 / XK04121 | Controlla il comportamento motorio |
| Cavo di feedback dell'encoder | XH01270 | Invia dati di posizione al controller |
| Cavo di alimentazione | XH01120 | Offre energia al motore |
| Gruppo a vite a sfera dell'asse z | XM02820 | Converte la rotazione del motore in movimento verticale |
| Staffa di montaggio | XM02560 | Collega il motore al montaggio della testa |
| Limitare l'interruttore / sensore | XM03045 | Previene il percorso eccessivo del movimento dell'asse z |
Best practice
Accendi sempre la macchina prima di ispezionare o sostituire il motore
Usa le parti Fuji originali per la piena compatibilità
Controllare periodicamente gli aggiornamenti del software relativi al servo controllo
Tenere in stock un motore di riserva o un driver per una rapida sostituzione
Registra eventuali guasti dell'asse z per monitorare le tendenze dell'usura o l'instabilità nel tempo
