Telecamera FUJI UG00300 NXT MARK
La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

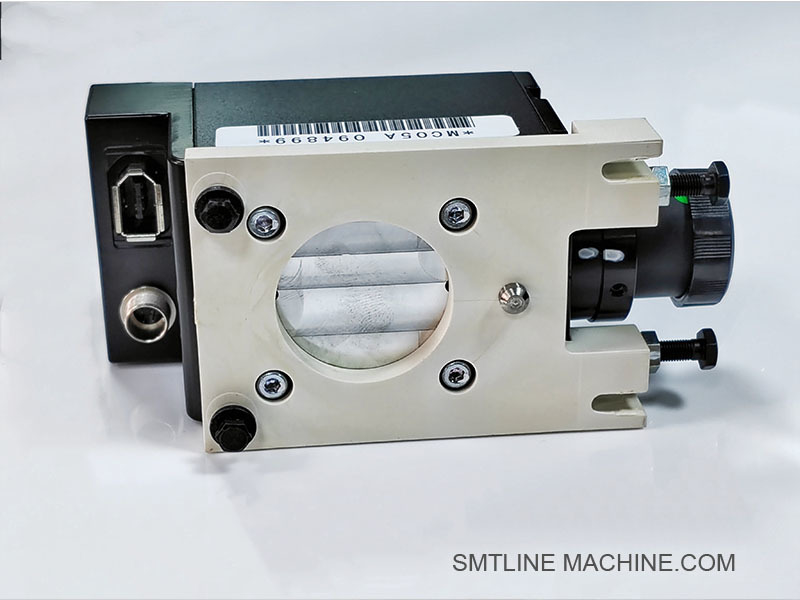

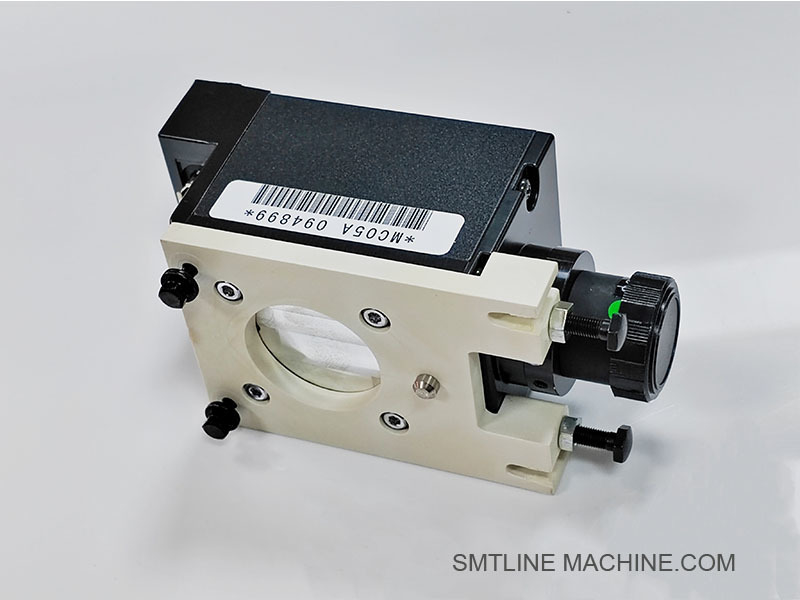

Telecamera FUJI UG00300 – NXT MARK
Panoramica
La FUJI UG00300 è un modulo telecamera MARK ad alta risoluzione progettato per l'uso nelle macchine di posizionamento SMT serie FUJI NXT. È responsabile del rilevamento accurato dei segni fiduciali sui PCB, consentendo un allineamento preciso della scheda durante il processo di posizionamento dei componenti.
Caratteristiche principali
Riconoscimento fiduciale ad alta precisione per una registrazione accurata del PCB
Il sensore CMOS ad alta risoluzione garantisce un'acquisizione di immagini nitida e affidabile
Sistema di illuminazione a LED integrato per un'illuminazione coerente dei fiduciali
Ottimizzato per il funzionamento ad alta velocità in ambienti SMT completamente automatizzati
Si integra perfettamente con il sistema di elaborazione e allineamento della visione di FUJI
Applicazioni
Compatibile con le piattaforme FUJI NXT I, II, III e IV
Utilizzato per il rilevamento dei segni fiduciali per correggere l'offset e la rotazione del PCB
Essenziale per il posizionamento ad alta precisione nell'assemblaggio multi-scheda e a passo fine
Specifiche tecniche (tipiche)
Parametro | Specifica |
Codice articolo | UG00300 |
Tipo di telecamera | Telecamera MARK a scansione d'area |
Tipo di sensore | CMOS |
Risoluzione | Alta risoluzione (standard FUJI) |
Interfaccia | Integrata con il sistema di controllo NXT |
Illuminazione | Anello luminoso a LED integrato (bianco/rosso) |
Posizione di montaggio | All'interno del modulo NXT, in genere vicino alla guida |
Modalità operativa | Acquisizione automatica dei fiduciali durante il caricamento |
Vantaggi
Garantisce un allineamento preciso della scheda prima di ogni ciclo di posizionamento
Supporta l'elaborazione PCB ad alta velocità senza perdita di precisione
Riduce la necessità di correzioni manuali o errori di configurazione fiduciale
Design a lunga durata con esigenze di manutenzione minime
Componenti correlati
Componente | Codice articolo (esempio) | Descrizione |
Modulo telecamera MARK | UG00300 | Telecamera principale per il rilevamento fiduciale |
Cablaggi per telecamera | XH01191 / XH01230 | Collega la telecamera alla scheda di elaborazione della visione |
Sorgente luminosa a LED | XM01960 / XM02070 | Fornisce illuminazione per il riconoscimento fiduciale |
Scheda di elaborazione della visione | 2AGKHA000402 | Elabora l'immagine dalla telecamera MARK |
Staffa di montaggio | XM02570 | Fissa la telecamera in posizione fissa |
Accessori correlati – Telecamera FUJI UG00300 NXT MARK
Nome del componente | Codice articolo (esempio) | Funzione / Descrizione |
Cavo telecamera MARK | XH01191 / XH01230 | Trasmette i dati delle immagini e l'alimentazione tra la telecamera MARK e la scheda di controllo |
Scheda di elaborazione della visione | 2AGKHA000402 | Elabora i dati delle immagini dalla telecamera MARK e fornisce feedback di allineamento |
Unità di illuminazione a LED | XM01960 / XM02070 | Fornisce un'illuminazione coerente per migliorare la visibilità dei segni fiduciali |
Staffa di montaggio della telecamera | XM02570 / XM02710 | Fissa saldamente la telecamera MARK all'interno della macchina NXT |
Piastra di riferimento fiduciale | XM02800 (opzionale) | Utilizzata per la calibrazione della telecamera e i test di allineamento del rilevamento fiduciale |
Lente diffusore di luce | XM02190 | Migliora l'uniformità dell'illuminazione per la scansione fiduciale |
Ventola di raffreddamento della telecamera | XH01431 | Previene il surriscaldamento della telecamera e delle ottiche circostanti (se applicabile) |
PCB di commutazione della telecamera dell'ugello | XK04200 / XK04150 | Coordina la commutazione del segnale tra diversi sistemi di visione (opzionale) |
Parti opzionali / di supporto
Articolo | Funzione |
Schermo EMI per modulo telecamera | Protegge il segnale dell'immagine dalle interferenze elettriche |
Dispositivo di calibrazione (utensili)** | Utilizzato per l'allineamento e la manutenzione precisi del sistema MARK |
Copriobiettivo di ricambio** | Protegge l'obiettivo da polvere e contaminazione |
Telecamera FUJI UG00300 MARK – Codici articolo correlati
Componente | Codice articolo | Descrizione |
Unità telecamera MARK | UG00300 | Telecamera principale di riconoscimento fiduciale ad alta risoluzione |
Cablaggi per visione | XH01191 / XH01230 | Collega la telecamera MARK alla scheda di elaborazione della visione |
PCB di elaborazione della visione | 2AGKHA000402 | Scheda di elaborazione delle immagini per tutti i sistemi IPS e telecamere MARK |
Unità di illuminazione a LED | XM01960 / XM02070 | Fornisce illuminazione per il rilevamento fiduciale |
Staffa di montaggio della telecamera | XM02570 / XM02710 | Staffa strutturale per fissare la telecamera all'interno del modulo |
Lente diffusore di luce (se utilizzata) | XM02190 | Distribuisce la luce LED in modo uniforme sulla superficie del PCB |
Ventola di raffreddamento per modulo telecamera | XH01431 | Previene il surriscaldamento durante il funzionamento continuo della visione |
PCB di commutazione (opzionale) | XK04200 / XK04150 | Commuta tra gli ugelli e le telecamere MARK nel sistema di visione |
Alloggiamento/schermo della telecamera | XM02280 | Copre e protegge il modulo telecamera MARK |
Questi codici articolo possono variare leggermente a seconda della generazione NXT (I/II/III/IV) e della configurazione della telecamera. FUJI spesso li fornisce come moduli o kit, soprattutto per retrofit o aggiornamenti.
Guida alle FAQ – Telecamera FUJI UG00300 NXT MARK
Informazioni generali
Q1: Cos'è la telecamera FUJI UG00300 MARK?
R: La FUJI UG00300 è un modulo telecamera di riconoscimento MARK utilizzato nelle macchine FUJI NXT per rilevare i segni fiduciali (punti di riferimento) sui circuiti stampati (PCB). Questi segni vengono utilizzati per allineare correttamente il PCB prima del posizionamento dei componenti.
Q2: Quali macchine FUJI utilizzano questa telecamera?
R: La UG00300 è compatibile con:
Piattaforme FUJI NXT I, II, III e IV
Moduli che richiedono il rilevamento automatico dei fiduciali per l'allineamento del PCB
Funzionalità e caratteristiche
Q3: Cosa fa la telecamera MARK durante il funzionamento?
R:
Acquisisce immagini ad alta risoluzione dei segni fiduciali sul PCB
Invia l'immagine alla scheda di elaborazione della visione per l'analisi
Aiuta a correggere qualsiasi offset X/Y o rotazione della scheda
Garantisce che i componenti siano posizionati con alta precisione
Q4: Include l'illuminazione?
R: Sì. La telecamera include l'illuminazione a LED integrata (in genere bianca o rossa), ottimizzata per il contrasto su varie finiture superficiali del PCB (ad esempio, rame, opaco, lucido).
Manutenzione e risoluzione dei problemi
Q5: Come devo eseguire la manutenzione della telecamera UG00300?
R:
Mantenere puliti l'obiettivo e il coperchio della luce utilizzando salviette per lenti non abrasive
Ispezionare i cavi (XH01191 / XH01230) per usura o disconnessione
Verificare la presenza di polvere o residui sulle finestre fiduciali o sulla superficie del PCB
Calibrare la telecamera secondo necessità durante i cicli di manutenzione della macchina
Q6: Quali sono i segni di problemi alla telecamera?
Problema | Possibile causa | Azione consigliata |
La telecamera non rileva i fiduciali | Lente sporca o scarsa illuminazione | Pulire l'obiettivo/la luce, ispezionare l'unità LED |
Errori di allineamento della scheda | Scheda di elaborazione o sensore difettosi | Controllare la scheda di visione 2AGKHA000402 |
Immagine sfocata o distorta | Telecamera disallineata o danneggiata | Ricalibrare o sostituire il modulo telecamera |
Nessuna immagine acquisita | Cavo scollegato o guasto della telecamera | Controllare i cavi (XH01191/XH01230) e sostituire |
Componenti correlati
Componente | Codice articolo | Funzione |
Modulo telecamera MARK | UG00300 | Acquisisce immagini fiduciali per l'allineamento della scheda |
PCB di elaborazione della visione | 2AGKHA000402 | Analizza l'immagine dalla telecamera MARK |
Unità di illuminazione a LED | XM01960 / XM02070 | Garantisce la visibilità dei segni fiduciali |
Cablaggi per visione | XH01191 / XH01230 | Collega la telecamera MARK al sistema di controllo |
Staffa di montaggio | XM02570 / XM02710 | Fissa il modulo telecamera all'interno della macchina NXT |
Migliori pratiche
Eseguire pulizie e controlli visivi regolari
Utilizzare schede di calibrazione specificate da FUJI per testare il riconoscimento fiduciale
Evitare di toccare l'obiettivo con le mani nude
Non applicare una forza eccessiva durante l'installazione o la rimozione del modulo
Sostituire immediatamente i cavi o le sorgenti luminose difettosi
