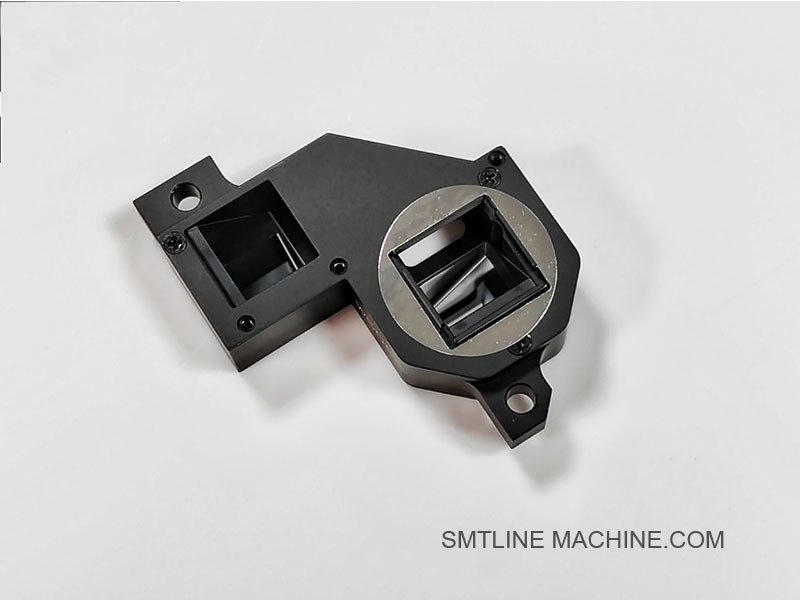

FUJI XB03216 V12 Testa di lavoro Prisma per telecamera OFC – Descrizione del prodotto

Panoramica

Il FUJI XB03216 è un prisma ottico di precisione utilizzato nel sistema di telecamera On-the-Fly (OFC) della testa di lavoro V12 sulle macchine pick-and-place FUJI NXT. Reindirizza e mette a fuoco l'immagine del componente tenuto dall'ugello nel sensore OFC mentre la testa è in movimento, consentendo l'ispezione visiva in volo ad alta velocità.

Caratteristiche principali

Ottica di alta precisione: Prodotto in vetro ottico a bassa dispersione (o quarzo sintetico) con rivestimenti antiriflesso per la massima chiarezza.
Distorsione ultra-bassa: ≥ 98% di trasmissione della luce visibile, preservando la fedeltà dell'immagine per un accurato riconoscimento dei componenti.
Fattore di forma compatto: Progettato per adattarsi ai ristretti confini dell'assemblaggio ottico interno della testa V12.
Costruzione durevole: Alloggiamento del prisma rigido e interfaccia di montaggio per un allineamento stabile durante il funzionamento ad alta velocità.
Sostituzione plug-and-play: Lo slot di montaggio standardizzato rende le sostituzioni sul campo rapide e ripetibili.

Specifiche tipiche

Applicazioni

Teste di lavoro FUJI NXT serie V12
Sistemi OFC (On-the-Fly Camera) per l'imaging dei componenti in tempo reale
Abbinato a lenti OFC, sensori di telecamere e supporti per prismi per formare il percorso visivo della testa

Componenti correlati

Vantaggi

Abilita l'imaging in volo, riducendo il tempo ciclo ed evitando ritardi di arresto e acquisizione.
Mantiene una qualità dell'immagine costante ad alte velocità della testa per algoritmi di visione affidabili.
Il design modulare semplifica la manutenzione e riduce al minimo i tempi di inattività della testa.
La parte originale FUJI garantisce una perfetta vestibilità e affidabilità a lungo termine.

Accessori correlati – Prisma per telecamera OFC FUJI XB03216

Note

Tutti gli accessori sono parti originali FUJI progettate per la testa di lavoro V12.
Utilizzare regolarmente il kit di pulizia del prisma per mantenere la chiarezza dell'immagine ed evitare artefatti ottici.
Assicurarsi che la staffa di montaggio del prisma sia serrata saldamente per mantenere l'allineamento durante il funzionamento ad alta velocità.

FUJI XB03216 V12 Testa di lavoro OFCPrisma per telecamerae i suoi accessori principali:

Guida alle FAQ – FUJI XB03216 V12 Testa di lavoro Prisma per telecamera OFC

Informazioni generali

Q1: A cosa serve il FUJI XB03216?

R: L'XB03216 è un prisma ottico installato nella testa di lavoro V12 delle macchine FUJI NXT. Fa parte del sistema OFC (On-the-Fly Camera) che consente l'acquisizione di immagini in tempo reale dei componenti mentre la testa è in movimento. Reindirizza l'immagine dall'ugello al sensore della telecamera tramite un percorso di luce di precisione.

Q2: Quali macchine e teste utilizzano questo prisma?

R:

Viene utilizzato specificamente nelle teste di lavoro FUJI NXT V12.
Non compatibile con le teste H04, H08, H12HS, che utilizzano sistemi di visione diversi.

Funzionalità e ruolo ottico

Q3: Come funziona il prisma XB03216 nel sistema OFC?

R: Il prisma reindirizza l'immagine del componente prelevato dall'ugello verso un sensore della telecamera fisso. Ciò consente l'imaging non-stop (in volo), migliorando la velocità e la precisione senza mettere in pausa la testa pick-and-place.

Q4: Influisce sulla qualità dell'immagine o sul riconoscimento?

R: Sì – positivamente. Il prisma è un componente ad alta chiarezza e bassa distorsione con rivestimento AR (antiriflesso), che garantisce un'elevata efficienza di trasmissione e immagini chiare per un accurato riconoscimento dei componenti.

Installazione e manutenzione

Q5: Il prisma è sostituibile sul campo?

R: Sì. Può essere sostituito come parte autonoma durante la manutenzione della testa. Viene tipicamente montato con una staffa (ad es. XM02350) e non richiede ricalibrazione se installato correttamente.

Q6: Quali sono i segni di un prisma difettoso o sporco?

R:

Immagini di visione sfocate o distorte
Il sistema di visione non riesce a riconoscere i componenti
Errori di posizionamento irregolari riconducibili a problemi di imaging

Q7: Come pulisco il prisma?

R: Utilizzare un kit di pulizia ottica (ad es. XM03010) con tamponi privi di lanugine e soluzione sicura per le lenti. Evitare di toccare la superficie direttamente con le dita o materiali abrasivi.

Q8: Posso utilizzare componenti ottici di terze parti?

R: No. L'XB03216 è progettato specificamente per il sistema OFC di FUJI. I prismi di terze parti potrebbero non soddisfare gli standard di allineamento, rivestimento o chiarezza ottica, portando a errori di identificazione o di sistema.

Risoluzione dei problemi

Parti correlate

Migliori pratiche

Maneggiare sempre il prisma con guanti o pinzette
Mantenere pulito l'ambiente della testa per evitare la contaminazione ottica
Utilizzare solo parti originali FUJI per le sostituzioni
Programmare ispezioni periodiche durante la manutenzione della testa
