FUJI XM00221 Parti di ricambio per macchina SMT motore asse Y NXT I

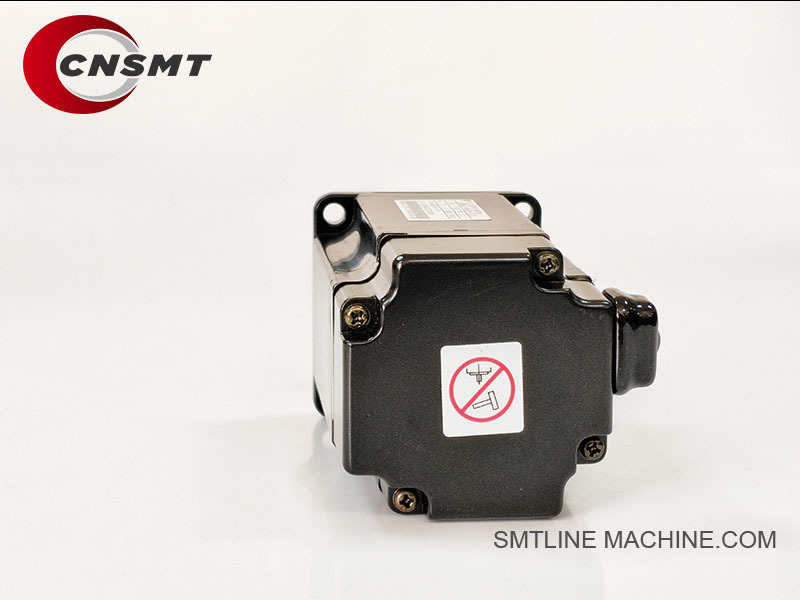

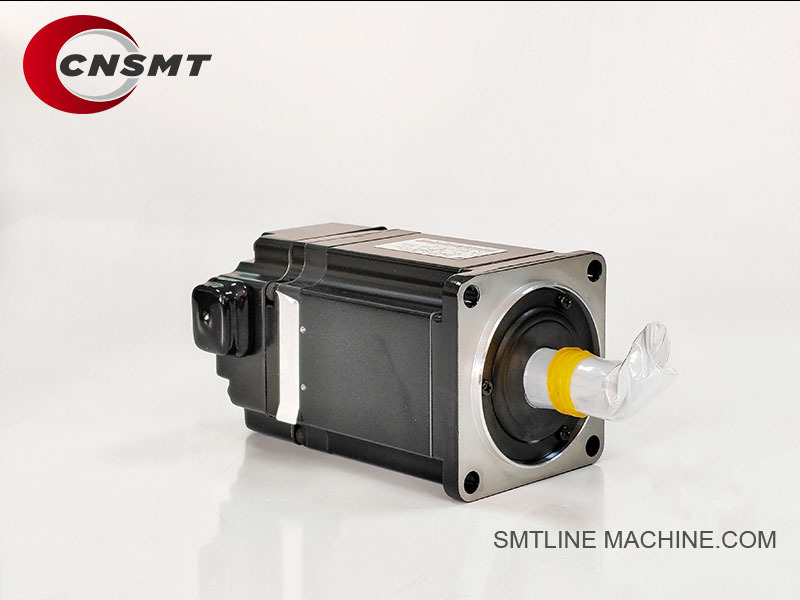

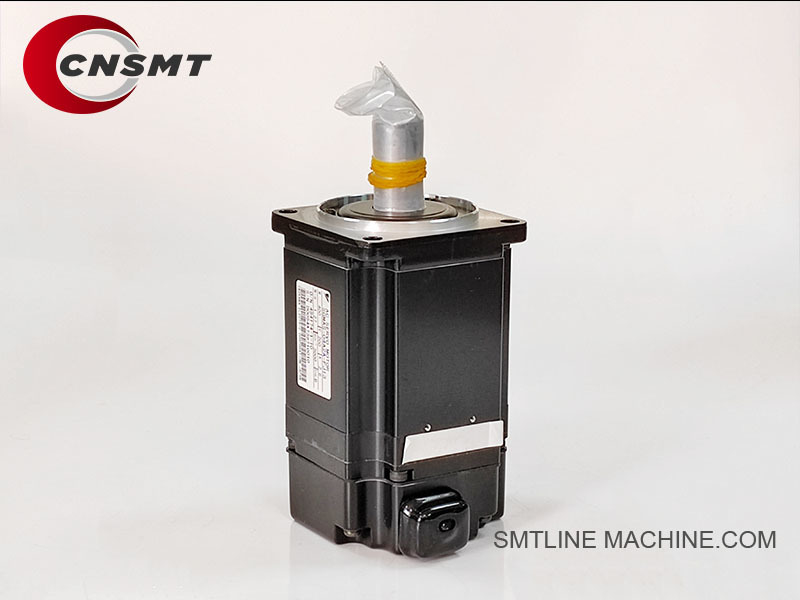

FUJI XM00221 Motore asse Y NXT I

La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

FUJI XM00221 NXT I Y-axis Motor – Descrizione del prodotto

Panoramica

Il FUJI XM00221 è un motore di azionamento dell'asse Y ad alta precisione progettato per le macchine pick-and-place SMT della serie FUJI NXT I. Questo motore è un componente chiave responsabile dell'azionamento del movimento lineare dell'asse Y (anteriore-posteriore) della macchina, consentendo un posizionamento estremamente accurato della piattaforma di lavoro del modulo durante il posizionamento dei componenti.

Caratteristiche principali

Progettato per il movimento dell'asse Y (anteriore-posteriore) sui moduli FUJI NXT I.
Fornisce alta precisione, risposta rapida e movimento stabile per le operazioni SMT.
Funziona con il sistema di controllo servo e l'encoder di FUJI per il controllo ad anello chiuso.
Altamente durevole, stabile e adatto per il funzionamento continuo 24 ore su 24, 7 giorni su 7.
Il design modulare consente una facile sostituzione e manutenzione all'interno della piattaforma NXT I.

Modelli applicabili

Moduli FUJI NXT I Series (ad es. M3, M6)
Controlla il movimento dell'asse Y della piattaforma del modulo.

Specifiche tecniche (tipiche)

Funzioni principali

Aziona il movimento lineare dell'asse Y della piattaforma di lavoro del modulo NXT I.
Supporta il posizionamento PCB ad alta velocità e le regolazioni avanti-indietro durante il posizionamento.
Garantisce operazioni SMT precise, stabili e affidabili per la produzione di grandi volumi.

Accessori e componenti correlati

Raccomandazioni per la manutenzione

Controllare regolarmente le guide lineari per una corretta lubrificazione.
Ispezionare i cavi di segnale e di alimentazione del motore per usura o allentamento.
Assicurarsi che la ventola di raffreddamento (XH01431) funzioni correttamente.
Verificare la presenza di rumori insoliti, surriscaldamento o errori di posizionamento come segni di usura o guasto del motore.

Riepilogo

Il motore asse Y FUJI XM00221 è un componente di controllo del movimento cruciale per il modulo NXT I, che fornisce un posizionamento preciso e stabile dell'asse Y (anteriore-posteriore) della piattaforma della macchina. Una corretta manutenzione e la sostituzione tempestiva garantiscono prestazioni di produzione SMT ad alta velocità e alta precisione.

Guida alle FAQ – Motore asse Y FUJI XM00221 NXT I

Informazioni generali

Q1: A cosa serve il motore FUJI XM00221?

A:
Il FUJI XM00221 è un motore a trasmissione lineare dell'asse Y utilizzato nei moduli FUJI NXT I. Controlla il movimento avanti-indietro della testa di posizionamento o della piattaforma, garantendo un allineamento preciso del PCB durante il montaggio dei componenti.

Q2: Con quali macchine FUJI è compatibile questo motore?

A:
È progettato specificamente per:

Moduli FUJI NXT I (ad es. M3, M6)
Non utilizzato in NXT II/III senza adattamento meccanico.

Caratteristiche e funzioni

Q3: Quale asse controlla questo motore?

A:
Controlla l'asse Y — il movimento lineare avanti-indietro del modulo di posizionamento sulla base della macchina.

Q4: Il motore XM00221 è un servomotore o un motore passo-passo?

A:
È un servomotore CA (o di tipo a trasmissione lineare, a seconda della versione) controllato tramite un sistema ad anello chiuso con feedback dell'encoder per un posizionamento preciso.

Q5: Quali sono i suoi principali vantaggi?

A:

Alta velocità e precisione.
Lunga durata operativa con bassa manutenzione.
Integrazione perfetta con i sistemi di controllo servo FUJI NXT.
Movimento lineare fluido, fondamentale per un posizionamento accurato.

Installazione e calibrazione

Q6: Come viene installato l'XM00221 nella macchina?

A:

Montato sotto il telaio del modulo NXT.
Collegato alla scheda servo driver (ad es. 2AGTHA000100).
Interfacce con cavi di segnale (XS02050) e cavi di alimentazione (XS02051).
Può connettersi a gruppi di guide lineari o binari a vite a sfera a seconda della configurazione.

Q7: È necessaria la calibrazione dopo la sostituzione?

A:
Sì. Dopo aver sostituito il motore:

Eseguire le procedure di homing tramite il sistema di controllo della macchina.
Calibrare i limiti di corsa dell'asse Y per garantire un allineamento preciso del PCB.

Problemi comuni e risoluzione dei problemi

Q8: Quali sono i segni comuni di guasto del motore?

A:

Movimento incoerente dell'asse Y.
Errori di posizionamento o disallineamento dei PCB.
Allarmi servo o perdita di feedback sul controller.
Surriscaldamento del motore o rumore anomalo durante il movimento.
Vibrazioni o sfarfallio della piattaforma.

Q9: Cosa potrebbe causare il guasto del motore XM00221?

A:

Eccessiva usura o guasto dei cuscinetti a causa dell'uso a lungo termine.
Problemi elettrici (cortocircuiti, danni ai cavi).
Sovraccarico da guide disallineate o blocco meccanico.
Guasto della scheda driver o dell'encoder collegati.

Q10: Come verificare se il motore è difettoso?

A:

Utilizzare un multimetro per verificare la presenza di avvolgimenti aperti/in cortocircuito.
Scambiare i cavi di segnale/alimentazione per isolare i problemi dei cavi.
Testare il feedback dell'encoder utilizzando strumenti diagnostici.
Osservare la rotazione manuale fluida (se applicabile).
Eseguire la diagnostica servo dall'interfaccia del sistema FUJI.

Consigli per la manutenzione

Q11: Con che frequenza deve essere eseguita la manutenzione di questo motore?

A:

Ispezionare ogni 6–12 mesi a seconda dell'utilizzo.
Pulire la polvere o i detriti circostanti da guide e ventole.
Verificare l'integrità dei cavi e la tenuta dei collegamenti.
Lubrificare nuovamente le guide lineari associate (XS05120).

Q12: Quando deve essere sostituito il motore?

A:

Dopo 3–5 anni di funzionamento continuo.
Immediatamente se il posizionamento diventa inaffidabile o il motore non supera l'autodiagnosi.
Se il surriscaldamento o le vibrazioni persistono nonostante il carico e l'allineamento corretti.

Parti correlate

Migliori pratiche

Eseguire sempre l'homing completo e l'allineamento dopo la sostituzione del motore.
Sostituire i cavi di segnale e di alimentazione insieme se il motore è stato esposto a danni elettrici.
Mantenere operativi i componenti di raffreddamento per prolungare la durata del motore.
Documentare il tempo di esecuzione del motore tramite i registri della macchina per la manutenzione predittiva.

Riepilogo

Il motore asse Y FUJI XM00221 è un componente di movimento critico per i moduli NXT I, che garantisce un movimento avanti-indietro preciso e fluido. Una corretta manutenzione e un'ispezione periodica sono fondamentali per la stabilità a lungo termine della macchina e la qualità SMT.
