FUJIX M00804 2MGKHA093301 H12HS V12 Testina di lavoro Motore Ricambi SMT

FUJI XM00804 2MGKHA093301 H12HS V12 motore a testa di lavoro

La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida

FUJI XM00804 / 2MGKHA093301 H12HS V12 motore a testa di lavoro

Visualizzazione del prodotto

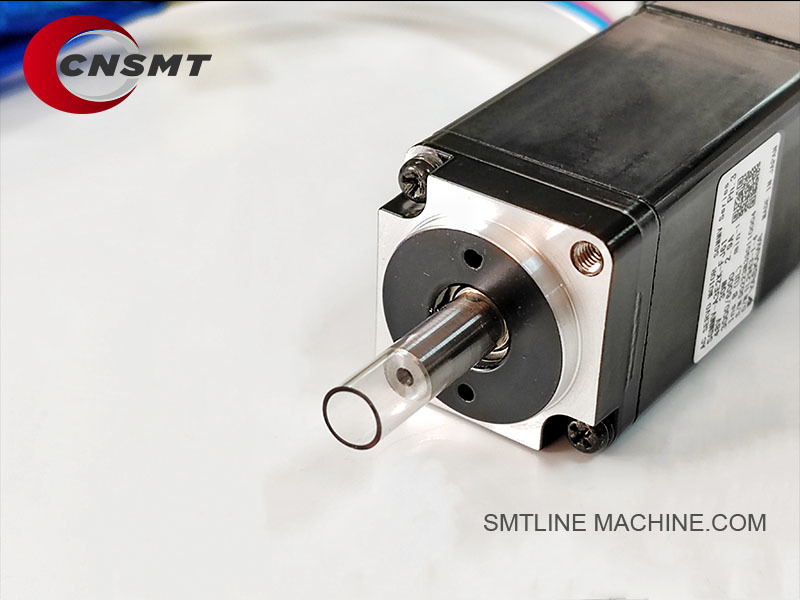

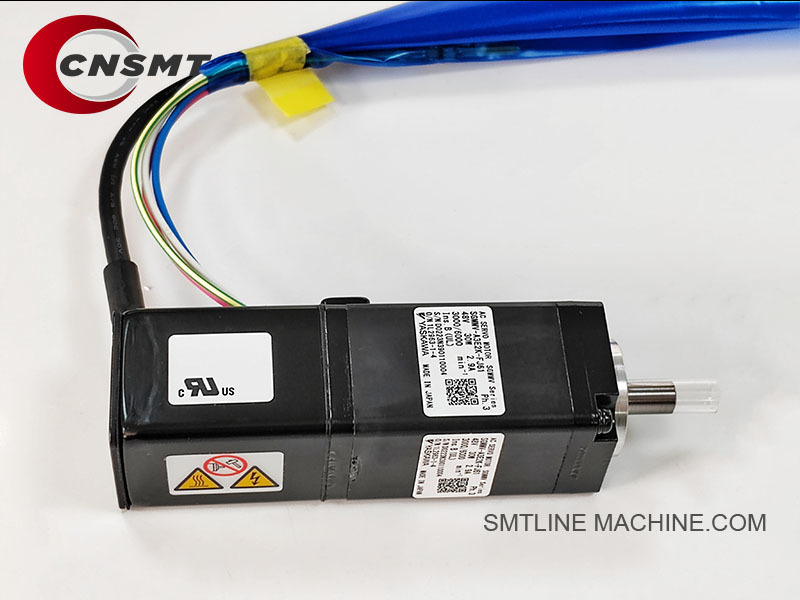

Il FUJI XM00804 (PN alternativo: 2MGKHA093301) è un motore di precisione ad alte prestazioni progettato per le teste di lavoro H12HS e V12 delle macchine SMT FUJI NXT II e NXT III.Questo motore è un componente di azionamento critico responsabile dell'alimentazione dei sistemi di movimento del nucleo all'interno della testa di lavoro, compreso il sollevamento dell'asse Z (risvolto dell'ugello verso l'alto/verso il basso) e/o la rotazione dell'asse Theta (posizionamento dell'angolo dell'ugello), a seconda dell'installazione.

Caratteristiche chiave

Motore di precisione ad alta velocità e coppia elevata per teste di pick-and-place SMT.
Supporta il movimento dell'asse Z (sostituzione dell'ugello) o la rotazione Theta (correzione dell'angolo dell'ugello).
Progettato per alta durata, stabilità e movimento liscio in funzionamento continuo.
Ottimizzato per tempi di risposta veloci e vibrazioni minime, migliorando la precisione del posizionamento.
Compatibile con le teste di lavoro ad alta velocità H12HS e V12 delle macchine FUJI NXT.

Compatibilità con macchine

Serie FUJI NXT II
Serie FUJI NXT III
Capi di lavoro: H12HS, V12

Specificativi tecnici (tipici)

Principali applicazioni

Guida il meccanismo di sollevamento dell'asse Z per un preciso movimento dell'ugello su/sotto.
Guida il meccanismo di rotazione Theta per un controllo preciso dell'angolo dell'ugello.
Funziona con la scheda madre di controllo della testa (PN: 2AGKHB008800) per un funzionamento sincronizzato.
Garantisce un posizionamento ad alta velocità e precisione nelle linee di produzione SMT.

Accessori e componenti correlati

Raccomandazioni di manutenzione

Ispezionare regolarmente i connettori del motore (XS02050, XS02051) per individuare usura o danni.
Assicurarsi che il ventilatore di raffreddamento (XH01431) sia pulito e funzionale per evitare il surriscaldamento.
Assicurarsi che i rumori insoliti indichino usura del cuscinetto o problemi meccanici interni.
Controllare l'allineamento dell'accoppiamento (XS02100) per evitare lo sforzo meccanico.
Ciclo di sostituzione consigliato: 3-5 anni, a seconda dell'intensità di utilizzo.

Riassunto

Il motore della testa di lavoro FUJI XM00804 / 2MGKHA093301 è un attuatore essenziale nelle teste H12HS e V12, fornendo movimenti precisi dell'asse Z e dell'asse Theta.Influisce direttamente sulla precisione e l'efficienza del posizionamento delle macchine SMT FUJI NXTLa manutenzione regolare garantisce prestazioni stabili a lungo termine.

Accessori correlati per motore FUJI XM00804 / 2MGKHA093301

Kit di ricambio raccomandati:

Kit di cablaggio del motore:
Comprende XS02050 (cavo di segnale) + XS02051 (cavo di alimentazione)

Kit di codifica (facoltativo se dotato):
XS02410 (codificatore asse Theta/Z)

Kit di valvole a vuoto:
XS03760 (valvola) + XS03764 (spirale) + XS03765 (corpo della valvola)

Kit di raffreddamento:
XH01431 (ventilatore di raffreddamento) + filtri dei ventilatori (se applicabile)

Nota importante:

Il motore XM00804 / 2MGKHA093301 funziona a stretto contatto con la scheda madre 2AGKHB008800, il cablaggio del motore, l'accoppiamento meccanico, i componenti pneumatici e i sensori.
Per un tempo di funzionamento ottimale della macchina, si raccomanda di mantenere insieme questi componenti correlati.

Numeri di parti correlate per il motore della testa di lavoro FUJI XM00804 / 2MGKHA093301

Riassunto dei numeri delle parti chiave:
Motore: XM00804 / 2MGKHA093301Pannello di controllo: 2AGKHB008800Motore Cablaggio: XS02050 (segnale), XS02051 (potenza)Sistema di vuoto: XS03760 (valvola), XS00920 (sensore), XS03764 (spool) raffreddamento:XH01431 (ventilatore)Accoppiamento meccanico: XS01300 (maniglia dell'albero), XS02100 (accoppiamento)

Guida delle domande frequenti FUJI XM00804 / 2MGKHA093301 H12HS V12 Motor della testa di lavoro

Informazioni generali

D1: Cos'è il motore FUJI XM00804 / 2MGKHA093301?
A:
Si tratta di un motore di testa di lavoro ad alta precisione utilizzato nelle teste FUJI NXT H12HS e V12, che guida l'asse Z (ugello su / giù) o l'asse Theta (rotazione dell'ugello).È essenziale per il posizionamento accurato dei componenti nella produzione SMT.

Q2: Quali macchine utilizzano questo motore?
A:
FUJI NXT serie II ✔ FUJI NXT serie III ✔ Teste di lavoro: H12HS e V12

Funzioni e caratteristiche

D3: Cosa controlla questo motore?
A:
Asse Z: sollevamento/abbassamento dell'ugello per la selezione e il posizionamento dei componenti.

Dipende da dove il motore è installato all'interno della testa di lavoro.

D4: È lo stesso motore per Z e Theta?
A:
Sì, lo stesso modello di motore (XM00804 / 2MGKHA093301) viene utilizzato sia per l'asse Z che per l'asse Theta, ma la funzione dipende dalla sua posizione e dal cablaggio all'interno della testa di lavoro.

D5: Questo motore è un passo o un servo?
A:
Si comporta come un motore ibrido ad alta precisione, spesso configurato come uno stepper con feedback dell'encoder, che opera in modalità di controllo a circuito chiuso gestito dalla scheda madre principale (PN: 2AGKHB008800).

Installazione e taratura

Q6: Come viene installato il motore?
A:
montato direttamente all'interno della testa di lavoro H12HS o V12.

Cavo di segnalazione (XS02050)
Cable di alimentazione (XS02051) accoppiato meccanicamente utilizzando il manico dell'albero dell'ugello (XS01300) e il gruppo di accoppiamento (XS02100).

D7: è necessaria la taratura dopo la sostituzione?
A:
- Si ', si '.
Asse theta: richiede l'allineamento angolo-punto zero. Asse Z: richiede la calibrazione del limite di percorrenza superiore e inferiore.La macchina in genere esegue l'automazione automatica durante l'avvio, ma i controlli manuali sono raccomandati dopo la sostituzione.

Problemi comuni e risoluzione dei problemi

D8: sintomi comuni di insufficienza motoria?
A:
Nessun sollevamento o rotazione dell'ugello. Rumore anormale (mollare, cliccare). Vibrazioni o scosse durante il movimento. Theta o Z-axis allarme sulla macchina. Perdita di passo, che porta a disallineamento.Super riscaldamento (controllare il ventilatore di raffreddamento XH01431).

D9: Che cosa causa i guasti motori?
A:
Usura meccanica (fallimento del cuscinetto, allentamento dell'accoppiamento); guasto elettrico (danno alla bobina, guasto al cavo); surriscaldamento dovuto a guasto del ventilatore di raffreddamento (XH01431).Malfunzionamento del sistema di vuoto che causa un sovraccarico sul motore.

D10: Come si diagnostica il motore?
A:
Testare la continuità e la resistenza degli avvolgimenti del motore. Scambiare i cavi segnale/alimentazione (XS02050 / XS02051) per verificare i guasti dei cavi. Verificare le uscite della scheda madre (2AGKHB008800).ruotare manualmente l'albero deve essere liscioIspezionare l'accoppiamento (XS02100) per verificare lo slittamento o l'usura.

Raccomandazioni di manutenzione

D11: Come mantenere questo motore?
A:
Controllare regolarmente l'usura dei cavi e dei connettori, assicurarsi che il ventilatore di raffreddamento (XH01431) sia pulito e funzionante.Controllare l'allineamento corretto degli accoppiamenti meccanici (XS02100)- sostituire il motore in caso di surriscaldamento, rumore o perdita di precisione.

D12: Ciclo di sostituzione raccomandato?
A:
In genere ogni 3-5 anni, a seconda dell'intensità di utilizzo.

Componenti correlati

Consigli per ordinare
Conferma se hai bisogno del motore per l'asse Z o per l'asse Theta.
Controllare se sono richiesti anche cavi (XS02050, XS02051)
Considerare la sostituzione di componenti correlati come il ventilatore di raffreddamento (XH01431) e l'accoppiamento (XS02100) per prestazioni ottimali.

Riassunto

Il motore della testa di lavoro FUJI XM00804 / 2MGKHA093301 è un componente critico per garantire un movimento preciso nelle teste di lavoro V12 e H12HS.Il mantenimento delle sue prestazioni ottimali è essenziale per ottenere un'elevata precisione di posizionamento e un tempo di funzionamento della macchina nella produzione SMT.
