FUJI XM01171 V12 H12HS Testa di lavoro motore passo-passo parti di macchine SMT

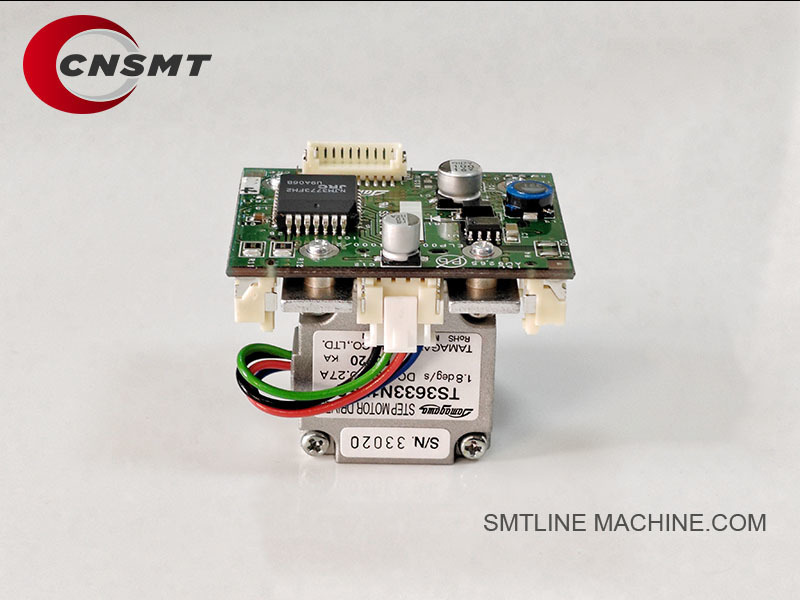

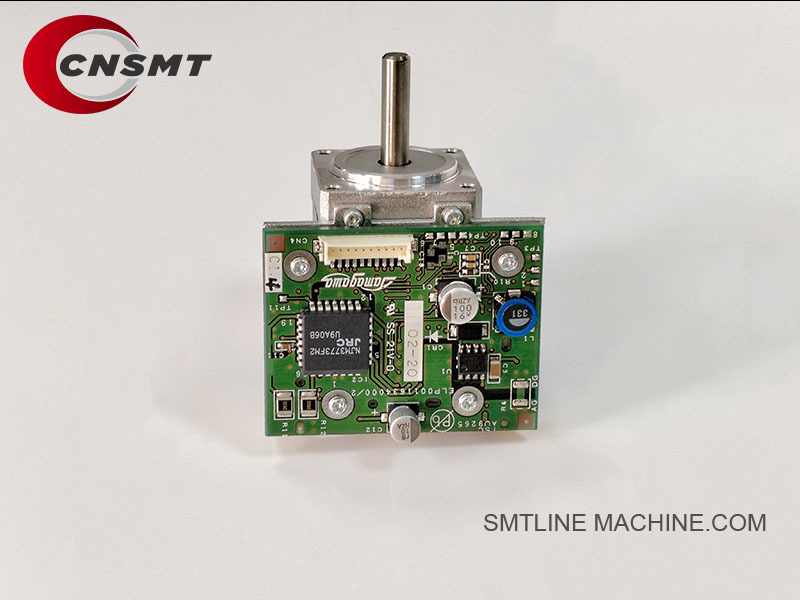

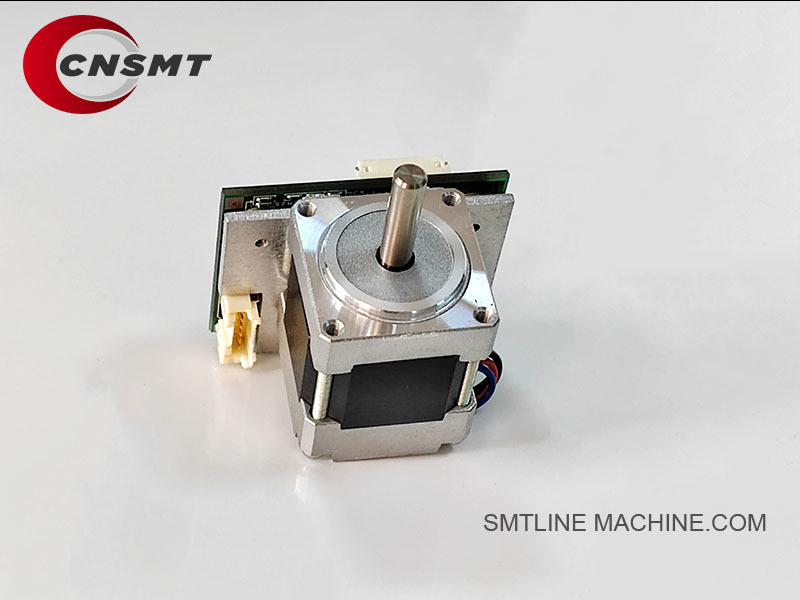

FUJI XM01171 V12 H12HS motore passo-passo della testa di lavoro

La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

FUJI XM01171 V12 / H12HS Motore passo-passo della testa di lavoro – Descrizione del prodotto

Panoramica del prodotto

Il motore passo-passo FUJI XM01171 è un motore ad alta precisione utilizzato nelle teste di lavoro V12 e H12HS delle macchine pick-and-place della serie FUJI NXT. Questo motore è responsabile della guida di funzioni di movimento critiche all'interno della testa, come l'asse Z (sollevamento dell'ugello) o l'asse Theta (rotazione dell'ugello), garantendo un posizionamento dei componenti ad alta velocità e alta precisione.

Caratteristiche principali

Fornisce un controllo preciso per l'asse Z (su/giù) o l'asse Theta (rotazione).
Accuratezza del passo ad alta risoluzione per una precisione a livello di micron.
Tempo di risposta rapido adatto per operazioni SMT ad alta velocità.
Elevata durata, progettato per un funzionamento continuo in ambienti esigenti.
Completamente compatibile con le teste di lavoro FUJI NXT V12 e H12HS.

Compatibilità della macchina

Serie FUJI NXT II
Serie FUJI NXT III
Teste di lavoro: V12, H12HS

Specifiche tecniche (tipiche)

Applicazioni principali

Aziona il sollevamento dell'ugello (asse Z) per un'altezza di prelievo e posizionamento accurata dei componenti.
Controlla la rotazione dell'ugello (asse Theta) per la correzione dell'angolo del componente.
Funziona in sincronia con la scheda madre H12HS (PN: 2AGKHB008800) per un controllo preciso del movimento.
Supporta operazioni ad alta velocità e stabili, fondamentali per la produzione SMT.

Parti e accessori correlati

Raccomandazioni per la manutenzione

Ispezionare regolarmente il rumore del motore per segni di usura o funzionamento anomalo.
Verificare l'eventuale allentamento degli accoppiamenti o il disallineamento dell'albero.
Assicurarsi che l'ambiente del motore sia privo di polvere e contaminazione da flusso.
Sostituire il motore se si verificano sintomi come vibrazioni, passi persi o inceppamenti.
Durata tipica: 3–5 anni, a seconda dell'intensità di utilizzo della macchina.

Riepilogo

Il motore passo-passo FUJI XM01171 è un componente di controllo del movimento vitale per le teste di lavoro V12 e H12HS. Garantisce il movimento dell'ugello ad alta velocità e alta precisione, incidendo direttamente sulla qualità del posizionamento e sull'efficienza della produzione. Una corretta manutenzione e la sostituzione tempestiva sono fondamentali per prestazioni ottimali della macchina.

Accessori correlati per il motore passo-passo FUJI XM01171

Kit di ricambio consigliati:

Kit cavi motore: XS02050 (segnale) + XS02051 (alimentazione)
Kit encoder: XS02410 (per feedback asse Z o Theta)
Kit di manutenzione della valvola: XS03760 (gruppo) + XS03764 (bobina)
Kit di raffreddamento: XH01431 (ventola) + filtro della ventola, se applicabile

Nota:

Il motore passo-passo XM01171 funziona insieme alla scheda madre (2AGKHB008800) e dipende dai cavi di segnale e di alimentazione.
Per la piena funzionalità, spesso si interfaccia con gli encoder di posizione e i sistemi pneumatici come le valvole a vuoto e i sensori di pressione

Codici articolo correlati per il motore passo-passo FUJI XM01171

Riepilogo dei PN correlati:

Questi codici articolo sono direttamente associati al motore passo-passo XM01171, inclusi componenti elettrici (cavi, scheda madre), collegamenti meccanici (manicotti dell'albero, accoppiamenti), sistemi pneumatici (valvole, sensori) e componenti strutturali (alloggiamento, ventole).

Nota:

Il motore passo-passo XM01171 funziona insieme alla scheda madre (2AGKHB008800) e dipende dai cavi di segnale e di alimentazione.
Per la piena funzionalità, spesso si interfaccia con gli encoder di posizione e i sistemi pneumatici come le valvole a vuoto e i sensori di pressione.

Guida alle FAQ – FUJI XM01171 V12 / H12HS Motore passo-passo della testa di lavoro

Informazioni generali

Q1: Cos'è il motore passo-passo FUJI XM01171?

A:
L'XM01171 è un motore passo-passo ad alta precisione utilizzato nelle teste di lavoro V12 e H12HS delle macchine pick-and-place FUJI NXT. Aziona l'asse Z (su/giù dell'ugello) o l'asse Theta (rotazione dell'ugello) a seconda dell'installazione.

Q2: Quali macchine FUJI utilizzano questo motore?

A:

Serie FUJI NXT II
Serie FUJI NXT III
Teste di lavoro: V12, H12HS

Funzioni e caratteristiche

Q3: Qual è la funzione di questo motore?

A:

Controlla il movimento dell'asse Z (sollevamento dell'ugello) o la rotazione dell'asse Theta.
Funziona con la scheda madre (PN: 2AGKHB008800) per eseguire attività di posizionamento precise.
Garantisce un movimento accurato per la produzione SMT ad alta velocità.

Q4: È lo stesso motore per l'asse Z e l'asse Theta?

A:
Sì. Il motore passo-passo XM01171 viene utilizzato sia per l'asse Z (su/giù) che per l'asse Theta (rotazione), ma la funzione di controllo dipende dalla sua posizione di installazione e dal cablaggio.

Installazione e configurazione

Q5: Come viene installato l'XM01171?

A:

Montato direttamente all'interno del telaio della testa di lavoro.
Collegato tramite cavo di segnale (XS02050) e cavo di alimentazione (XS02051) alla scheda madre.
Accoppiato meccanicamente all'albero di sollevamento dell'ugello (Z) o all'azionamento di rotazione (Theta) utilizzando il gruppo di accoppiamento (XS02100).

Q6: È necessaria la calibrazione dopo la sostituzione?

A:

È necessario l'allineamento meccanico per garantire la corretta posizione di accoppiamento.
La macchina esegue l'azzeramento e la calibrazione automatici all'avvio.
Per Theta, assicurarsi il riferimento dell'angolo zero; per Z, verificare i limiti di sollevamento.

Risoluzione dei problemi

Q7: Quali sono i sintomi di guasto comuni?

A:

L'ugello non si solleva o non ruota.
Vibrazioni o rumore del motore.
Perdita di passo (disallineamento di prelievo/posizionamento).
Errore di comunicazione dal controller della testa (se il motore va in cortocircuito o si blocca).
Allarme asse Z o Theta sul pannello della macchina.

Q8: Cosa causa il guasto del motore passo-passo?

A:

Usura dei cuscinetti nel tempo.
Guasti elettrici (danni alla bobina, problemi ai cavi).
Surriscaldamento dovuto a guasto del raffreddamento (ventola XH01431 non funzionante).
Blocco meccanico nell'albero o nell'accoppiamento.

Q9: Come diagnosticare il guasto del motore?

A:

Scambiare il cavo del motore per verificare se è correlato al cavo.
Controllare la scheda madre 2AGKHB008800 per il segnale di uscita.
Testare la resistenza degli avvolgimenti del motore (non dovrebbe essere aperto o in cortocircuito).
Ruotare fisicamente l'albero del motore: se rigido o bloccato, è probabile un guasto del motore.

Suggerimenti per la manutenzione

Q10: Come mantenere il motore XM01171?

A:

Mantenere la testa di lavoro pulita da polvere e flusso.
Verificare che la ventola di raffreddamento (XH01431) sia in funzione.
Ispezionare i connettori del motore (XS02050, XS02051) per usura.
Lubrificare i collegamenti meccanici se consigliato nel manuale FUJI.
Sostituire se il motore mostra segni di rumore, calore o passi persi.

Q11: Qual è l'intervallo di sostituzione consigliato?

A:

In genere ogni 3–5 anni, a seconda dell'utilizzo della macchina.
Sostituire prima se in funzione 24 ore su 24, 7 giorni su 7, in produzione ad alta velocità.

Componenti correlati

Suggerimenti per l'ordine

Confermare sempre se il motore è per l'asse Z o l'asse Theta nella configurazione della testa.
Ordinare insieme ai cavi (XS02050, XS02051) se danneggiati o vecchi.
Abbinare alla scheda madre (2AGKHB008800) se entrambi sono vecchi o mostrano errori.

Riepilogo

Il motore passo-passo FUJI XM01171 è un componente di movimento critico per le teste di lavoro V12 e H12HS. Garantisce un movimento preciso dell'ugello per la produzione SMT. La manutenzione regolare e la sostituzione tempestiva sono essenziali per evitare tempi di inattività e mantenere un'elevata precisione di posizionamento.
