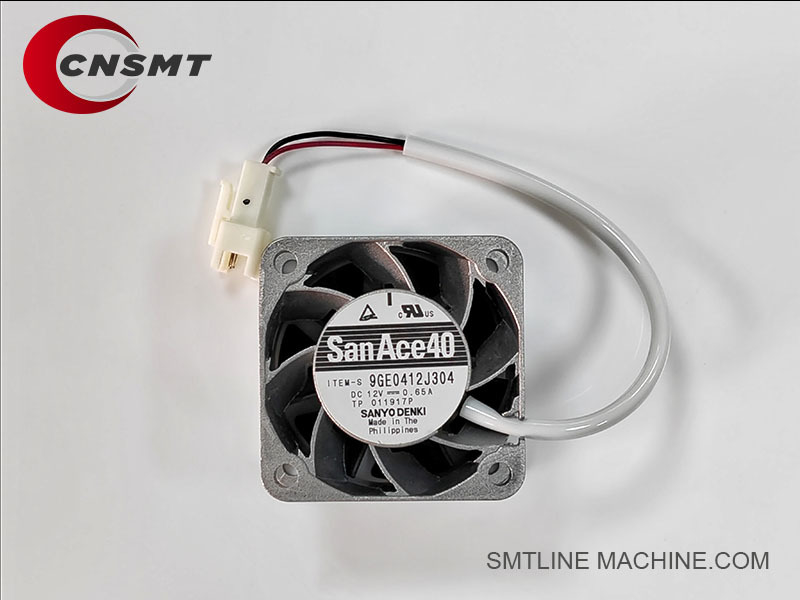

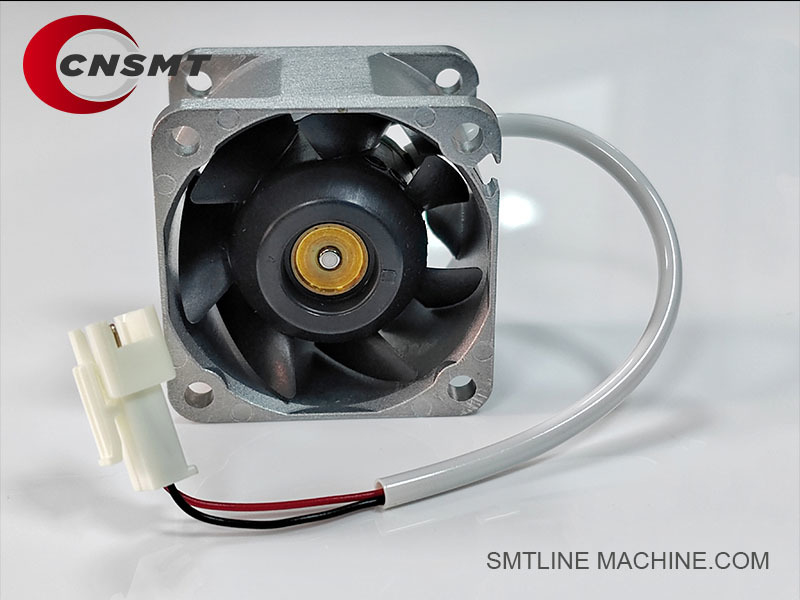

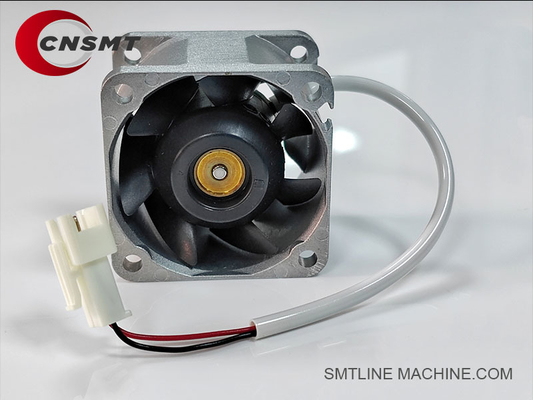

FUJI XH01431 NXT fan

Ventilatore FUJI XH01431 NXT

  • Marchio
    FUJI
  • Modello
    Ventilatore FUJI XH01431 NXT
  • Capacità
    1009
  • Peso del montatore
    0,79 kg
  • Dimensione del montatore
    56
  • Fornitore
    CNSMT
  • condizione
    Nuovo
  • Luogo di origine
    Giappone
  • Marca
    FUJI
  • Certificazione
    YAMAHA Vibration Vibration Fit YV YS
  • Numero di modello
    Ventilatore FUJI XH01431 NXT
  • Quantità di ordine minimo
    1
  • Prezzo
    Negoziabile
  • Imballaggi particolari
    Scatole di legno
  • Tempi di consegna
    1-2 giorni lavorativi
  • Termini di pagamento
    T/T, Western Union, Paypal
  • Capacità di alimentazione
    10 pezzi/giorno

Ventilatore FUJI XH01431 NXT

Ventola FUJI XH01431 NXT

La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida



Descrizione del prodotto

Nome: Ventola di raffreddamento FUJI NXT Axis
Numero di parte: XH01431 (spesso abbinato a XH01432)
Funzione: Ventola di raffreddamento per l'asse Y (o asse equivalente) sulle macchine pick-and-place SMT FUJI NXT



Caratteristiche principali

Qualità di grado OEM: parte originale FUJI progettata per i requisiti di raffreddamento precisi degli assemblaggi motore dell'asse Y NXT.
Specifiche elettriche: 12 V CC, assorbimento di corrente di circa 0,65 A, garantendo un flusso d'aria sufficiente senza rumore eccessivo.
Struttura robusta: ventola ad alta velocità e alta precisione, tipicamente utilizzata sulle macchine NXT I, II e III
Condizioni e supporto: Fornito come unità OEM nuova di zecca o completamente testata, con supporto in garanzia e controllo qualità


Compatibilità

Pienamente compatibile con le macchine di posizionamento della serie FUJI NXT, tra cui:

NXT I / II / III, insieme ai corrispondenti gruppi motore dell'asse Y.



Logistica e disponibilità

Stato delle scorte: Tipicamente disponibile presso fornitori cinesi o globali di pezzi di ricambio SMT
Tempi di consegna: Generalmente spedito entro 1-7 giorni; MOQ spesso solo 1 pezzo
Fascia di prezzo: Comunemente quotato a USD $20–30 o circa ¥ — a seconda del fornitore e della quantità.


Tabella riassuntiva

Caratteristica Specifiche
Numero di parte XH01431
Tensione / Corrente 12 V CC / ~0,65 A
Applicazione Ventola di raffreddamento per motore asse Y NXT
Condizione Nuovo OEM o unità completamente testata
Tempi di consegna 1–7 giorni
Fascia di prezzo USD 20–30 (1 pz MOQ)





Ventola FUJI XH01431 NXT – Elenco accessori correlati

Accessorio/Componente Numero di parte (Esempio) Descrizione
Ventola di raffreddamento (Principale) XH01431 Ventola di raffreddamento asse NXT, principalmente per asse Y o armadio di controllo
Ventola di raffreddamento alternativa XH01432 Modello compatibile, intercambiabile in alcune configurazioni
Ventola di raffreddamento per armadio di controllo XH00500 Ventola per la scatola di controllo o l'armadio servo
Cavo di alimentazione della ventola XH01431-Cavo Cavo di alimentazione e segnale per la ventola XH01431
Filtro/protezione antipolvere della ventola XH01431-Copertura Copertura antipolvere per proteggere le pale della ventola
Staffa di montaggio della ventola XH01431-Supporto Supporto/staffa per fissare la ventola all'interno della macchina
Servomotore asse Y XK03400 / XK03401 Il motore raffreddato dalla ventola
Scheda driver asse Y XK05000 / XK05001 Driver servo per asse Y, richiede il raffreddamento a ventola
Controller principale (scheda CPU) XK03200 / XK03300 La ventola impedisce il surriscaldamento della scheda CPU
Gruppo dissipatore di calore XK05800 Funziona insieme alla ventola per migliorare la dissipazione del calore
Sensore di temperatura XM00700 Rileva la temperatura interna per controllare il funzionamento della ventola



Accessori tipici di manutenzione relativi alla ventola

Componente Funzione
Rete filtro antipolvere Blocca la polvere, prolunga la durata della ventola
Pattino in gomma antivibrazioni Riduce il rumore e le vibrazioni derivanti dal funzionamento della ventola
Adattatore/convertitore di alimentazione Adatta l'ingresso di alimentazione della ventola
Relè termico Controlla automaticamente la ventola in base alla temperatura
Fascette/morsetti per cavi Fissa i cavi della ventola e organizza il cablaggio

Combinazione kit di ricambio consigliata

Ventola XH01431 + staffa di montaggio + copertura antipolvere – Set di raffreddamento di base
Servomotore asse Y + scheda driver + ventola di raffreddamento – Raffreddamento completo per il sistema di movimento
Sensore di temperatura + relè termico – Abilita il controllo intelligente della ventola in base alla temperatura



Macchine compatibili

Serie FUJI NXT: NXT I / II / III / V
Applicabile per il raffreddamento del motore dell'asse Y, schede driver e gestione del calore dell'armadio di controllo



Tabella riassuntiva degli accessori principali

Categoria Esempio di numero di parte Descrizione
Ventola di raffreddamento XH01431 / XH01432 Ventola di raffreddamento principale per asse Y o scatola di controllo
Servomotore XK03400 / XK03401 Motore asse Y raffreddato dalla ventola
Scheda driver XK05000 / XK05001 Comanda il motore, richiede il raffreddamento
Protezione e cavi XH01431-Copertura / Cavo Protezione ventola e cavo di alimentazione



Ventola di raffreddamento FUJI XH01431 NXT – Numeri di parte correlati

Componente Numero di parte Descrizione
Ventola di raffreddamento (Principale) XH01431 Ventola di raffreddamento asse Y o driver NXT
Ventola di raffreddamento compatibile XH01432 Versione alternativa di XH01431, intercambiabile
Ventola di raffreddamento per armadio di controllo XH00500 Ventola per la scatola di controllo o l'armadio servo NXT
Protezione/filtro antipolvere della ventola XH01431-Copertura Copertura filtro antipolvere per la ventola
Cavo di alimentazione/segnale della ventola XH01431-Cavo Cavo per il collegamento di alimentazione e segnale
Staffa di montaggio della ventola XH01431-Supporto Staffa per il montaggio della ventola all'interno della macchina
Servomotore asse Y XK03400 / XK03401 Servomotore asse Y che richiede il raffreddamento a ventola
Scheda driver asse Y XK05000 / XK05001 Scheda driver per motore asse Y
Controller principale (scheda CPU) XK03200 / XK03300 Scheda di controllo principale, la ventola previene il surriscaldamento
Modulo dissipatore di calore XK05800 Funziona con la ventola per migliorare il raffreddamento
Sensore di temperatura XM00700 Rileva il calore per controllare il funzionamento della ventola
Relè termico/interruttore ventola XM00800 Controlla l'alimentazione della ventola in base alla temperatura



Parti correlate estese

Componente Numero di parte Descrizione
Sensore di vuoto (Generale) 2MGTCA002701 Sensore di vuoto comune utilizzato nelle teste NXT
Generatore di vuoto XS00500 Supporta il flusso d'aria per i sistemi di aspirazione
Scheda di distribuzione dell'alimentazione (per ventole) 2AGKNA001402 Fornisce alimentazione alle schede driver della ventola e del motore
Filtro dell'aria per armadio XH01500 Filtro più grande per la ventilazione della scatola di controllo principale
Supporto antivibrazioni per ventola XH01431-GOMMA Riduce il rumore e le vibrazioni derivanti dal movimento della ventola



Riepilogo dei numeri di parte di ricambio chiave

Funzione Esempi di numeri di parte
Ventola di raffreddamento XH01431 / XH01432 / XH00500
Supporto e protezione ventola XH01431-Supporto / XH01431-Copertura
Servomotore e driver XK03400 / XK03401 / XK05000
CPU/Controller principale XK03200 / XK03300
Gestione del calore (sensore) XM00700 / XM00800
Distribuzione aria/alimentazione 2AGKNA001402 / XH01500



Raccomandazione kit di ricambio opzionale

Ventola XH01431 + copertura + cavo + supporto – Unità di raffreddamento standard
Motore asse Y + driver + ventola di raffreddamento – Kit di protezione termica completo per l'asse
Sensore di temperatura + relè termico – Per il controllo automatico della ventola



Ventilatore FUJI XH01431 NXT 0




Guida alle FAQ ventola FUJI XH01431 NXT



Ecco una guida alle FAQ professionale per la ventola FUJI XH01431 NXT comunemente utilizzata nelle macchine SMT FUJI NXT:



Guida alle FAQ – Ventola FUJI XH01431 NXT



Informazioni generali

Q1: A cosa serve la ventola XH01431?

R: L'XH01431 è una ventola di raffreddamento utilizzata nelle macchine SMT della serie FUJI NXT, in particolare per il raffreddamento di componenti critici come il servomotore dell'asse Y, le schede driver, le schede di controllo e gli armadi elettrici. Previene il surriscaldamento durante le operazioni ad alta velocità.



Specifiche e compatibilità

Q2: Quali macchine sono compatibili con la ventola XH01431?

R:

Serie FUJI NXT I / II / III / V
Utilizzata principalmente per il raffreddamento del motore dell'asse Y, le schede driver servo e, a volte, per gli armadi di controllo.

Q3: Quali sono le specifiche tecniche della ventola XH01431?

R:

Parametro Specifiche
Numero di parte XH01431
Tensione Tipicamente 24 V CC
Potenza nominale Circa 8–15 W (varia a seconda della versione)
Flusso d'aria Alta pressione statica, flusso d'aria focalizzato
Tipo di connettore Connettore FUJI standard a 2-3 pin
Tipo di montaggio Staffa o montaggio diretto su armadio

Q4: Esistono numeri di parte compatibili o alternativi?

R: Sì. Le alternative comuni includono:

XH01432 – Ventola compatibile con piccole differenze nelle specifiche
XH00500 – Ventola di raffreddamento per armadio più grande per alcuni sistemi NXT



Installazione e sostituzione

Q5: Come si installa la ventola XH01431?

R:

Scollegare l'alimentazione della macchina.
Rimuovere il coperchio in cui si trova la ventola (area asse Y o armadio del driver).
Svitare la staffa di montaggio o le clip.
Scollegare il cavo di alimentazione della ventola.
Sostituire con la nuova ventola XH01431, collegare il cavo e fissarla in posizione.

Q6: La ventola è plug-and-play?

R: Sì, se si utilizza la ventola FUJI originale. Assicurarsi che il connettore corrisponda; non è necessario ricablare se si utilizza la parte corretta.



Risoluzione dei problemi

Q7: Quali sono i segnali di guasto della ventola XH01431?

R:

Rumore insolito (macinazione, sferragliamento)
Flusso d'aria basso o assente
Avvisi di surriscaldamento sul servomotore o sulla scheda di controllo
Codici di errore della ventola nella diagnostica del sistema NXT

Q8: Cosa succede se la ventola si guasta?

R:

Il motore dell'asse Y o la scheda driver potrebbero surriscaldarsi.
La macchina potrebbe attivare l'arresto termico o errori servo.
Può portare a un guasto prematuro di componenti elettronici critici.



Manutenzione

Q9: Con che frequenza devo controllare o sostituire la ventola?

R:

Ispezionare durante ogni ciclo di manutenzione importante (~3–6 mesi).
Durata tipica della ventola: 12–24 mesi a seconda dell'uso e dell'ambiente.

Q10: Esiste una manutenzione preventiva?

R:

Pulire regolarmente la ventola e i filtri antipolvere.
Verificare la presenza di vibrazioni o rumori.
Sostituire i filtri antipolvere o i coperchi (XH01431Cover) per mantenere il flusso d'aria.



Parti correlate

Nome della parte Numero di parte Descrizione
Ventola di raffreddamento XH01431 Ventola principale
Ventola alternativa XH01432 Versione compatibile
Copertura/filtro antipolvere della ventola XH01431-Copertura Protezione dalla polvere per la ventola
Staffa di montaggio della ventola XH01431-Supporto Supporto per un'installazione sicura
Cavo di alimentazione della ventola XH01431-Cavo Cavo di ricambio
Ventola di raffreddamento del servo driver XH00500 Alternativa alla ventola di raffreddamento dell'armadio



Ordinazione e supporto

Q11: La ventola XH01431 è facilmente disponibile?

R: Sì, è un pezzo di ricambio comune per le macchine FUJI NXT ed è solitamente disponibile presso i distributori autorizzati FUJI e i fornitori di parti SMT.

Q12: Posso utilizzare ventole di terze parti?

R: Non consigliato. Le ventole di terze parti potrebbero avere specifiche di flusso d'aria, tensione o connettore diverse, con conseguente riduzione dell'efficienza di raffreddamento o problemi di compatibilità.
