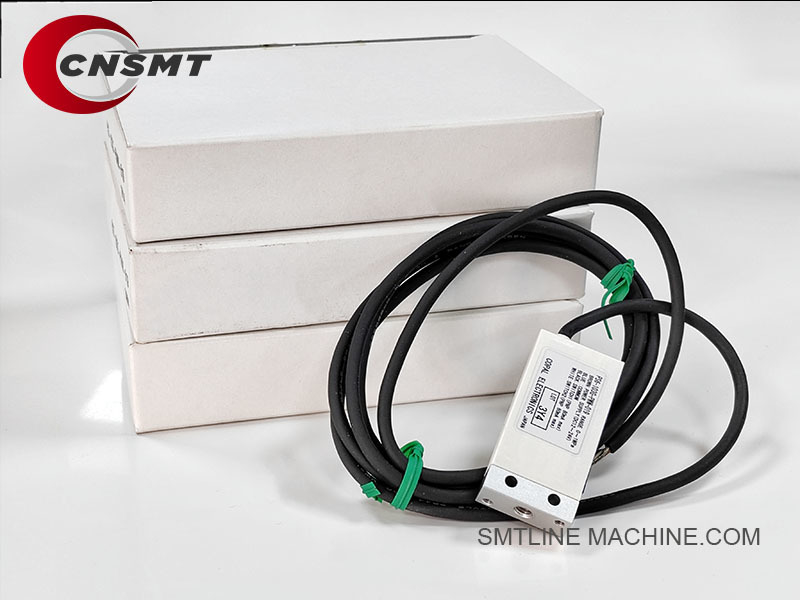

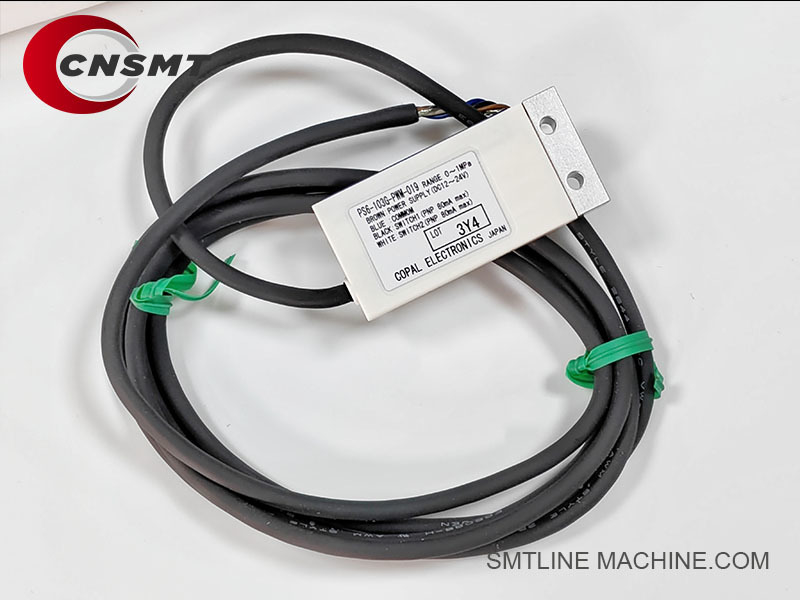

Sensore di pressione modulo Fuji XS00920 NXT
La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida
Panoramica del prodotto
Nome: Sensore di pressione modulo Fuji NXT
Numero di parte: XS00920
Applicazione: Progettato per le macchine pick-and-place Fuji NXT SMT, utilizzato per monitorare la pressione nel vuoto dell'ugello o nei sistemi di controllo pneumatico
Caratteristiche principali
Parte Fuji OEM: Sensore originale a marchio Fuji su misura per i moduli NXT
Design modulare: Si integra direttamente nelle teste o nei moduli alimentatori Fuji NXT per rilevare con precisione i livelli di vuoto e pressione pneumatica.
Spedizione veloce: Disponibilità a magazzino con spedizione entro 1–5 giorni
Elevata capacità di fornitura: Ampio stock globale, definito “100.000 pezzi disponibili” per un supporto di produzione costante
Applicazioni tipiche
Monitoraggio della pressione del vuoto: Assicura una tenuta affidabile dell'ugello durante le operazioni di pick-and-place.
Sistemi di controllo pneumatico: Fornisce feedback a circuito chiuso per la regolazione della pressione dell'aria.
Manutenzione SMT: Parte di ricambio essenziale per ripristinare le prestazioni del vuoto della testa dopo un guasto del sensore.
Disponibilità e logistica
Quantità minima ordinabile: 1 unità
Centro di spedizione: Magazzino in Cina; consegna in 1–5 giorni lavorativi
Opzioni di pagamento: T/T, Western Union, MoneyGram
Stato della garanzia: Fornito come parte Fuji originale nuova; ispezione e imballaggio garantiti
Tabella riassuntiva
Caratteristica | Dettaglio |
Numero di parte | XS00920 |
Marchio | Fuji (qualità OEM) |
Utilizzo | Monitoraggio vuoto/pneumatico nella macchina NXT |
MOQ | 1 pz |
Livello di stock | Alto (100k pezzi) |
Tempo di spedizione | 1–5 giorni |
Pagamenti accettati | T/T, Western Union, MoneyGram |
FUJI XS00920 Sensore di pressione – Accessori correlati
Accessorio/Parte | Numero di parte (Esempio) | Descrizione |
Sensore di pressione (Principale) | XS00920 | Sensore di rilevamento vuoto/pressione dell'aria del modulo NXT |
Sensore di vuoto | 2MGTCA002701 | Rilevamento del vuoto per ugelli o teste di lavoro |
Interruttore di pressione del vuoto | XM00900 | Rileva lo stato del vuoto, invia feedback al controller |
Regolatore di pressione dell'aria | XS00400 | Controlla e stabilizza la pressione di alimentazione dell'aria |
Generatore di vuoto | XS00500 | Genera pressione del vuoto per l'aspirazione |
Raccordo per tubo dell'aria (Spina rapida) | XM00520 / XM00530 | Collega i tubi dell'aria tra il sensore e il sistema del vuoto |
Tubo dell'aria | Standard Ø4 / Ø6mm | Tubazioni dell'aria per linee del vuoto |
Cavo di segnale (Cavo del sensore) | XS00920-Cavo | Cavo di segnale e alimentazione per sensore XS00920 |
Scheda madre della testa di lavoro | 2AGKHA000402 | Riceve il segnale di pressione (V12, H08, H12, ecc.) |
Unità tampone del vuoto | XS00750 | Stabilizza la pressione del vuoto e riduce le fluttuazioni |
Ricambi comuni e accessori di manutenzione
Componente | Descrizione |
Filtro del generatore di vuoto | Filtra polvere e impurità dalle linee del vuoto |
Connettori rapidi per tubi dell'aria | Parti soggette a usura, facilmente invecchiabili, devono essere stoccate |
Staffa di montaggio del sensore | Tiene saldamente il sensore XS00920 |
Cablaggi del cavo di alimentazione/segnale | Collega il sensore alla scheda madre |
Supporto in gomma antivibrazioni | Riduce le interferenze delle vibrazioni per un rilevamento preciso |
Combinazione di kit di ricambio consigliata
Sensore di pressione XS00920 + Cavo di segnale – Componenti di rilevamento principali
Generatore di vuoto + Regolatore d'aria + Raccordi per tubi dell'aria – Configurazione completa della linea pneumatica
Interruttore di pressione del vuoto + Scheda madre – Monitoraggio dell'aspirazione in tempo reale e controllo del feedback
Tampone del vuoto + Filtri – Migliora la stabilità, prolunga la durata della macchina
Modelli compatibili
Serie FUJI NXT: NXT I, II, III, V
Compatibile con tutte le teste, tra cui H04, H08, H12, V12 e moduli alimentatori
Tabella riassuntiva
Categoria | Esempio di numero di parte | Funzione |
Sensore di pressione | XS00920 | Monitoraggio vuoto/pressione |
Sensore di vuoto | 2MGTCA002701 | Rilevamento del vuoto dell'ugello |
Regolatore di pressione | XS00400 | Controlla la pressione pneumatica |
Generatore di vuoto | XS00500 | Genera pressione negativa (vuoto) |
Raccordo per aria | XM00520 | Connettore rapido per tubazioni dell'aria |
Tampone del vuoto | XS00750 | Stabilizza la fluttuazione del vuoto |
Sensore di pressione Fuji XS00920 – Numeri di parte correlati
Componente | Numero di parte | Descrizione |
Sensore di pressione (Principale) | XS00920 | Sensore di vuoto/pressione del modulo NXT |
Sensore di vuoto | 2MGTCA002701 | Sensore di rilevamento del vuoto dell'ugello o della testa |
Interruttore di pressione del vuoto | XM00900 | Rileva lo stato del vuoto, feedback alla scheda di controllo |
Valvola regolatore di pressione dell'aria | XS00400 | Controlla/stabilizza la pressione dell'aria |
Modulo generatore di vuoto | XS00500 | Genera vuoto per l'aspirazione |
Connettore rapido | XM00520 / XM00530 | Raccordi di collegamento rapido per tubi dell'aria (Ø4/Ø6mm) |
Tubo dell'aria (Standard) | P04 / P06 / P08 | Tubazioni dell'aria Ø4mm / Ø6mm / Ø8mm |
Tampone del vuoto (Accumulatore) | XS00750 | Stabilizza le fluttuazioni del vuoto |
Cavo di segnale per sensore | XS00920-CABLE | Cavo di segnale e alimentazione dedicato per sensore XS00920 |
Scheda madre della testa (V12) | 2AGKHA000402 | Riceve i segnali del sensore da XS00920 |
Staffa di montaggio del sensore | XS00920-BKT | Staffa di montaggio per sensore XS00920 |
Parti correlate estese
Componente | Numero di parte | Descrizione |
Filtro del vuoto dell'ugello | XM00800 | Filtra la polvere per le linee del vuoto |
Sensore di vuoto per unità alimentatore | XM00910 | Sensore di rilevamento del vuoto dell'unità alimentatore |
Valvola di ritegno della linea del vuoto | XS00600 | Impedisce il riflusso nella linea del vuoto |
PCB di distribuzione dell'alimentazione per sensori | 2AGKNA001402 | Gestisce la distribuzione dell'alimentazione e del segnale per i sensori |
Supporto per ugello di aspirazione del vuoto | AA7PH04 | Supporto per ugello per la testa |
Riepilogo dei numeri di parte principali correlati
Funzione | Numero di parte |
Rilevamento della pressione | XS00920 |
Rilevamento del vuoto | 2MGTCA002701 |
Regolazione della pressione dell'aria | XS00400 |
Generazione del vuoto | XS00500 |
Raccordi a connessione rapida | XM00520 / XM00530 |
Cavo di segnale | XS00920-CABLE |
Interfaccia della scheda madre | 2AGKHA000402 |
---
Guida alle FAQ – Sensore di pressione modulo Fuji XS00920 NXT
Informazioni generali
Q1: A cosa serve il sensore di pressione XS00920?
A:
Il sensore di pressione XS00920 è un componente essenziale nella testa/modulo di posizionamento Fuji NXT, principalmente responsabile del monitoraggio della pressione del vuoto utilizzata dagli ugelli pick-and-place. Assicura un rilevamento accurato dello stato del vuoto per confermare il successo del prelievo e del posizionamento dei componenti.
Funzione e principio di funzionamento
Q2: Cosa fa il sensore di pressione?
A:
Monitora il livello del vuoto a ogni ugello.
Rileva se un componente è stato prelevato con successo.
Invia feedback al sistema di controllo della macchina per prevenire errori di posizionamento in caso di fallimento del prelievo.
Q3: Come funziona?
A:
Quando un ugello preleva un componente, il sensore rileva un calo della pressione del vuoto.
Se la pressione è anomala (nessun calo o troppo alta/bassa), la macchina segnala un errore di prelievo.
In caso di successo, la macchina procede con il posizionamento.
Compatibilità della macchina
Q4: Quali macchine sono compatibili con XS00920?
A:
Fuji NXT I, NXT II, NXT III
Teste NXT M3, M3S, M6, M6S
Utilizzato specificamente nei moduli con teste V12, V8 o H24 a seconda della configurazione.
Installazione e configurazione
Q5: Come viene installato il sensore di pressione XS00920?
A:
Montato all'interno della testa di lavoro (V12, V8, ecc.).
Collegato alle linee pneumatiche di ogni ugello.
Cablato alla scheda madre della testa di lavoro V12 (ad esempio, 2AGKHA000402) o al PCB di controllo.
Tipo plug-and-play con connettori di segnale e alimentazione.
Q6: Richiede calibrazione?
A:
Calibrato in fabbrica, ma la macchina esegue la calibrazione automatica dello zero o dell'offset durante i cicli di manutenzione.
La ricalibrazione manuale è raramente necessaria a meno che non si sostituisca il sensore.
Problemi comuni e risoluzione dei problemi
Q7: Quali sono i sintomi di guasto comuni?
A:
Frequenti allarmi di "errore di prelievo" senza problemi visibili.
Falsi positivi: la macchina pensa che un componente sia mancante anche quando viene prelevato.
Nessun rilevamento del vuoto o errore di vuoto.
Letture errate del sensore nella diagnostica.
Q8: Cosa causa il guasto?
A:
Danni interni al diaframma dovuti all'età o alla contaminazione.
Ingresso di olio, flusso, umidità dall'alimentazione dell'aria.
Fili rotti o connettori allentati.
Affaticamento del sensore dopo un servizio prolungato (>2 anni di durata tipica).
Suggerimenti per la manutenzione
Q9: Come mantenere il sensore di pressione?
A:
Mantenere l'alimentazione dell'aria pulita e asciutta (controllare regolarmente i filtri dell'aria).
Ispezionare i tubi pneumatici per blocchi o perdite.
Controllare i cablaggi e i connettori durante la manutenzione della testa.
Sostituire il sensore in modo proattivo ogni 12–24 mesi in ambienti ad alto utilizzo.
Parti correlate
|
Nome della parte | Numero di parte | Descrizione |
Sensore di pressione | XS00920 | Sensore di pressione del vuoto principale |
Scheda madre della testa di lavoro V12 | 2AGKHA000402 | Legge i segnali del sensore |
Gruppo tubo pneumatico | XS04125 | Collega gli ugelli al sensore di pressione |
Filtro dell'aria | XS04120 | Impedisce ai contaminanti di raggiungere il sensore |
Valvola meccanica SPOOL | XS03764 | Funziona insieme per la commutazione del vuoto |
Gruppo elettrovalvola | XS03760 |
Controlla l'aria e il vuoto verso la testa |
Macchine e teste applicabili
Serie Fuji NXT II / NXT III / NXT V
Con teste V12, V8 o H24
Consigli per l'ordine e la sostituzione
XS00920 è un componente elettronico di consumo.
Stoccare come ricambio per la manutenzione preventiva.
Disponibile presso i fornitori ufficiali Fuji o i distributori aftermarket SMT.
Conclusione
Il sensore di pressione XS00920 NXT è fondamentale per un rilevamento del vuoto affidabile nelle macchine pick-and-place Fuji NXT. Il monitoraggio regolare e la sostituzione tempestiva riducono al minimo i tempi di inattività e prevengono i difetti di posizionamento.
