Sensore di pressione modulo Fuji XS00920 NXT per macchina SMT - Ricambi

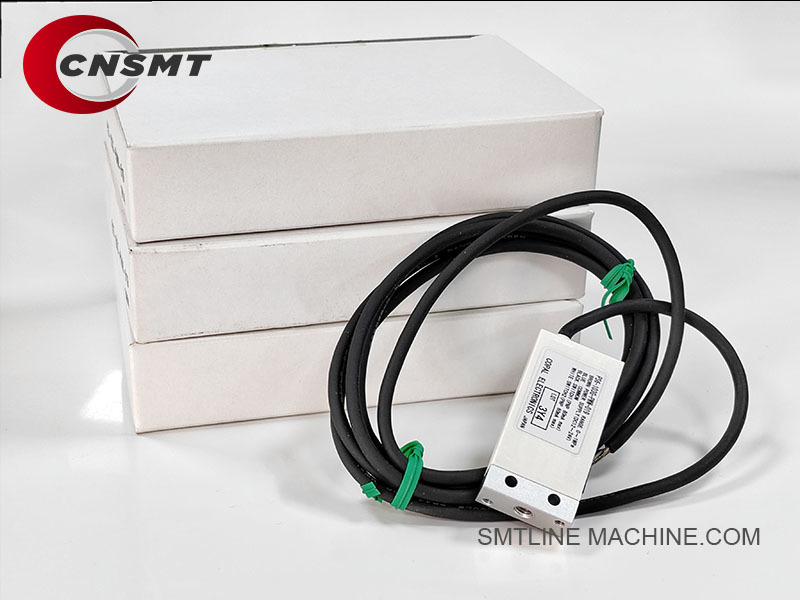

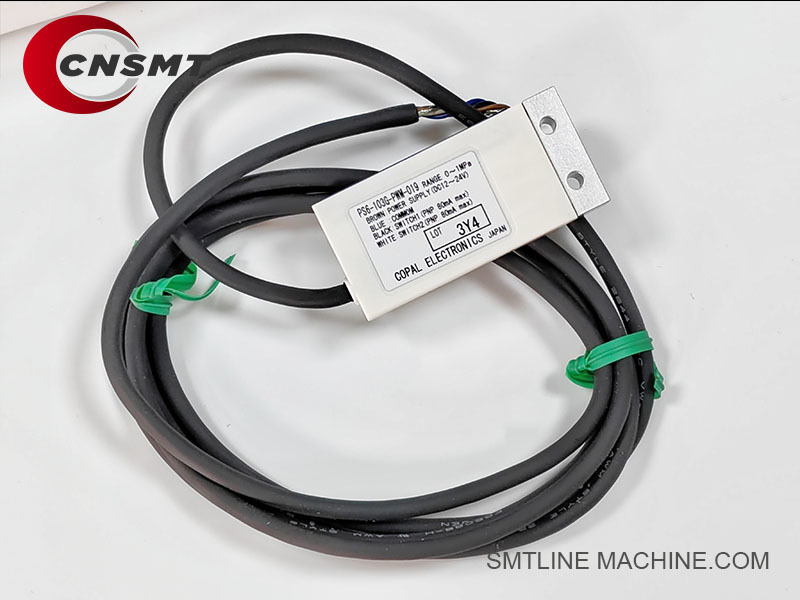

Sensore di pressione modulo Fuji XS00920 NXT

La nostra azienda è in attività da 11 anni e sarà sicuramente la scelta migliore con qualità garantita e consegna rapida

Panoramica del prodotto

Nome: Sensore di pressione modulo Fuji NXT
Numero di parte: XS00920
Applicazione: Progettato per le macchine pick-and-place Fuji NXT SMT, utilizzato per monitorare la pressione nel vuoto dell'ugello o nei sistemi di controllo pneumatico

Caratteristiche principali

Parte Fuji OEM: Sensore originale a marchio Fuji su misura per i moduli NXT
Design modulare: Si integra direttamente nelle teste o nei moduli alimentatori Fuji NXT per rilevare con precisione i livelli di vuoto e pressione pneumatica.
Spedizione veloce: Disponibilità a magazzino con spedizione entro 1–5 giorni
Elevata capacità di fornitura: Ampio stock globale, definito “100.000 pezzi disponibili” per un supporto di produzione costante

Applicazioni tipiche

Monitoraggio della pressione del vuoto: Assicura una tenuta affidabile dell'ugello durante le operazioni di pick-and-place.
Sistemi di controllo pneumatico: Fornisce feedback a circuito chiuso per la regolazione della pressione dell'aria.
Manutenzione SMT: Parte di ricambio essenziale per ripristinare le prestazioni del vuoto della testa dopo un guasto del sensore.

Disponibilità e logistica

Quantità minima ordinabile: 1 unità
Centro di spedizione: Magazzino in Cina; consegna in 1–5 giorni lavorativi
Opzioni di pagamento: T/T, Western Union, MoneyGram
Stato della garanzia: Fornito come parte Fuji originale nuova; ispezione e imballaggio garantiti

Tabella riassuntiva

FUJI XS00920 Sensore di pressione – Accessori correlati

Ricambi comuni e accessori di manutenzione

Combinazione di kit di ricambio consigliata

Sensore di pressione XS00920 + Cavo di segnale – Componenti di rilevamento principali
Generatore di vuoto + Regolatore d'aria + Raccordi per tubi dell'aria – Configurazione completa della linea pneumatica
Interruttore di pressione del vuoto + Scheda madre – Monitoraggio dell'aspirazione in tempo reale e controllo del feedback
Tampone del vuoto + Filtri – Migliora la stabilità, prolunga la durata della macchina

Modelli compatibili

Serie FUJI NXT: NXT I, II, III, V
Compatibile con tutte le teste, tra cui H04, H08, H12, V12 e moduli alimentatori

Tabella riassuntiva

Sensore di pressione Fuji XS00920 – Numeri di parte correlati

Parti correlate estese

Riepilogo dei numeri di parte principali correlati

---

Guida alle FAQ – Sensore di pressione modulo Fuji XS00920 NXT

Informazioni generali

Q1: A cosa serve il sensore di pressione XS00920?

A:
Il sensore di pressione XS00920 è un componente essenziale nella testa/modulo di posizionamento Fuji NXT, principalmente responsabile del monitoraggio della pressione del vuoto utilizzata dagli ugelli pick-and-place. Assicura un rilevamento accurato dello stato del vuoto per confermare il successo del prelievo e del posizionamento dei componenti.

Funzione e principio di funzionamento

Q2: Cosa fa il sensore di pressione?

A:

Monitora il livello del vuoto a ogni ugello.
Rileva se un componente è stato prelevato con successo.
Invia feedback al sistema di controllo della macchina per prevenire errori di posizionamento in caso di fallimento del prelievo.

Q3: Come funziona?

A:

Quando un ugello preleva un componente, il sensore rileva un calo della pressione del vuoto.
Se la pressione è anomala (nessun calo o troppo alta/bassa), la macchina segnala un errore di prelievo.
In caso di successo, la macchina procede con il posizionamento.

Compatibilità della macchina

Q4: Quali macchine sono compatibili con XS00920?

A:

Fuji NXT I, NXT II, NXT III
Teste NXT M3, M3S, M6, M6S
Utilizzato specificamente nei moduli con teste V12, V8 o H24 a seconda della configurazione.

Installazione e configurazione

Q5: Come viene installato il sensore di pressione XS00920?

A:

Montato all'interno della testa di lavoro (V12, V8, ecc.).
Collegato alle linee pneumatiche di ogni ugello.
Cablato alla scheda madre della testa di lavoro V12 (ad esempio, 2AGKHA000402) o al PCB di controllo.
Tipo plug-and-play con connettori di segnale e alimentazione.

Q6: Richiede calibrazione?

A:

Calibrato in fabbrica, ma la macchina esegue la calibrazione automatica dello zero o dell'offset durante i cicli di manutenzione.
La ricalibrazione manuale è raramente necessaria a meno che non si sostituisca il sensore.

Problemi comuni e risoluzione dei problemi

Q7: Quali sono i sintomi di guasto comuni?

A:

Frequenti allarmi di "errore di prelievo" senza problemi visibili.
Falsi positivi: la macchina pensa che un componente sia mancante anche quando viene prelevato.
Nessun rilevamento del vuoto o errore di vuoto.
Letture errate del sensore nella diagnostica.

Q8: Cosa causa il guasto?

A:

Danni interni al diaframma dovuti all'età o alla contaminazione.
Ingresso di olio, flusso, umidità dall'alimentazione dell'aria.
Fili rotti o connettori allentati.
Affaticamento del sensore dopo un servizio prolungato (>2 anni di durata tipica).

Suggerimenti per la manutenzione

Q9: Come mantenere il sensore di pressione?

A:

Mantenere l'alimentazione dell'aria pulita e asciutta (controllare regolarmente i filtri dell'aria).
Ispezionare i tubi pneumatici per blocchi o perdite.
Controllare i cablaggi e i connettori durante la manutenzione della testa.
Sostituire il sensore in modo proattivo ogni 12–24 mesi in ambienti ad alto utilizzo.

Parti correlate

|

Macchine e teste applicabili

Serie Fuji NXT II / NXT III / NXT V
Con teste V12, V8 o H24

Consigli per l'ordine e la sostituzione

XS00920 è un componente elettronico di consumo.
Stoccare come ricambio per la manutenzione preventiva.
Disponibile presso i fornitori ufficiali Fuji o i distributori aftermarket SMT.

Conclusione

Il sensore di pressione XS00920 NXT è fondamentale per un rilevamento del vuoto affidabile nelle macchine pick-and-place Fuji NXT. Il monitoraggio regolare e la sostituzione tempestiva riducono al minimo i tempi di inattività e prevengono i difetti di posizionamento.
