YAMAHA YV YS Series Vibration Fit Three Tube Five Tube Vibration Fit SMT Spare Parts

YAMAHA Vibration Vibration Fit Serie YV YS Vibration Fit Tre tubi Cinque tubi Vibration Fit

La nostra azienda è in funzione da 11 anni e sarà sicuramente la vostra scelta migliore con qualità garantita e consegna rapida

Descrizione del prodotto

Nome del prodotto:

YAMAHA Vibration Feeder (Tre tubi / Cinque tubi)

Modelli applicabili:

YAMAHA Serie YV, Serie YS Macchine SMT

---

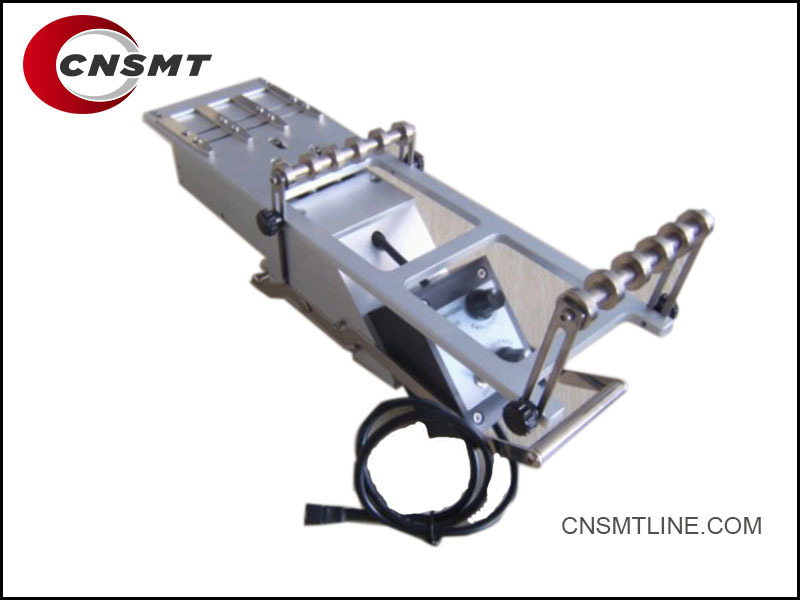

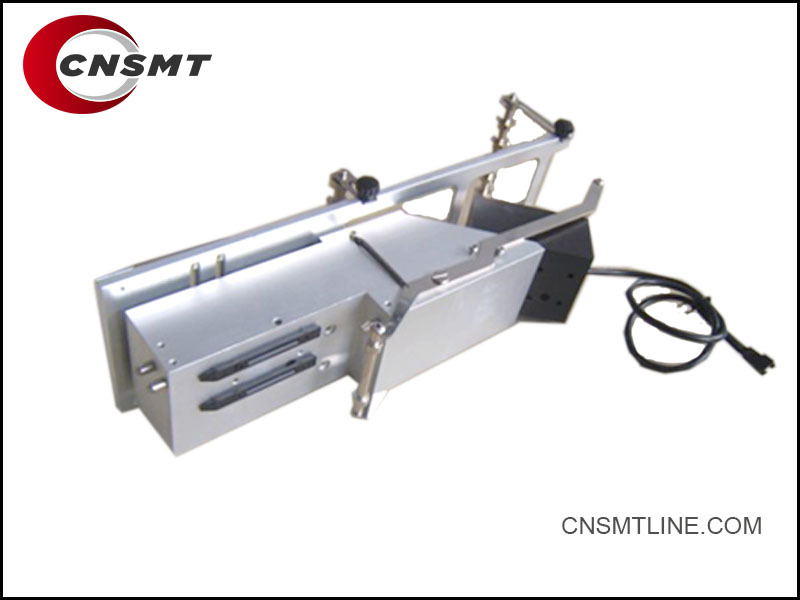

Visualizzazione del prodotto

L'alimentatore a vibrazione YAMAHA è un dispositivo di alimentazione ausiliario utilizzato nelle linee di produzione della tecnologia di montaggio superficiale (SMT).componenti a forma dispari, o componenti in tubi.

---

Caratteristiche

Configurazione multi-tubo:

Disponibile in disegni a tre tubi (3-Tube) o cinque tubi (5-Tube).
Consente l'alimentazione simultanea di più tipi di componenti.

Controllo preciso delle vibrazioni:

Forza e frequenza delle vibrazioni regolabili.
Garantisce una consegna regolare e stabile dei componenti.

Alta compatibilità:

Completamente compatibile con le macchine SMT della serie YAMAHA YV (YV100X, YV100XTG, ecc.) e della serie YS (YS12, YS24, YS88, ecc.).

Alimentazione flessibile dei componenti:

Adatto per componenti di tipo tubo, parti a forma strana, connettori e materiali sfusi.

"Plug-and-play":

Semplice installazione; può essere rapidamente collegato alla fessura di alimentazione della macchina.

---

Specifiche tecniche

Parametro Descrizione
E' una cosa che non posso fare.
Tipo di alimentatore. Vibratore per tubi.
Configurazione Opzioni tre-tubo / cinque-tubo
L'alimentazione. DC 24V (dalla macchina SMT).
♫ Modelli compatibili ♫ ♫ Serie Yamaha YV, serie YS ♫
Controllo delle vibrazioni Amplitudine e frequenza regolabili
Materiale. Cornice in acciaio con rivestimento antistatico.
Tipi di componenti. Componenti di tubi, componenti dispari.

---

Vantaggi

Alimentazione efficiente di componenti non adatti ai nastri.
Riduce il posizionamento manuale di componenti dispari.
Alta durata e vibrazione stabile per una produzione a lungo termine.
Facile manutenzione e rapida installazione.

---

Numeri delle parti comuni

Modello Descrizione
Vieni qui. Tieni, tieni.
♫ Yamaha 3-Tube ♫ ♫ Vibratore per 3 tubi ♫
♫ Yamaha 5-Tube ♫ ♫ Alimentatore di vibrazioni per 5 tubi ♫
P/N alternativo. A volte chiamato "YV Tube Feeder", "YS Tube Feeder", o "Yamaha Vibration Tube Feeder".

---

Scenari di applicazione

Produzione di piccoli lotti SMT
Linee di prototipazione
Manipolazione di componenti in forma dispari
Imballaggi non standard (ad esempio, connettori, perni, LED in tubi)

Numeri delle parti principali

Tipo dell'alimentatore Numero della parte Descrizione
E' un'esperienza che mi ha fatto molto piacere.
♫ Feeder a 3 tubi ♫ ♫ KHJ-MC200-000 ♫ ♫ Feeder a vibrazione ♫ ♫ 3 tubi (serie YV / YS) ♫
♫ 5 tubi alimentatori ♫ ♫ KHJ-MC400-000 ♫ ♫ Vibratori alimentatori ♫ ♫ 5 tubi (serie YV / YS) ♫

---

Parti e accessori correlati

Oggetto Numero di parte Descrizione
Vieni qui. Vieni qui. Vieni qui.
Controllore di vibrazione KHJ-MC21C-00 Controlla l'ampiezza e la frequenza delle vibrazioni
♫ Cavo di alimentazione per alimentatore ♫ ♫ KHJ-MC300-000 ♫ Cavo di alimentazione per alimentatore per vibrazioni ♫
♫ Il supporto per l'alimentazione da vibrazioni ♫ ♫ KHJ-MC500-000 ♫ Il supporto per l'alimentazione da vibrazioni ♫
♫ Assemblaggio del motore a vibrazione ♫ ♫ KHJ-MC310-000 ♫ Motore a vibrazione per alimentatore a vibrazione Yamaha ♫
♫ Tenitore di tubi ♫ ♫ KHJ-MC600-000 ♫ Tenitore di tubi di componenti ♫ ♫ Modelli a 3 o 5 tubi ♫
♫ Cable di controllo del segnale ♫ ♫ KHJ-MC700-000 ♫ ♫ Linea di segnale che collega l'alimentazione alla macchina ♫

---

Modelli di macchine compatibili

Serie YV: YV100X, YV100XTG, YV88, YV112
Serie YS: YS12, YS24, YS88, YS100, YS100F

---

Riassunto dei numeri delle parti chiave

Parte Numero Descrizione
E' un'esperienza molto interessante.
♫ KHJ-MC200-000 ♫ ♫ 3 tubi di alimentazione vibrazionale ♫
♫ KHJ-MC400-000 ♫ ♫ Un alimentatore a vibrazione a 5 tubi ♫
♫ KHJ-MC21C-00 ♫ Controller di vibrazione ♫
♫ KHJ-MC310-000 ♫ Assemblaggio motorio a vibrazione ♫
♫ KHJ-MC500-000 ♫ ♫ Kit di montaggio ♫
♫ KHJ-MC600-000 ♫ Tenitore di tubi ♫
♫ KHJ-MC700-000 ♫ Cable di segnale ♫

Accessori e ricambi correlati

∙ ∙ Accessorio/Parte ∙ Numero della parte ∙ Descrizione ∙
Vieni qui. Vieni qui. Vieni qui.
Controllore di vibrazione KHJ-MC21C-00 Regola l'ampiezza e la frequenza delle vibrazioni
Unità motoria a vibrazione KHJ-MC310-000 guida le vibrazioni per alimentare i componenti
♫ Cavo di alimentazione ♫ ♫ KHJ-MC300-000 ♫ Cavo di alimentazione ♫
♫ Cable di segnale ♫ ♫ KHJ-MC700-000 ♫ Controllo del cavo di segnale dalla macchina all'alimentatore ♫
♫ Set di supporti per il montaggio ♫ ♫ KHJ-MC500-000 ♫ Fabbrica per il montaggio dell'alimentatore sulla piattaforma della macchina ♫
Tieni i tubi di componenti (per il modello a 3 tubi)
♫ Tenitore di tubi 5 tubi ♫ ♫ KHJ-MC600-000-5T ♫ ♫ Tenga i tubi dei componenti (per il modello 5 tubi) ♫
♫ Chiusatore di tubi ♫ ♫ N/A (custom) ♫ ♫ Chiude i componenti all'uscita del tubo (gomma o metallo) ♫
Un pad antistatico, generico, previene danni statici ai componenti sensibili.
♪ Piedi di gomma / Pad di ammortizzazione delle vibrazioni ♪ Generici ♪ Riduce rumore e vibrazioni meccaniche ♪
♫ Vibration Spring Set ♫ ♫ Componente interno ♫ ♫ Mantenere una vibrazione equilibrata (parte indossabile) ♫
Controller Knob / Dial Parte di KHJ-MC21C-00 Controlla manualmente l'intensità delle vibrazioni

---

Parti di usura (consumabili)

Vibrazione delle sorgenti
Vibrazione dei cuscinetti del motore se il rumore aumenta o l'efficienza diminuisce.
Porta-tubi/clampaglie ️ Indossare con frequenti cambi di tubo.
Pad di gomma/assorbitori di urti ️ Per un funzionamento stabile per lunghi periodi.

---

Scenari comuni di sostituzione

Fallimento del motore → Sostituzione del KHJ-MC310-000 (assemblaggio del motore).
Vibrazione debole o instabile → Controllare/sostituire KHJ-MC21C-00 (controller) e molle.
Il supporto del tubo è rotto o usurato → sostituire con KHJ-MC600-000-3T o -5T.
Problemi di segnale → Sostituire KHJ-MC700-000 (cavo di segnale).

---

Compatibilità

Si adatta a tutte le serie YV (YV100X, YV88, YV112, YV100XTG).
Si adatta a tutte le serie YS (YS12, YS24, YS88, YS100, YS100F).

---

Esempio di sintesi della BOM

♫ L'alimentatore principale ♫ ♫ KHJ-MC200-000 (3-Tube) / KHJ-MC400-000 (5-Tube) ♫
Vieni qui. Vieni qui.
Controller KHJ-MC21C-00
Motore KHJ-MC310-000
Il cavo di alimentazione. KHJ-MC300-000.
♫ Cable di segnale ♫ ♫ KHJ-MC700000 ♫
♫ Mounting Bracket ♫ ♫ KHJ-MC500-000 ♫
♫ Tenitore tubo (3 / 5 Tube) ♫ ♫ KHJ-MC600-000-3T / -5T ♫

---
