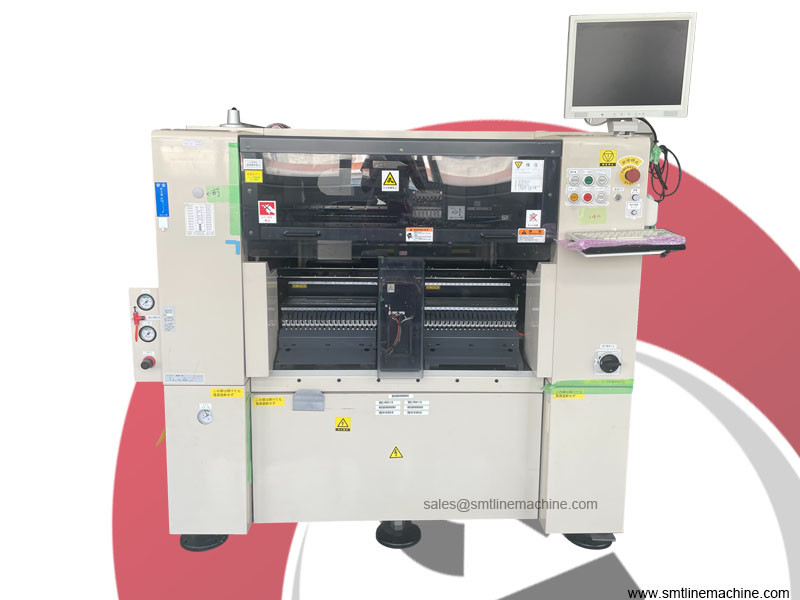

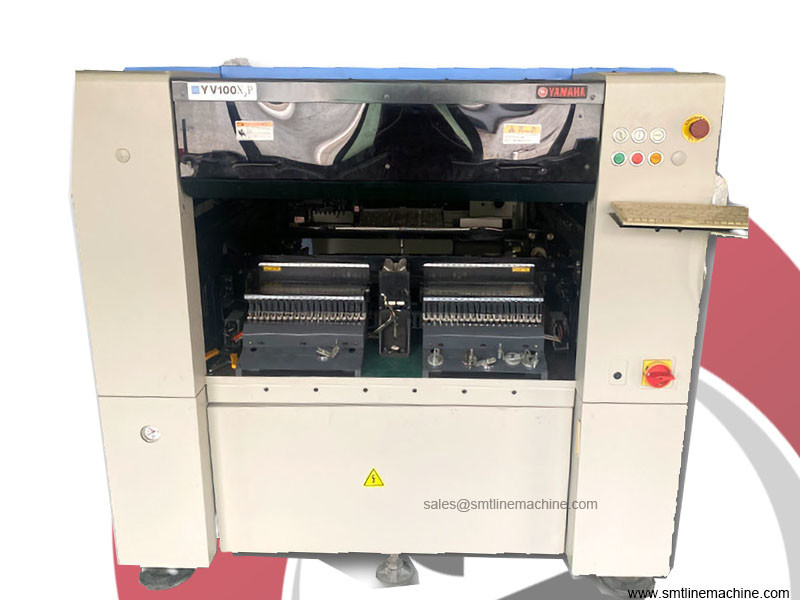

Yamaha Yv100x Xg Xgp Pick And Place Machine con 90 alimentatori per l'assemblaggio di PCB

YAMAHA YV100X XG 90 Feeders Pick And Place Machine per l'assemblaggio di PCB

Usa la nuova struttura della testa di Yamaha, e tutti i comandi dell'ugello verso l'alto e verso il basso sono controllati da motori elettrici.la precisione di montaggio della macchina è stata significativamente migliorata. La macchina di montaggio superficiale YG100XG ha le caratteristiche di montaggio a chip ad alta velocità, alta precisione e macchina di montaggio modulare ad alta velocità.sistema servo ad alte prestazioni, fotocamera digitale multi-visione ad alta risoluzione e sistemi di correzione di precisione multipli

SOSTENZA SISTEMA PCB a LED da 1,2 M

Descrizione

I. costruzione di un meccanismo di patch a velocità media della Yamaha (Giappone)
2. YV100X anno di fabbricazione 1999-2004; L' anno generale di YV100XE è: 2004-2006 (ora è fuori produzione; solo attrezzature usate sono sul mercato
Questo modello appartiene alla macchina di posizionamento multifunzione a velocità media, applicabile 0402.0603.0805.1206.3528 di nuovo grande alcune delle patch di componenti SMT e IC. QFP. SOT. SOP. SOJ. PLCC. BGA. componenti connessi del sesso opposto ecc
La velocità teorica di questo modello è di 0,20 secondi per punto e 18000 punti all'ora.
Tecnologia accettabile
5. PCBS massimo: max457x407mm. PCBS minimo: min50x50mm
6Attualmente, in base alle diverse esigenze dei clienti, può essere modificato per incollare LED di 1,2 metri di lunghezza e altre schede.
7Lo spessore del substrato può essere incollato con un PCB di 0,4-3,0 mm
8La direzione di trasmissione del basamento è generalmente da destra a sinistra e la direzione di entrata può essere modificata a seconda delle esigenze.
9Generalmente, 90 tipi di componenti possono essere posizionati, indicando un alimentatore da 8 mm.
10- esclusi gli alimentatori montati su disco, che possono essere fissati;
Esistono 90 tipi di rete a 1000 domini, che si riferiscono a un alimentatore da 8 mm.
10- esclusi gli alimentatori montati su disco, che possono essere fissati;
11Le dimensioni esterne della macchina sono L1650xW1450x1450mm
12. tre fasi AC200V può essere collegato alla fonte di alimentazione; AC380V; (solo 0,6 in quadrato)
Xiii. &n dongshun tecnologia 0,55MPA
15Peso: 1580 kg
